1-179397-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 0.8mm间距12p双排排母 板对板, Fine Stack系列, 直角, 表面
供应商型号: JY-1-179397-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1-179397-2

1-179397-2概述


    产品简介

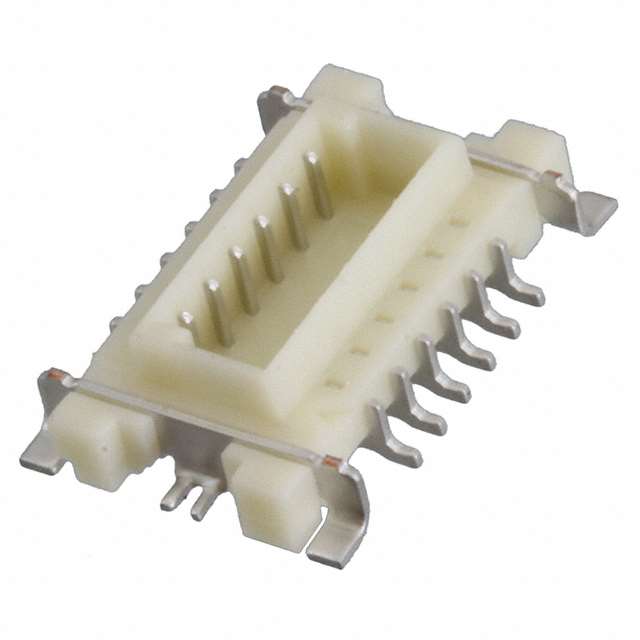

    本产品是一款用于印刷电路板(PCB)的垂直安装插座,属于板对板连接器系统,具有12个位置,中心线间距为0.8毫米(0.031英寸)。该插座采用表面贴装技术(SMT),接触区域采用锡镀层,外壳材料为尼龙6T,外观颜色为米色。这款连接器特别适用于信号传输的应用场合,非常适合在高密度布线环境中使用。

    技术参数


    - 中心线间距:0.8毫米(0.031英寸)
    - 位置数:12
    - 连接器系统:板对板
    - PCB安装方向:垂直
    - 插针类型:插座
    - 最大电流承载能力:0.5安培
    - 绝缘电阻:2兆欧
    - 耐压能力:500 VAC
    - 工作电压:50 VAC
    - 操作温度范围:-30°C至105°C(-22°F至221°F)
    - 防燃等级:UL 94V-0
    - 包装方式:每卷1500个,带状盘式包装

    产品特点和优势


    1. 堆叠兼容性:该插座具备堆叠能力,可用于构建多层连接结构,非常适用于需要紧凑设计和高密度连接的应用场合。
    2. 垂直安装:垂直安装设计方便组装和节省空间,适用于复杂电路板设计。
    3. 表面贴装技术:支持表面贴装工艺,可以快速高效地集成到自动化生产线上。
    4. 可靠性:高绝缘电阻和耐压能力保证了产品的高可靠性,能够在恶劣的工作环境中稳定运行。
    5. 广泛的温度适应性:工作温度范围广泛,能够适应各种工业环境的需求。

    应用案例和使用建议


    这款连接器主要应用于各种信号传输场景,特别是在高密度连接需求的应用场合,如智能手机、平板电脑、医疗设备和工业控制系统。在使用过程中,建议遵循以下几点以确保最佳效果:
    1. 焊接温度控制:建议焊接温度不超过245°C,以免损害连接器。
    2. 连接器组装:确保组装时正确对齐定位柱,以避免错误的连接方向。
    3. 电缆长度规划:在连接多个连接器时,要确保电缆长度足够,避免拉力过大导致连接松动。

    兼容性和支持


    该产品与同类型号的其他电子元器件高度兼容,可在多种不同的应用中使用。TE公司提供全面的技术支持和维护服务,确保客户能够及时获得帮助。如有需要,客户可以拨打支持电话+1 800 522 6752获取进一步的帮助。

    常见问题与解决方案


    1. 连接器装配不正:
    - 解决方案:确认定位柱对准,确保连接器垂直插入。
    2. 焊接温度过高导致损坏:
    - 解决方案:严格控制焊接温度,不超过245°C。
    3. 接触不良:
    - 解决方案:检查接触区域是否有污染物,必要时进行清洁处理。

    总结和推荐


    综上所述,这款板对板连接器在信号传输领域表现出色,具有广泛的应用前景。其独特的设计和卓越的性能使其成为众多应用场合的理想选择。因此,强烈推荐在需要高密度、高可靠性的信号传输场景中使用这款连接器。无论是手机制造、医疗设备还是工业控制系统,它都能胜任并表现出色。此外,TE公司的全面技术支持也为用户提供了强有力的保障。

1-179397-2参数

参数
针脚数 12pin
接合堆叠高度 3mm
触头镀层厚度 -
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 2.4mm
长*宽*高 9mm(长度)*6.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1-179397-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-179397-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 1-179397-2 1-179397-2数据手册

1-179397-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
