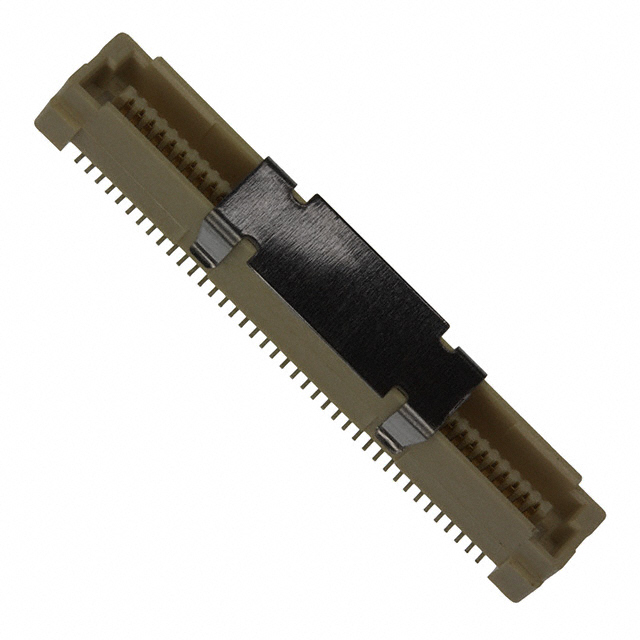

1-5177986-3

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 80pin 6mm,10mm,14mm,18mm 5.85mm 203nm 金 贴片安装
供应商型号: N-1-5177986-3
供应商: 云汉优选
标准整包数: 800
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1-5177986-3

1-5177986-3概述


    产品简介


    本产品为一种垂直安装的板对板连接器(PCB Mount Header),属于信号级连接器系列。具有80个位置,中心线间距为0.8毫米(0.031英寸),完全遮蔽式设计。它采用表面贴装技术(Surface Mount)制造,插针镀金处理,并提供自然色外观。这款连接器适用于需要高密度互连的应用场合,例如通信设备、工业控制和汽车电子等领域。

    技术参数


    - 中心线间距:0.8毫米(0.031英寸)
    - 位置数:80
    - 连接系统:板对板连接
    - 安装方向:垂直
    - 端子材料:黄铜
    - 接触面镀层:金
    - 绝缘电阻:≥2 MΩ
    - 耐压能力:500 VAC
    - 工作电压:≤100 VAC
    - 接触电流:≤0.5 A
    - 堆叠高度:6毫米,10毫米,14毫米,18毫米
    - 工作温度范围:-40°C 至 125°C
    - 封装数量:800
    - 封装方式:带状与卷盘(Tape & Reel)

    产品特点和优势


    这款连接器具有以下显著优势:
    1. 完全遮蔽式设计:有效防止灰尘和湿气侵入,提高连接可靠性。
    2. 高密度互连:通过80个位置实现高密度互连,节省空间。
    3. 高可靠性:采用金镀层接触面,确保长期稳定工作。
    4. 宽温域适应:可在极端环境下正常工作,温度范围从-40°C到125°C。
    5. 认证合规性:符合欧盟RoHS和ELV指令,确保环保与安全标准。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于各类电子设备中,如服务器主板、工控板卡和汽车电子控制系统等。尤其在高速信号传输和恶劣环境下的应用中表现优异。
    使用建议
    - 确保正确的安装方向:由于此连接器为垂直安装,确保安装时正确对齐,避免机械损伤。
    - 注意堆叠高度:根据具体应用场景选择合适的堆叠高度,以确保连接稳定可靠。
    - 考虑焊接工艺:建议使用回流焊工艺,最高可承受260°C的温度。

    兼容性和支持


    这款连接器与多种其他组件兼容,包括同一系列的接插件。厂家提供全方位的技术支持和服务,如有任何疑问或技术支持需求,请拨打客户服务热线:+1 800 522 6752。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 确保焊接质量,检查接触面是否有异物或氧化层。 |
    | 接触不良 | 检查端子镀层是否完好,确保安装过程中没有损坏。 |
    | 工作温度超限 | 检查散热措施是否到位,必要时增加散热片。 |

    总结和推荐


    综上所述,这款PCB Mount Header是一款高性能、高可靠性的板对板连接器。它具备高密度互连、良好的环境适应性和广泛的适用范围,特别适合于严苛环境下的应用。因此,强烈推荐给需要此类高密度互连解决方案的客户。

1-5177986-3参数

参数
排数 2
触头镀层
板上高度 5.85mm
针脚数 80pin
接合堆叠高度 6mm,10mm,14mm,18mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Plug
间距 800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
