865080853006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 22μF 100V ±20% 2000hrs@105℃ 85mA@ 120Hz 贴片安装
供应商型号: 2759305
供应商: 海外现货
标准整包数: 10
WURTH 铝电解电容 865080853006

865080853006概述


    产品简介

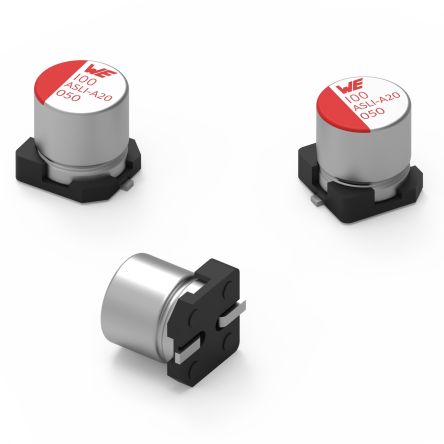

    这款电子元器件是威拓电子(Würth Elektronik eiSos GmbH & Co. KG)生产的铝电解电容器,型号为WCAP-ASLI。它主要用于一般电子设备,如电源管理、音频设备、照明系统和各种工业控制装置。该电容器具有高容量和长寿命的特点,能够满足多种电路设计的需求。

    技术参数


    尺寸规格
    - 长度:8.0 ± 0.5 mm
    - 直径:10.5 mm 最大
    - 引脚间距:2.0 mm
    - 推荐焊盘尺寸:1.9 mm x 2.8 mm / 4.2 mm
    电气特性
    - 额定电压:100 V(DC)
    - 容量:22 µF(公差±20%)
    - 泄漏电流:22 µA(最大值)
    - 损耗因子(DF):10%(最大值)
    - 等效串联电阻(ESR):1298 mΩ(最大值)
    - 纹波电流(I RIPPLE):85 mA(最大值)
    - 耐压:115 V(DC)(最大值)
    工作条件
    - 工作温度范围:-55°C 到 +105°C
    - 储存条件:5°C 到 +35°C,相对湿度 10% 到 75%
    - 运行时间:2000 小时(耐久测试)

    产品特点和优势


    1. 高可靠性:能够在极端环境下稳定工作,适用于多种恶劣的工作环境。
    2. 低损耗因子:损耗因子低,可减少不必要的能量损失,提高效率。
    3. 长寿命:2000小时的耐久测试表明其具有良好的长期稳定性。
    4. 广泛适用性:适用于多种通用电子设备,如电源管理、音频设备等。

    应用案例和使用建议


    应用案例
    - 电源管理电路中的滤波和储能。
    - 音频放大器中的耦合和旁路电容。
    - LED驱动电路中的平滑滤波。
    使用建议
    1. 正确的极性连接:确保正确安装正负极,避免反向电压导致损坏。
    2. 散热措施:由于纹波电流会导致内部发热,应采取适当的散热措施以延长使用寿命。
    3. 工作电压:不要超过额定电压,避免过压对电容器造成损害。

    兼容性和支持


    这款电容器与市面上常见的PCB布局和焊接工艺兼容,适合表面贴装技术(SMT)。制造商提供详细的封装规范和推荐的回流焊接曲线,以确保正确的安装过程。此外,厂商还提供技术支持和维护服务,以确保客户能够充分利用其功能和性能。

    常见问题与解决方案


    1. 问题:安装后电容无法正常工作
    - 解决方案:检查安装是否正确,确保极性无误。同时确认是否超出了工作电压范围。

    2. 问题:电容发热
    - 解决方案:增加散热片或降低负载电流,确保电容运行在允许的纹波电流范围内。
    3. 问题:电容容量下降
    - 解决方案:检查工作电压和温度是否超出规定范围。如果存储时间过长,建议重新通电测试并进行预充电处理。

    总结和推荐


    这款铝电解电容器具有较高的可靠性和长寿命,适合在多种应用场景中使用。其独特的设计和优质的材料使其成为市场上值得信赖的产品。综合考虑其性能参数和使用建议,我们强烈推荐在电源管理和音频设备中使用此款电容器,以确保系统的稳定性和高效运行。

865080853006参数

参数
电容值 22μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 85mA@ 120Hz
工作寿命 2000hrs@105℃
安装方式 贴片安装
包装方式 卷带包装

865080853006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865080853006数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865080853006 865080853006数据手册

865080853006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.8489
500+ ¥ 4.6716
1000+ ¥ 4.3178
2000+ ¥ 3.7889
库存: 475
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.48
