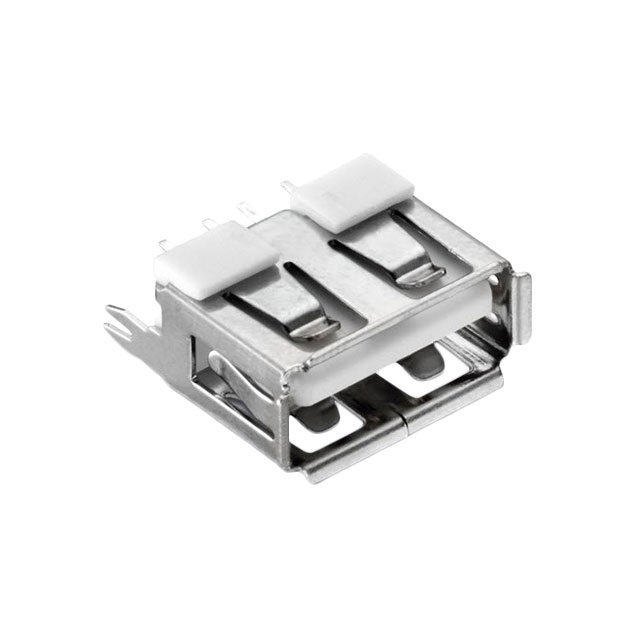

614004185023

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik A母座 USB连接器, WR-COM系列, 通孔安装, 1端口, 焊接端接
供应商型号: 2617112
供应商: 海外现货
标准整包数: 1
WURTH USB/DVI/HDMI 连接器 614004185023

614004185023概述

    # USB Type A Vertical Through-Hole Short-Type Technical Manual

    产品简介


    USB Type A Vertical Through-Hole Short-Type 是一款适用于通用电子设备的小型USB连接器。这种连接器采用垂直安装方式,便于电路板布线。它主要功能是为各类电子产品提供USB数据传输接口,广泛应用于消费电子、通信设备及计算机外设等领域。

    技术参数


    - 材料
    - 绝缘体:PBT(聚对苯二甲酸丁二醇酯)
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:镍基底上的金镀层
    - 外壳材料:黄铜
    - 外壳镀层:镍镀层
    - 质量等级:500次插拔寿命
    - 环境要求
    - 工作温度范围:-55°C 至 +85°C
    - RoHS 和无铅合规
    - 电气性能
    - 最大电流承载能力:1.5A
    - 最大工作电压:30V AC
    - 耐压值:500V AC/分钟
    - 绝缘电阻:>1000MΩ
    - 接触电阻:最大30mΩ
    - 机械性能
    - 插入力:最大35N
    - 拔出力:10N/分钟

    产品特点和优势


    USB Type A Vertical Through-Hole Short-Type 连接器具有以下几个显著特点和优势:
    - 高可靠性:经过严格的500次插拔寿命测试,确保长期使用稳定可靠。
    - 广泛的适用温度范围:能够在极端环境下工作,适用于各种工业应用。
    - 优质的材料选择:选用耐高温的PBT材料和金镀层,延长使用寿命。
    - 高性能电气参数:具备较高的绝缘电阻和较低的接触电阻,保证数据传输的可靠性。

    应用案例和使用建议


    应用案例
    这种连接器在各种消费电子设备中得到了广泛应用,例如:
    - 笔记本电脑:用于USB充电和数据传输接口。
    - 移动电源:用于与其他设备的数据交换和充电功能。
    - 便携式存储设备:如U盘,便于与不同设备之间的数据传输。
    使用建议
    为了确保最佳性能和使用寿命,建议如下:
    - 安装前检查:在焊接前确保电路板的设计符合该连接器的尺寸要求。
    - 合适的焊接条件:确保焊接工艺遵循Würth Elektronik的技术规范,避免损坏连接器。
    - 适当的存储条件:存放在干燥通风的地方,远离潮湿环境。

    兼容性和支持


    该产品设计与Würth Elektronik配套工具和产品兼容,以确保可靠性和最佳性能。同时,制造商提供了全面的技术支持和维护服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:连接器无法插入或拔出
    - 解决方案:检查插入力和拔出力是否符合规范,确保操作过程中没有过度用力导致连接器变形。
    2. 问题:焊接后连接器功能异常
    - 解决方案:确保焊接过程严格遵守Würth Elektronik的焊接规范,必要时进行返工。
    3. 问题:连接器在使用中出现异常发热
    - 解决方案:检查是否存在过载情况,确保电流在规定范围内使用,并确保良好的散热环境。

    总结和推荐


    总体而言,USB Type A Vertical Through-Hole Short-Type 连接器是一款性能卓越、稳定性强的产品,适用于多种应用场景。它的耐用性、可靠性和广泛的温度适应性使其成为市场上极具竞争力的选择。强烈推荐此产品用于需要稳定USB接口的应用场合。

614004185023参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A
公母头 插头
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

614004185023厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

614004185023数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 614004185023 614004185023数据手册

614004185023封装设计

查看详情并下载
Symbol
Footprint
3D Model
