632723100011

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik, 内存卡槽, 14针, 0.4mm节距, 母座
供应商型号: 2984403
供应商: 海外现货
标准整包数: 700
WURTH USB/DVI/HDMI 连接器 632723100011

632723100011概述

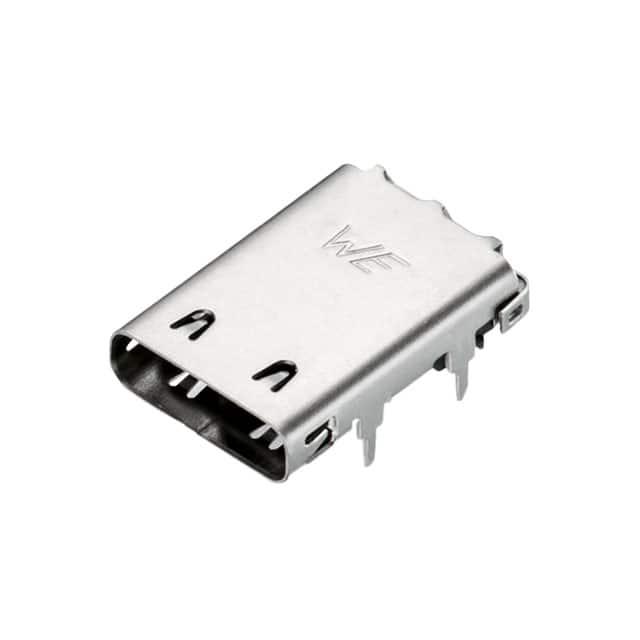

    USB 3.1 Type C Receptacle - 水平安装直插/贴片型产品技术手册

    1. 产品简介


    USB 3.1 Type C 接收器是一款用于通用电子设备的高性能连接器,特别适用于需要高速数据传输和供电的应用。这种类型的连接器因其双向可逆性和多种功率和数据传输能力而受到广泛欢迎。它们可用于多种设备,包括计算机、手机和平板电脑。

    2. 技术参数


    以下是USB 3.1 Type C接收器的技术规格和性能参数:
    | 参数 | 规格 |

    | 绝缘材料 | LCP(液晶聚合物) |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 黑色 |
    | 接触材料 | 黄铜 |
    | 接触镀层 | 镀钯镍 + 金 |
    | 接触面积 | 30µ'' 镀钯镍 + 2µ'' 金 |
    | 质量等级 | 10,000次插拔循环 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 电气特性 | 电流额定值 |
    | - A1、A12、B1 和 B12 | 5 A |
    | - A4、A9、B4 和 B9 | 5 A |
    | - A5 和 B5 | 1.25 A |
    | - 其他引脚 | 0.25 A |
    | 工作电压 | 20 VDC |
    | 耐压 | 100 VAC/min |
    | 绝缘电阻 | >1000 MΩ |
    | 接触电阻 | ≤30 mΩ |
    | 机械特性 | 插入力 |
    | - 最大插入力 | 5-20 N |
    | - 最小拔出力 | 8-20 N |

    3. 产品特点和优势


    这款USB 3.1 Type C 接收器具有以下特点和优势:
    - 双向可逆接口设计,便于插拔;
    - 支持高电流传输,可为设备提供足够的电力;
    - 高速数据传输能力,满足现代设备需求;
    - 良好的环境适应性,可在极端温度下正常工作;
    - RoHS 和无铅认证,符合环保标准;
    - 采用耐用材料制造,经久耐用;
    - 支持 JEDEC 无铅回流焊接工艺,适用于自动化生产。

    4. 应用案例和使用建议


    这款USB 3.1 Type C 接收器适用于多种应用场景,包括计算机、手机、平板电脑和其他需要高速数据传输和供电的设备。在实际使用时,用户需要注意以下几点:
    - 在操作过程中避免过度用力,以免损坏接触部分;
    - 确保连接器不会受到直接机械冲击,如PCB重叠;
    - 定期检查并确保接触部位清洁,以维持良好性能;
    - 使用合适的清洗剂进行清洗,但要避免长时间浸泡在液体中。

    5. 兼容性和支持


    这款USB 3.1 Type C 接收器是为与Würth Elektronik的配套产品一起使用而设计的,因此,为了获得最佳效果,建议使用相同品牌的工具和组件。Würth Elektronik提供了详细的技术规格和支持文档,以帮助用户进行安装和维护。

    6. 常见问题与解决方案


    - 问题:如何判断连接器是否已损坏?
    - 解决方案:检查连接器的外观是否有明显损伤,如划痕、变形或接触不良。如果发现这些问题,可能需要更换新的连接器。

    - 问题:在焊接过程中出现问题怎么办?
    - 解决方案:如果在焊接过程中出现故障,首先要检查焊接参数是否符合Würth Elektronik的技术规范。如果不符合,重新调整焊接参数,确保焊接质量。

    7. 总结和推荐


    USB 3.1 Type C 接收器凭借其高性能、高可靠性和环保特性,在多个领域都有着广泛的应用前景。尽管它的初期成本相对较高,但其出色的性能和耐用性使得它成为了高端电子设备的理想选择。总的来说,我们强烈推荐这款USB 3.1 Type C 接收器用于需要高数据传输速率和电力供应的应用场景。

632723100011参数

参数
触头数量 24
类型 USB-C (Type-C)
公母头 插头
规格 USB 3.1 (USB 3.1 Gen 2, Superspeed+)
额定电压 20VDC
端口数 1
长*宽*高 8.74mm*11.33mm*2.96mm
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

632723100011厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

632723100011数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 632723100011 632723100011数据手册

632723100011封装设计

查看详情并下载
Symbol
Footprint
3D Model
