1.30.279.021/0700

产品分类: USB/DVI/HDMI 连接器
厂牌: RAFI
产品描述: Adapter,Hardware,Switch Hardware 1,1 母头 面板安装 40.6mm(长度)
供应商型号: 38.83.98
供应商: 海外现货
标准整包数: 1

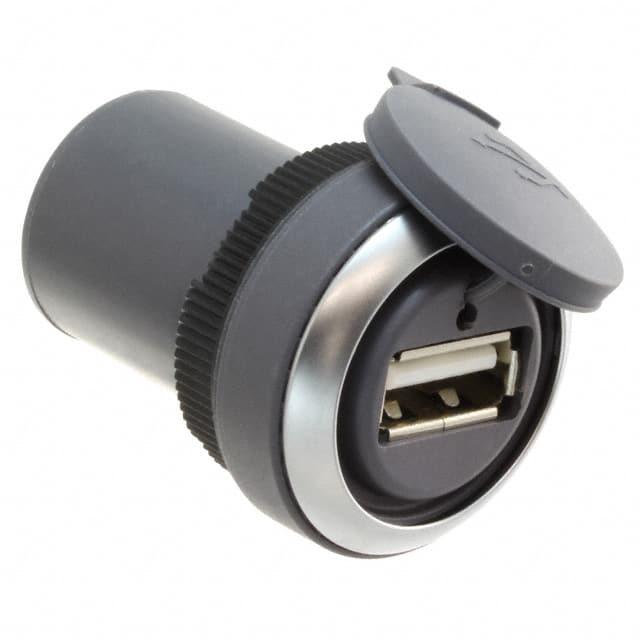

RAFI USB/DVI/HDMI 连接器 1.30.279.021/0700

1.30.279.021/0700概述

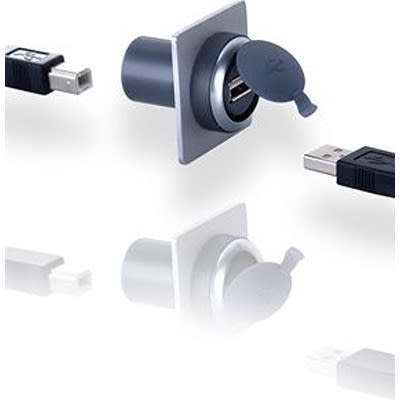

    RAFIX 22 FS+ - USB Feedthrough Technical Overview



    1. 产品简介



    产品类型: RAFIX 22 FS+ 是一款USB接口面板安装组件,适用于多种工业和消费电子产品中。
    主要功能: 它通过面板提供USB数据传输和电源连接,便于设备间的快速数据交换。
    应用领域: 广泛应用于工业控制设备、办公自动化设备、汽车仪表盘、医疗设备及消费电子产品等。


    2. 技术参数



    - 镜头形式: 平面镜头
    - 镜头颜色: 深灰色
    - 前环颜色: 金属色
    - 夹持圈形式: 圆形
    - 尺寸:
    - 夹持圈直径:29.8 mm
    - 总高:11.3 mm
    - 安装深度:27.7 mm
    - 安装孔径:22.3 mm
    - 键位网格:30 x 30 mm
    - 前面板开孔尺寸:符合IEC 60947-5-1标准
    - 机械设计:
    - 安装方式:螺母固定
    - 前端连接:USB Type A
    - 后端连接:USB Type B
    - 螺母扭矩:1.2 Nm
    - 其他规格:
    - 工作温度范围:-25°C 至 +70°C
    - 存储温度范围:-40°C 至 +80°C
    - 防护等级:IP65(DIN EN 60529),带密封盖
    - 相对湿度:5%至95%(非冷凝)
    - 冲击抵抗:IEC 60068-2-27 (EN 61131-2),50 g半正弦波,11 ms
    - 振动抵抗:IEC 60068-2-6 (EN 61131-2),5 g,10...500 Hz
    - 符合RoHS和REACH标准


    3. 产品特点和优势



    - 可靠性高: 能够承受高冲击和振动,确保在恶劣环境下的稳定运行。
    - 易用性好: 简单易用的安装过程和可靠的USB连接,使得安装和维护都更加便捷。
    - 兼容性强: 支持广泛的USB设备,包括高速数据传输和大功率充电。
    - 防护等级优异: IP65防护等级,有效防止灰尘和水溅入,适用于各种工业和户外环境。
    - 环保合规: 符合RoHS和REACH标准,保证产品的环保安全性。


    4. 应用案例和使用建议



    - 应用案例: RAFIX 22 FS+ 可用于工业控制面板,实现设备之间的数据传输。例如,在工业自动化系统中,可以通过它进行实时监控和数据交换。
    - 使用建议: 在选择安装位置时,需确保面板开孔尺寸符合IEC 60947-5-1标准,以确保正确安装。同时,建议定期检查并清洁接口,以保持最佳性能。


    5. 兼容性和支持



    - 兼容性: RAFIX 22 FS+ 兼容大多数标准的USB设备,适用于多种工业和消费电子产品。
    - 支持: 供应商提供详细的安装指南和技术支持,以确保客户能够顺利安装和使用该产品。


    6. 常见问题与解决方案



    - 问题1: 安装过程中出现卡顿现象。
    - 解决方案: 检查面板开孔尺寸是否符合要求,并确认螺母扭矩是否足够。
    - 问题2: 连接不稳定,数据传输速率低。
    - 解决方案: 清洁接口区域,确保无灰尘或杂物堵塞。
    - 问题3: 遇到高温环境下的性能下降。
    - 解决方案: 检查环境温度是否超出工作范围,并考虑采取散热措施。


    7. 总结和推荐



    综上所述,RAFIX 22 FS+ 是一款可靠且高性能的USB面板安装组件,具有优异的防护等级、稳定的连接性和广泛的应用领域。我们强烈推荐这款产品,特别是在需要高度可靠性和兼容性的工业和消费电子环境中。

1.30.279.021/0700参数

参数
公母头 母头
规格 -
额定电压 -
端口数 1,1
触头数量 -
类型 Adapter,Hardware,Switch Hardware
长*宽*高 40.6mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 盒装

1.30.279.021/0700厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.279.021/0700数据手册

厂牌 PDF简要描述 下载
RAFI USB/DVI/HDMI 连接器 RAFI 1.30.279.021/0700 1.30.279.021/0700数据手册

1.30.279.021/0700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 448.6735
库存: 78
起订量: 6 增量: 2
交货地:
最小起订量为:1
合计: ¥ 448.67
