1054440011

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX
产品描述: 30V(AC),30V(DC) USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 板安装,边缘安装,面板安装 9.18mm(长度)*12mm(高度)
供应商型号: 1054440011
供应商: 云汉优选
标准整包数: 6000

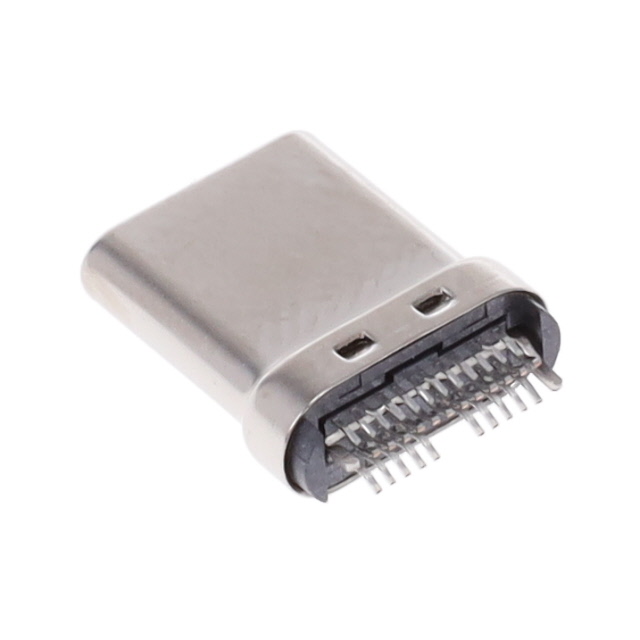

MOLEX USB/DVI/HDMI 连接器 1054440011

1054440011概述


    产品简介


    产品名称: USB 3.1 Type C 插头
    产品系列: 105444
    产品类型: USB I/O 连接器
    产品功能: 用于连接 USB Type-A, USB Type-B 和 USB Type-C 接口的插头
    应用领域: 线对板连接,广泛应用于计算机、手机、平板电脑及其他需要USB接口的设备中

    技术参数


    - 电路数: 最大22个电路
    - 颜色: 黑色树脂
    - 耐用性: 最大10000次插拔循环
    - 材质:
    - 金属: 铜合金
    - 电镀:
    - 插接面: 0.762μm 金(Au)
    - 端接面: 3.048μm 锡
    - 封装方式: 盘式带装
    - 锁定机制: 支持与配对部件锁定
    - 极化: 不适用于配对部件,适用于PCB
    - 防水/防尘: 否
    - 温度范围: 操作温度 -30°C 到 +85°C
    - 电压: 最大30V AC(RMS)
    - 电流: 最大每接触点电流 0.25A, 1.25A, 5.0A
    - 屏蔽: 全屏蔽
    - 端接接口: 表面贴装

    产品特点和优势


    特点:
    - 右角度设计,便于安装在紧凑空间内
    - 高频耐久,插拔次数高达10000次
    - 支持多种USB标准,涵盖Type-A, Type-B, 和Type-C
    - 全屏蔽设计,提升信号传输稳定性
    - 符合RoHS和中国RoHS标准
    优势:
    - 多用途性:广泛应用于计算机和移动设备
    - 高可靠性:支持多次插拔而保持稳定的性能
    - 易于集成:支持表面贴装,简化生产流程
    - 安全环保:符合多项国际环保标准

    应用案例和使用建议


    应用案例:
    - 计算机主板与外设之间的连接
    - 手机和PAD等移动设备的充电和数据传输
    - 便携式医疗设备的数据通信
    使用建议:
    - 选择合适的PCB厚度,推荐厚度为0.80mm,以确保连接稳定可靠
    - 确保所有连接部分清洁无污物,以避免影响插拔效果
    - 在高温环境下使用时注意散热,以保证正常工作

    兼容性和支持


    - 该USB Type-C插头可与其他支持USB Type-C标准的接头进行互连
    - 供应商提供技术支持和售后服务,保障产品质量和用户体验
    - 更多详情请访问 [Molex官网](https://www.molex.com/molex/home)

    常见问题与解决方案


    问题: 插头接触不良
    解决方案: 清洁接触区域,确保没有灰尘和杂物
    问题: 插拔次数不足
    解决方案: 检查是否达到最大插拔次数10000次,如需更换建议联系供应商
    问题: 电流过大导致发热
    解决方案: 使用匹配的电流值,避免超过插头的最大电流限制

    总结和推荐



    总结

    :
    这款Molex USB 3.1 Type C插头凭借其高频耐久、稳定可靠的性能,加上全屏蔽设计和符合国际环保标准,使其在多种应用环境中表现出色。其兼容性强且操作简便,特别适合于需要高性能、高稳定性的计算机和移动设备。
    推荐:
    基于其卓越的技术性能和广泛的适用性,强烈推荐使用Molex USB 3.1 Type C插头。无论是工业应用还是日常消费电子,它都是一个理想的选择。

1054440011参数

参数
端口数 1
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 30V(AC),30V(DC)
长*宽*高 9.18mm(长度)*12mm(高度)
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 卷带包装

1054440011厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1054440011数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 1054440011 1054440011数据手册

1054440011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 4.8875
12000+ ¥ 4.76
库存: 6000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 29325
