首页  >  产品百科  >  74611104

74611104

产品分类: 端子 - 螺纹端子
厂牌: WURTH
产品描述: Wurth伍尔特 螺钉式接线端子, 180A电流, 16脚, 直角
供应商型号: 3764785
供应商: element14
标准整包数: 1

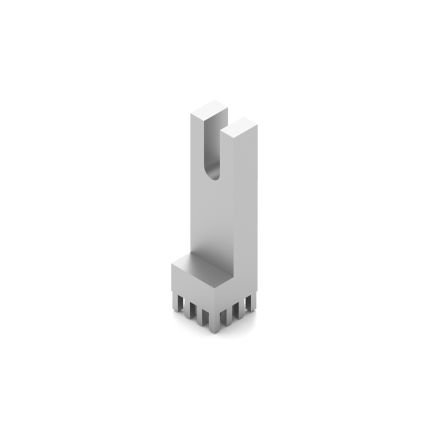

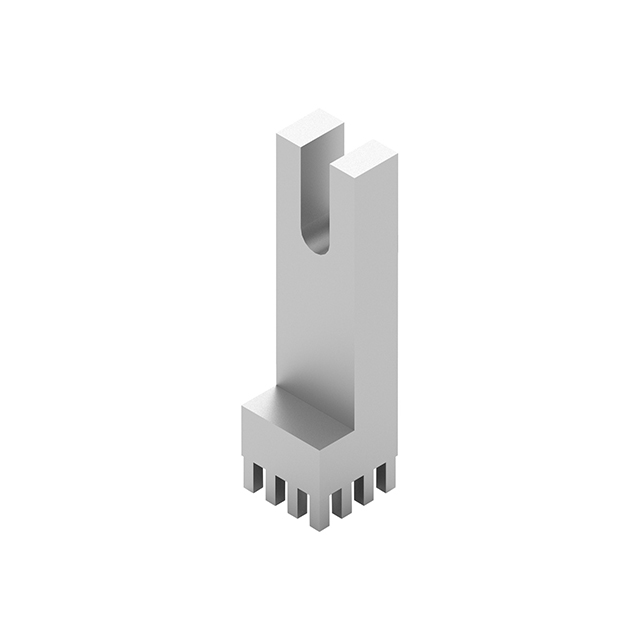

WURTH 端子 - 螺纹端子 74611104

74611104概述


    产品简介


    WP-RAFU REDCUBE PRESS-FIT 是一种适用于通用电子设备的压接式连接器,设计为直角安装。它采用全平面引脚板U型结构,适用于各种电子电路的连接需求。此连接器特别适合用于汽车、通信、工业控制等领域,由于其高可靠性,可确保在苛刻环境下稳定工作。

    技术参数


    - 尺寸(单位:毫米)
    - 外径:3.3 ±0.25 mm
    - 长度:8.0 mm
    - 宽度:5.0 ±0.5 mm
    - 总长度:25.0 mm
    - 详情A:5.0 ±0.2 mm
    - 高度:2.54 mm
    - 焊盘宽度:7.62 mm
    - 插针间距:7.62 mm
    - 引脚直径:3.5 ±0.2 mm
    - 孔深:0.3 ±0.2 mm
    - 斜边边缘:33.5 mm
    - 圆孔直径:4.0 mm
    - 卡片厚度:9.0 mm
    - 卡片长度:17.0 mm
    - 钻孔规格
    - PCB钻孔规格:φ1.475 ±0.05 mm (φ1.60 -0.03 ) 最小0.10 mm
    - 化学表面钻孔规格:最小25 µm铜,最大60 µm
    - PCB钻孔规格(热风整平):φ1.45 ±0.05 mm (φ1.60 -0.03 ) 最大15 µm锡,最小0.10 mm
    - 材料和表面
    - 材料:黄铜
    - 表面处理:镀锡
    - 性能指标
    - 插入力:≥40 N/针
    - 拔出力:≥30 N/针
    - PCB厚度范围:1.6 mm 至 3.2 mm
    - 额定电流:IR @ 20 °C 时为180 A
    - 工作温度范围:-55 °C 至 +150 °C
    - 存储条件:0 °C 至 +40 °C,湿度≤75% RH
    - 防潮等级:MSL 1

    产品特点和优势


    WP-RAFU REDCUBE PRESS-FIT 具有以下几个显著特点:
    - 高可靠性:采用压接式连接技术,确保电气接触的稳定性和长期可靠性。
    - 广泛的应用:适用于多种电子设备,如汽车、通信、工业控制等。
    - 便捷安装:直角安装设计简化安装过程,减少空间占用。
    - 高标准认证:通过RoHS、REACH、卤素自由等多项国际标准认证,符合环保要求。

    应用案例和使用建议


    应用案例:这种连接器广泛应用于电动汽车的电池管理系统、通信设备的电源管理模块和工业自动化系统的信号传输等场合。例如,在电动汽车的电池管理系统中,它能够提供稳定的电流传输和可靠的电气连接。
    使用建议:
    1. 正确安装:确保压接过程中PCB得到适当支撑,防止弯曲变形。
    2. 注意事项:避免对组件施加过大的扭矩,以免损坏。
    3. 环境适应性:工作温度范围广,适用于多种环境。

    兼容性和支持


    WP-RAFU REDCUBE PRESS-FIT 适用于各类标准PCB板,具有良好的兼容性。制造商提供详细的使用指导和技术支持,包括产品选型、安装调试等。此外,客户可以随时联系技术支持团队以获取更多帮助。

    常见问题与解决方案


    1. 插入力不足:检查PCB钻孔是否符合要求,确保压接过程中PCB无变形。
    2. 拔出力不够:确认连接器和PCB的材料及工艺参数是否匹配。
    3. 电流传输不稳定:检查焊接质量,确保电气接触良好。

    总结和推荐


    WP-RAFU REDCUBE PRESS-FIT 是一款专为通用电子设备设计的高可靠性和高性能连接器。其卓越的电气性能、广泛的适用范围和良好的用户体验使其在市场上具备较强的竞争力。对于需要高可靠性的应用场合,这款连接器无疑是最佳选择之一。因此,我强烈推荐使用此款产品。

74611104参数

参数
零件状态 在售
包装方式 盒装

74611104厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74611104数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 螺纹端子 WURTH 74611104 74611104数据手册

74611104封装设计

查看详情并下载
Symbol
Footprint
3D Model
