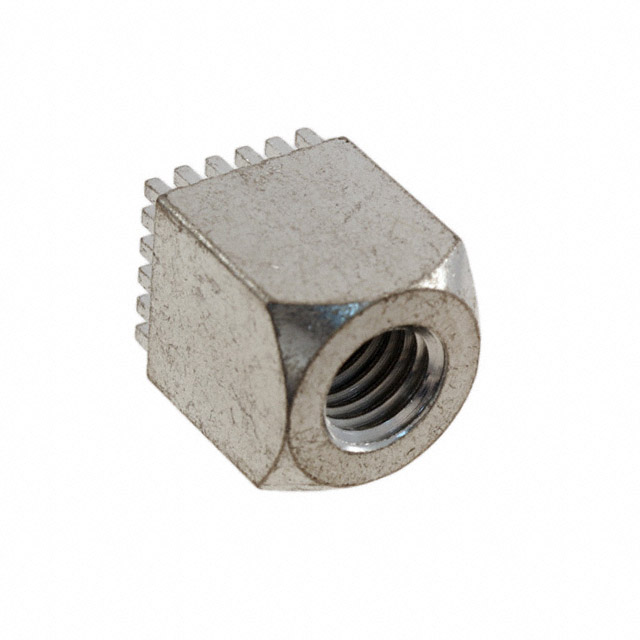

7461061

产品分类: 端子 - 螺纹端子
厂牌: WURTH
产品描述: Wurth伍尔特 螺钉式接线端子, 340A电流, 36脚, 垂直
供应商型号: BN-7461061
供应商: 海外现货
标准整包数: 1
WURTH 端子 - 螺纹端子 7461061

7461061概述


    产品简介


    WP-BUFU REDCUBE PRESS-FIT 是一款专为通用电子设备设计的压接式端子,适用于需要高电流传输的应用场景。这种端子具备内部螺纹和全平面插针板,适合安装在印刷电路板(PCB)上。其典型应用包括通信设备、汽车控制、列车控制和船舶控制等场合,但在设计阶段需要特别注意,因为它并不适用于那些对安全性有严格要求的应用,例如军事、航空航天、医疗等领域。

    技术参数


    - 物理尺寸:见附图
    - 钻孔规格:
    - PCB:Φ1.475 ± 0.05 mm 或 (Φ1.60 -0.03) 最小直径 0.10 mm
    - 化学表面:最小铜厚 25 µm,最大铜厚 60 µm
    - PCB:Φ1.45 ± 0.05 mm 或 (Φ1.60 -0.03)
    - 最大锡层厚度 15 µm,最小直径 0.10 mm
    - HAL:最小铜厚 25 µm,最大铜厚 60 µm
    - 材料与表面处理:
    - 材料:黄铜
    - 表面处理:锡
    - 电气特性:
    - 紧固扭矩:17 Nm
    - 插入力:每针 40 N
    - 拔出力:每针 30 N(24小时后)
    - 额定电流:350 A @ 20°C
    - 操作环境:
    - 工作温度范围:-55°C 至 +150°C
    - 储存条件:0°C 至 +40°C,湿度不超过 75%RH
    - 其他认证:
    - RoHS 认证
    - REACH 认证
    - 无卤素认证

    产品特点和优势


    - 可靠性高:采用紧固扭矩和拔出力高的设计,确保长时间的可靠连接。
    - 兼容性强:适用于不同类型的 PCB 和标准表面处理工艺。
    - 电流承载能力强:额定电流高达 350 A,适用于大功率应用。
    - 适用温度广:工作温度范围宽,适应各种严苛环境。
    - 认证齐全:通过多项国际安全和环保认证,符合全球标准。

    应用案例和使用建议


    应用案例:此端子被广泛应用于通信设备和汽车控制系统中,如连接电池组到汽车电路板。例如,在一个汽车电池管理系统中,这些端子可以用来连接电池到主控板。
    使用建议:
    - 在安装前,应检查钻孔尺寸是否符合规格。
    - 安装时要避免过度施力,以免损坏端子或 PCB。
    - 建议在设计阶段进行多次模拟测试,确保在实际应用中的可靠性。

    兼容性和支持


    - 兼容性:此产品可与大多数 PCB 和表面处理工艺兼容,但需特别注意不同工艺之间的配合度。
    - 支持与维护:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,帮助客户解决任何安装或应用中的问题。

    常见问题与解决方案


    1. 问题:端子插入过程中阻力过大。
    - 解决办法:检查钻孔尺寸是否正确,确保钻孔与端子尺寸匹配。
    2. 问题:端子从 PCB 上松动。
    - 解决办法:确认安装时紧固扭矩是否达到规定值。
    3. 问题:端子焊接时出现裂纹。
    - 解决办法:检查焊点是否符合焊接工艺要求,确保焊接质量。

    总结和推荐


    总结:WP-BUFU REDCUBE PRESS-FIT 端子以其高可靠性、强大的电流承载能力和广泛的温度适用范围,在多种应用场合中表现出色。其经过严格的测试和认证,确保符合全球安全标准。
    推荐:对于需要高电流传输和可靠连接的应用,特别是通信设备、汽车控制和船舶控制等领域,这款端子是一个理想的选择。在设计和安装过程中,务必遵守制造商的指导和建议,以确保最佳效果和长期可靠性。
