7461060

产品分类: 端子 - 螺纹端子
厂牌: WURTH
产品描述: Power Terminal Brass F 16mm Tin Bulk
供应商型号: BN-7461060
供应商: 海外现货
标准整包数: 1
WURTH 端子 - 螺纹端子 7461060

7461060概述


    产品简介

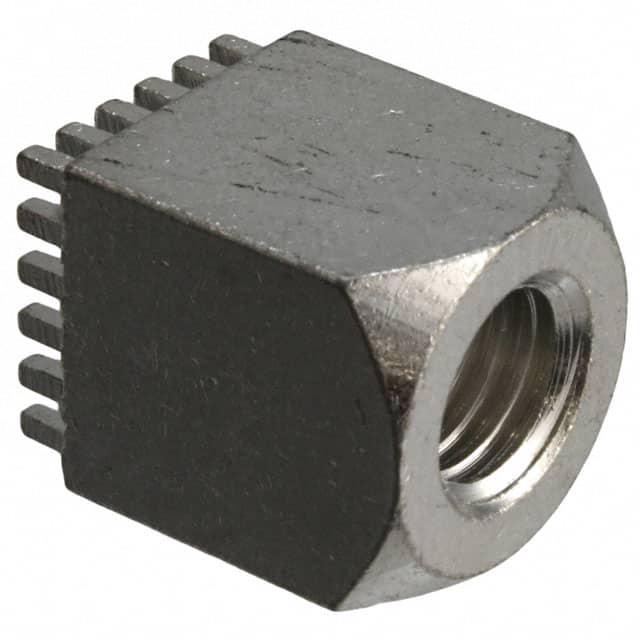

    本产品为Würth Elektronik eiSos GmbH & Co. KG生产的WP-BUCF REDCUBE PRESS-FIT压接端子。这是一种具有内部螺纹和环形引脚板的终端,适用于一般电子设备。其主要功能是通过压接技术实现与印刷电路板(PCB)的稳定连接,广泛应用于消费电子、工业控制及通信设备等领域。

    技术参数


    | 参数 | 值 | 单位 | 允许公差 |

    | 材料 | 黄铜
    | 表面处理 | 锡
    | 插入力 | 40 | N/Pin | 最小值 |
    | 拔出力 | 30 | N/Pin | 最小值 |
    | 额定电流 | 350 | A
    | 工作温度范围 | -55 至 +150 | °C
    | 存储条件(单个零件) | 0 至 +40 | °C | 相对湿度 75% |
    | PCB厚度最小值 | 1.6 | mm
    | PCB厚度最大值 | 3.2 | mm
    | 认证 | RoHS合规
    REACH合规
    无卤素

    产品特点和优势


    - 高可靠性:压接技术确保了与PCB的稳定连接,能够在极端环境下保持良好性能。
    - 耐高温:能够在-55°C至+150°C的温度范围内工作,适用于恶劣环境。
    - 抗腐蚀性:表面采用锡镀层,具有良好的抗腐蚀能力。
    - 环保认证:符合RoHS、REACH及无卤素标准,确保无害环境。
    - 易于安装:快速且简便的压接安装方式,减少人工成本。

    应用案例和使用建议


    应用案例
    该压接端子常用于工业自动化设备、家用电器、通讯设备等领域的电路板连接。例如,在智能家居设备中,这些端子可以用于电源模块与主板之间的连接,确保系统稳定运行。
    使用建议
    - 支持材料:在进行压接过程时,需确保PCB下方有足够的支撑以避免变形。
    - 紧固扭矩:严格按照规范要求执行紧固操作,以免破坏部件。
    - 存储条件:应在干燥通风的环境中存储,避免阳光直射。
    - 避免机械损伤:搬运过程中要轻拿轻放,防止冲击导致损坏。

    兼容性和支持


    - 兼容性:该端子可与各种厚度在1.6mm至3.2mm之间的PCB兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,包括现场技术支持和定期培训。

    常见问题与解决方案


    1. 问题:插入力过大导致损坏
    - 解决方案:确保按照手册中的规范正确安装,必要时寻求专业帮助。
    2. 问题:存储时间超过12个月后性能下降
    - 解决方案:检查包装是否完好,确保产品未受潮变质,必要时进行重新检测。
    3. 问题:无法正常拔出
    - 解决方案:确认已达到规定时间,如时间不足则按要求等待24小时后再尝试拔出。

    总结和推荐


    WP-BUCF REDCUBE PRESS-FIT压接端子是一款高性能、高可靠性的电子元件,特别适合于要求稳定性和环境适应性强的应用场合。虽然该产品在安全关键或高可靠性应用中需要额外评估,但在标准应用中提供了出色的表现。因此,对于需要高可靠性的电路板连接需求,我们强烈推荐此产品。

7461060参数

参数
长*宽*高 21mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

7461060厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7461060数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 螺纹端子 WURTH 7461060 7461060数据手册

7461060封装设计

查看详情并下载
Symbol
Footprint
3D Model
