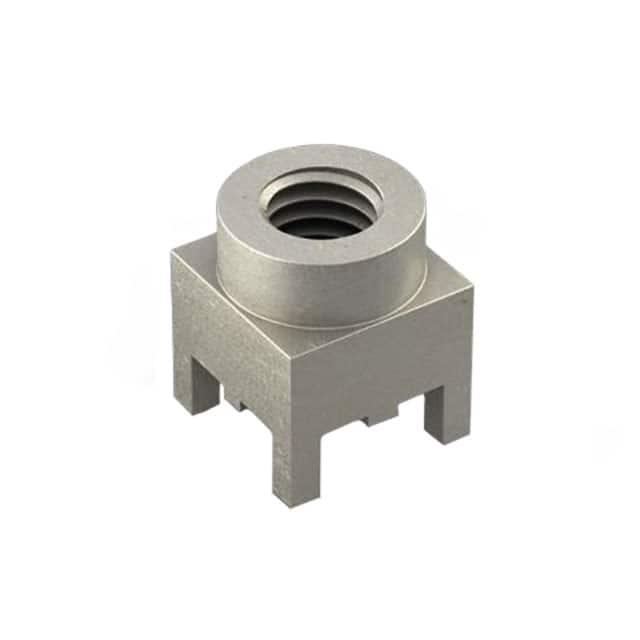

74650173R

产品分类: 端子 - 螺纹端子
厂牌: WURTH
产品描述: Wurth伍尔特 螺钉式接线端子, 50A电流, 4脚, 垂直
供应商型号: 2748948
供应商: 海外现货
标准整包数: 1
WURTH 端子 - 螺纹端子 74650173R

74650173R概述


    产品简介


    WP-THRBU REDCUBE(产品编号:74650173R)是一种专门设计用于通用电子设备中的终端连接器,具有内部盲孔螺纹。该产品主要用于需要高可靠性的场合,如电子设备中的线路连接和固定。其结构坚固,能够承受一定的机械应力和温度变化,适用于广泛的应用领域。

    技术参数


    - 尺寸:长 x 宽 x 高 = 22.25 mm x 11.50 mm x 7.20 mm
    - 材料:黄铜镀锡
    - 额定电流:最大 50 A
    - 操作温度范围:-55°C 至 +150°C
    - 紧固扭矩:0.5 N·m
    - 存储条件:温度 < 40°C;相对湿度 < 75%
    - 焊接厚度:150 µm
    - 认证:RoHS 合规,REACH 合规,无卤素
    - 封装规格:卷带式包装(24 mm 宽),单个包装单元含 450 件

    产品特点和优势


    WP-THRBU REDCUBE 具有以下特点和优势:
    1. 高性能:能够在广泛的温度范围内稳定工作,且具有高可靠性。
    2. 易于安装:内部盲孔螺纹设计使得安装过程更加简单方便。
    3. 良好的电气性能:提供高电流承载能力,适合于各种负载要求。
    4. 兼容性良好:与标准 PCB 尺寸兼容,确保良好的集成效果。
    5. 严格的质控标准:通过 RoHS 和 REACH 认证,符合国际环保标准。

    应用案例和使用建议


    WP-THRBU REDCUBE 可广泛应用于汽车、工业控制、通信设备等领域。例如,在汽车电子产品中,该终端连接器可以用于传感器和控制器之间的连接,确保信号传输的稳定性和可靠性。
    使用建议:
    1. 严格遵守焊接工艺规范:确保焊接温度和时间符合推荐的工艺参数。
    2. 检查紧固扭矩:正确设置紧固扭矩,以避免因过紧或过松而造成损坏。
    3. 保持良好散热条件:由于其工作时会产生热量,应确保有良好的散热设计,避免高温影响使用寿命。

    兼容性和支持


    WP-THRBU REDCUBE 与大多数标准 PCB 兼容,可在广泛的电路板上使用。制造商提供了详细的技术支持文档,客户可通过电话或电子邮件获得技术支持。

    常见问题与解决方案


    - 问题:焊接过程中出现焊点不均匀。
    - 解决方案:确保使用正确的焊锡膏厚度和焊接温度曲线,遵循制造商的焊接规范。
    - 问题:组件安装后紧固力不足。
    - 解决方案:检查并调整紧固扭矩至推荐值 0.5 N·m,确保部件稳固安装。

    总结和推荐


    综上所述,WP-THRBU REDCUBE 是一款性能卓越、可靠性高的终端连接器,特别适合在高要求的工业和电子设备中使用。其优良的电气特性和耐用性使其成为众多应用场景的理想选择。因此,我强烈推荐这一产品给寻求高品质电子元器件的用户。

74650173R参数

参数
长*宽*高 7mm(长度)*7mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

74650173R厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74650173R数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 螺纹端子 WURTH 74650173R 74650173R数据手册

74650173R封装设计

查看详情并下载
Symbol
Footprint
3D Model
