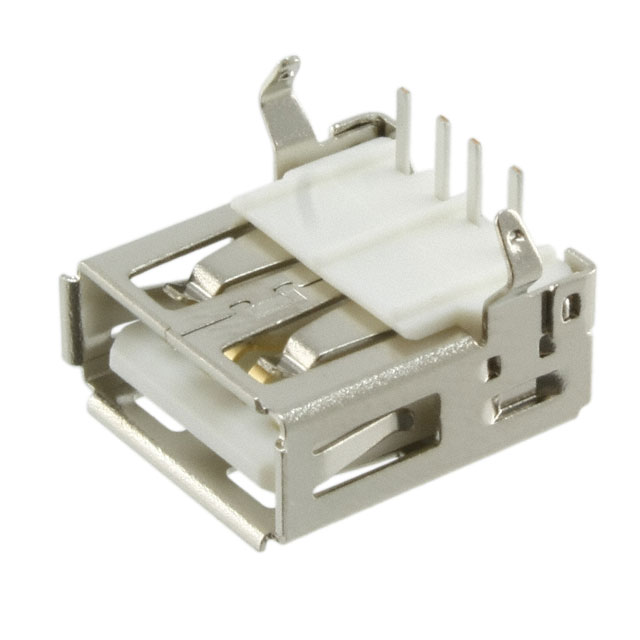

61400416021

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik A母座 USB连接器, WR-COM系列, 焊接端接
供应商型号: 61400416021
供应商: 国内现货
标准整包数: 1
WURTH USB/DVI/HDMI 连接器 61400416021

61400416021概述

    # WR-COM USB 2.0 水平连接器技术手册

    产品简介


    基本介绍
    WR-COM USB 2.0 水平连接器是一款专为通用电子产品设计的电子元器件。该连接器采用Type A接口,具有出色的耐用性和可靠性,适用于多种电子设备,如计算机、服务器、打印机及其他外围设备。
    主要功能
    - 传输速率:支持USB 2.0标准,传输速率为480Mbps。
    - 机械性能:可承受高达1500次插拔循环,确保长时间使用不损坏。
    - 环境适应性:可在-40°C到+105°C的温度范围内正常工作。
    应用领域
    - 个人电脑及外设:连接键盘、鼠标、打印机等。
    - 工业控制:用于自动化设备的数据传输。
    - 消费电子:适用于各种消费级电子设备。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 针数 | 4
    | 推荐孔径 | 2 mm、7 mm、13.14 mm
    | 外形尺寸(长×宽×高)| 14 mm × 12.5 mm × 7 mm
    | 推荐孔径公差 | ±0.10 mm
    | 工作电压 | 30 V AC
    | 额定电流 | 1.5 A
    | 耐压值 | 750 V AC
    | 接触电阻 | ≤20 mΩ
    | 绝缘电阻 | ≥1000 MΩ
    | 使用温度范围 | -40°C 到 +105°C
    | RoHS认证 | 符合
    | REACH认证 | 符合
    | UL认证 | E323964
    | USB认证/TID号 | 61000659

    产品特点和优势


    独特功能
    - 高性能材料:绝缘材料采用PBT,阻燃等级达到UL94 V-0,确保安全可靠。
    - 高效连接:镀金接点和镍合金屏蔽层提高导电性能和抗干扰能力。
    - 耐用性强:能够承受1500次以上的插拔操作,保证长期使用。

    市场竞争力
    - 适用广泛:适用于多种设备,特别是在需要高速数据传输的场合。
    - 高可靠性:经过严格测试,能够在极端条件下稳定工作。
    - 符合规范:通过RoHS、REACH、UL等多项国际认证,满足不同地区的法规要求。

    应用案例和使用建议


    实际使用场景
    - 个人电脑:用于连接键盘、鼠标、打印机等设备。
    - 工业控制:用于工厂自动化系统的数据传输。
    使用建议
    - 安装环境:避免暴露于直接阳光下,存储时间不宜超过12个月。
    - 维护保养:在清洗过程中避免使用刷子,以免损坏功能区域。

    兼容性和支持


    兼容性
    - 制造商声明:该连接器仅限于一般电子产品使用,不适合军事、航空航天等领域。
    厂商支持
    - 保修政策:焊接必须遵循特定的焊接程序,其他焊接方法由客户自行承担风险。
    - 销售服务:如有需要,可以联系销售人员获取更多技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:如何防止清洁过程中损伤?
    - 解决办法:避免使用刷子进行清洗,手动清洁更安全。

    2. 问题:连接器在极端条件下的表现如何?
    - 解决办法:WR-COM USB 2.0连接器经过严格测试,在-40°C到+105°C的温度范围内均能保持良好性能。

    3. 问题:焊接工艺不符合要求会导致什么后果?
    - 解决办法:焊接时必须严格遵守技术规格书的要求,否则将失去保修资格。

    总结和推荐


    综合评估
    WR-COM USB 2.0 水平连接器在设计上充分考虑了耐用性和可靠性,提供了广泛的适用性和强大的电气性能。它不仅满足一般电子设备的需求,而且经过严格的检测和认证,确保其在多个领域的应用中表现出色。
    是否推荐
    我们强烈推荐使用WR-COM USB 2.0 水平连接器。它在多个方面展现了卓越的性能,能够满足各种复杂的应用需求。无论是个人电脑还是工业控制系统,该连接器都是理想的选择。

61400416021参数

参数
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
长*宽*高 14.1mm(长度)*14.4mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

61400416021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61400416021数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 61400416021 61400416021数据手册

61400416021封装设计

查看详情并下载
Symbol
Footprint
3D Model
