418121270806

产品分类: 拨码开关
厂牌: WURTH

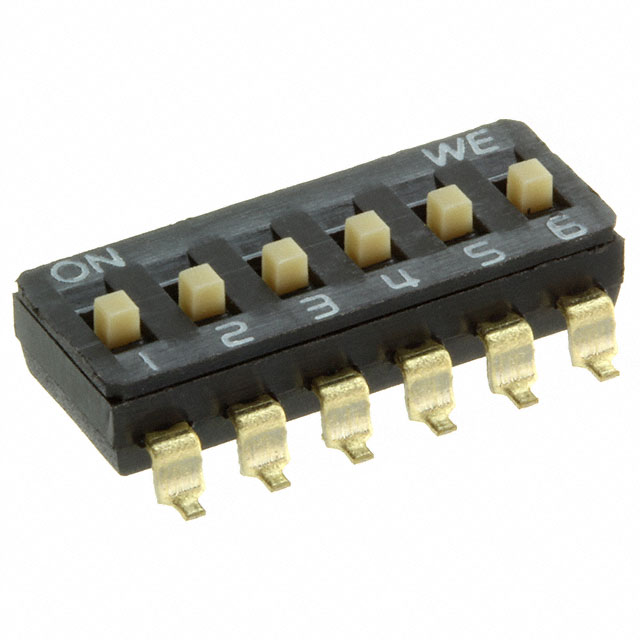

产品描述: Wurth Elektronik DIP开关, 6位置, S触点, 表面, 凸起执行器
供应商型号: ET-3806098
供应商: 海外现货
标准整包数: 1
WURTH 拨码开关 418121270806

418121270806概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是一款IC类型的表面贴装设备(SMD),主要用于通用电子设备。该产品采用DaF 2:1比例设计,特别适用于机电一体化系统中的升降驱动装置。它适用于各种消费类电子产品和一般工业控制场合,例如家用电器、工业自动化控制系统等。

    2. 技术参数


    - 接触额定值:
    - 切换电流:25mA,24VDC
    - 非切换电流:100mA,50VDC

    - 接触电阻:
    - 初始值:最大50mΩ
    - 寿命测试后:最大100mΩ

    - 绝缘电阻:500VDC条件下最小为100MΩ
    - 耐压强度:500VAC持续1分钟
    - 操作力:最大600克
    - 机械寿命:2000次循环
    - 电气寿命:25mA,24VDC下2000次循环
    - 操作模式:提升驱动型
    - 材料:
    - 盖子:PA9T UL 94 V-0,黑色
    - 底座:PA9T UL 94 V-0,黑色
    - 操作器:PA46 UL 94 V-0,白色
    - 接触部分:镀金
    - 引脚部分:镀金
    - 焊接信息:SMD版本适用于JEDEC J-STD-020D热风回流焊,最多3个周期。焊接时保持“关闭”状态。清洁或清洗时需密封顶带。不建议使用VPH加热工艺。

    3. 产品特点和优势


    - 高可靠性:经过严格寿命测试,具有超过2000次的机械和电气循环寿命。
    - 高绝缘性能:在500VDC条件下,绝缘电阻可达到最小100MΩ。
    - 耐温范围广:可在-40°C至+85°C的工作温度范围内正常工作。
    - 环保设计:符合RoHS、Reach标准,无铅,环保材料。
    - 易于集成:适合各种工业控制和消费电子设备,具有良好的兼容性。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于家庭自动化、工业机器人及控制面板中。如家用洗衣机的控制板上。
    - 使用建议:
    - 在安装前,确保电路设计能够承受25mA,24VDC的工作条件。
    - 确保在回流焊过程中将设备保持在“关闭”位置,以避免损坏。
    - 清洗时使用顶带密封,防止湿气进入,提高设备寿命。

    5. 兼容性和支持


    - 兼容性:该产品设计适用于广泛的工业控制和消费电子设备,可与多种主板和电路板配套使用。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术文档和支持服务。如需更多信息,请访问其官方网站或联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:设备安装后无法正常工作。
    - 解决方案:检查焊接过程是否正确进行,确认引脚是否完好无损,确保设备放置在正确的电路板位置。
    - 问题2:设备出现故障代码。
    - 解决方案:参阅技术手册中的故障代码列表,根据代码参考相应的解决措施,或联系技术支持寻求帮助。


    7. 总结和推荐


    这款电子元器件产品以其高可靠性和广泛的适用性在市场上具有较强的竞争力。其设计考虑到了不同应用场景的需求,不仅提供了良好的性能,还通过严格的生产标准保证了产品的耐用性。总的来说,这款产品是值得推荐的选择,尤其适用于需要高稳定性和长寿命的应用场合。

418121270806参数

参数
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 16.18mm(长度)*4.4mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
