首页  >  产品百科  >  561020132009

561020132009

产品分类: 贴片电阻
厂牌: WURTH
产品描述: 100Ω ±5% 750mW ±200ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: 4050713
供应商: 海外现货
标准整包数: 10

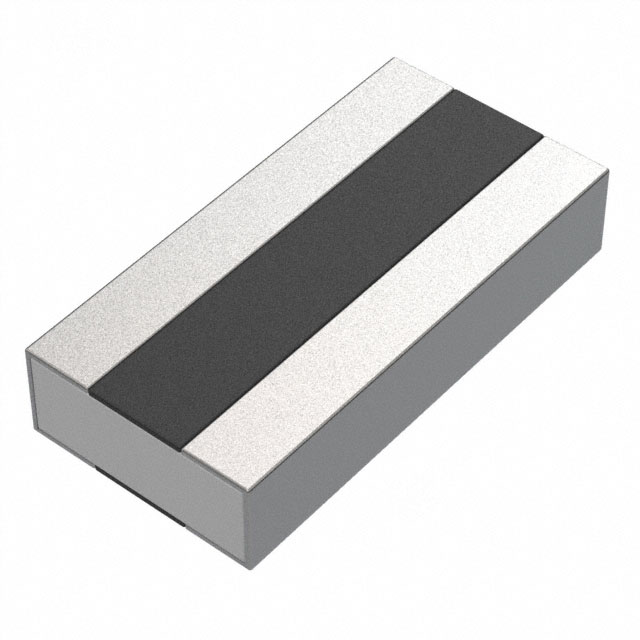

WURTH 贴片电阻 561020132009

561020132009概述

    WRIS-KWKB Thick Film Resistors 技术手册

    1. 产品简介


    WRIS-KWKB 系列厚膜电阻适用于广泛的通用电子设备。它们采用厚膜电阻技术,以氧化钌作为电阻元件,能够在宽泛的工作温度范围内保持高可靠性。这些电阻主要用于消费电子、通信设备和工业控制等领域。

    2. 技术参数


    - 尺寸(缩放比例 10:1):
    - 长度:5.5 mm ± 0.1 mm
    - 宽度:5.0 mm ± 0.25 mm
    - 厚度:5.0 mm ± 0.25 mm
    - 高度:3.2 mm ± 0.2 mm
    - 引脚间距:0.5 mm ± 0.25 mm
    - 引脚长度:0.5 mm ± 0.25 mm
    - 电极厚度:1.6 mm ± 0.2 mm
    - 引脚设计:
    - 终端电镀:Ni/Sn
    - 强度测试:60 ± 1 秒;17.7 N
    - 振动耐受性:5 g,20 分钟,每种取向 12 个周期,频率范围为 10 - 2000 - 10 Hz
    - 焊接热冲击:
    - 焊接温度:260°C ± 5°C
    - 浸焊时间:10 秒
    - 电气特性:
    - 电阻值:100 Ω ± 5%
    - 额定功率:750 mW(在 70°C)
    - 温度系数:± 200 ppm/°C
    - 额定电流:86.6 mA
    - 额定电压:8.7 V
    - 防护等级:符合 REACH 和 RoHS 要求

    3. 产品特点和优势


    - 可靠性高:能够在极端温度环境下稳定工作,提供可靠的阻值。
    - 高温稳定性:工作温度范围广,最高可达 155°C,适合严苛环境。
    - 抗振动:优秀的抗振动能力,确保在各种机械应力下的可靠性。
    - 适应性强:符合国际标准,易于与其他设备兼容,广泛应用于多个领域。

    4. 应用案例和使用建议


    - 消费电子:用于手机、平板电脑等便携式设备的电源管理模块中。
    - 工业控制:在工业自动化控制系统中,作为电路保护和调节的关键部件。
    - 通信设备:适用于路由器、交换机等网络设备,确保信号传输的准确性。
    使用建议:
    - 设计建议:确保 PCB 设计中适当布置焊盘尺寸和形状,以获得最佳焊接效果。
    - 操作环境:避免暴露于高湿度和极端温度下,以保持其稳定性能。
    - 安装方法:建议使用回流焊技术进行安装,避免手动安装时对产品造成损害。

    5. 兼容性和支持


    - 兼容性:该产品设计为与各种 SMT 工艺兼容,方便集成到多种 PCB 设计中。
    - 技术支持:提供详细的技术文档和工程支持,帮助客户快速设计和调试。

    6. 常见问题与解决方案


    - Q: 如何避免焊点破裂?
    - A: 使用适量的助焊剂和焊锡膏,确保焊点牢固且均匀分布。

    - Q: 如何确保良好的焊接效果?
    - A: 跟随厂商提供的焊接曲线规范,选择合适的焊接温度和时间。

    - Q: 如何处理因高温引起的电阻变化?
    - A: 在设计阶段充分考虑热耗散,确保电阻在额定工作温度内运行。

    7. 总结和推荐


    - 总结:WRIS-KWKB 厚膜电阻具备卓越的高温稳定性和抗振动特性,适用于多种应用场景。
    - 推荐:对于需要高可靠性的通用电子设备,强烈推荐使用 WRIS-KWKB 系列厚膜电阻,以满足不同领域的应用需求。
    以上是对 WRIS-KWKB 厚膜电阻的全面解析,希望为您的选型和使用提供参考。

561020132009参数

参数
电阻值 100Ω
精度 ±5%
额定功率 750mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

561020132009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

561020132009数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电阻 WURTH 561020132009 561020132009数据手册

561020132009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9382
100+ ¥ 0.7924
500+ ¥ 0.7607
1000+ ¥ 0.71
2500+ ¥ 0.6973
5000+ ¥ 0.6846
25000+ ¥ 0.6846
50000+ ¥ 0.6846
库存: 4870
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.38
