418217270908A

产品分类: 拨码开关
厂牌: WURTH
产品描述: 24V(DC) 2000Cycles 2000Cycles 25mA DIP 通孔安装 21.3mm(长度)*9.9mm(高度)
供应商型号: 3806104
供应商: element14
标准整包数: 1

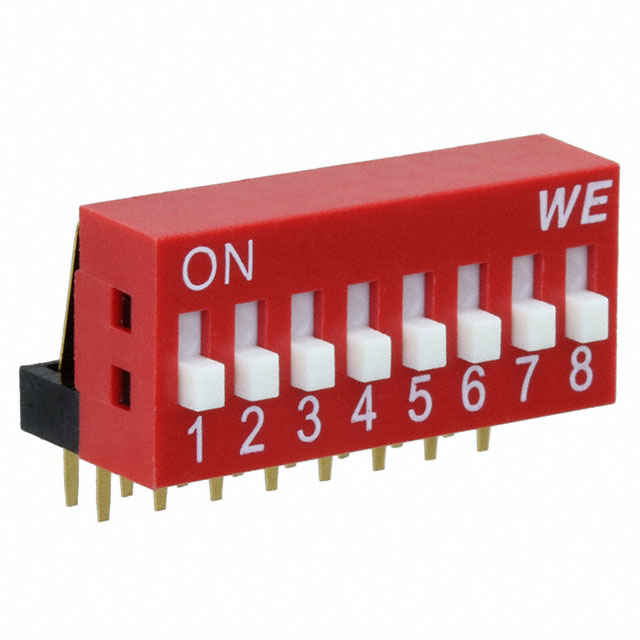

WURTH 拨码开关 418217270908A

418217270908A概述


    产品简介


    产品名称:WS-DITU 直角紧凑型通孔拨码开关
    产品类型: 通孔拨码开关(THT Dip Switch)
    主要功能: WS-DITU 拨码开关采用直角设计,配备提升式操作按钮,适用于需要手动设置多路切换的应用场合。每个开关有8个极点,可实现电路的独立控制。
    应用领域: 这款拨码开关广泛应用于各种通用电子设备中,包括但不限于消费电子产品、工业控制系统以及嵌入式系统等。

    技术参数


    | 参数 | 规格 |

    | 极点数 | 8 |
    | 长度 L | 21.32 mm |
    | 电气特性

    | 初始接触电阻 | ≤50 mΩ |
    | 最大额定电流 | 25 mA |
    | 最大额定电压 | 24 V (DC) |
    | 额定非切换电流 | 100 mA |
    | 额定非切换电压 | 50 V (DC) |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐压能力 | 500 V (AC),持续时间1分钟 |
    | 操作力 | ≤800 g |
    | 电气寿命 | 2000次循环 |
    | 机械寿命 | ≥2000次循环 |

    产品特点和优势


    独特功能:
    - 直角设计:有助于节省PCB空间,提高组装效率。
    - 提升式操作按钮:提供更方便的操作体验,同时保护开关免受意外损坏。
    - 多重材料防护:组件材料均通过UL94 V-0阻燃测试,确保高可靠性。
    - 低接触电阻:初始接触电阻小于等于50 mΩ,确保信号传输的稳定性和高效性。
    - 广泛的温度适应范围:工作温度范围为-40°C至+85°C,满足恶劣环境下的应用需求。
    优势:
    - 高安全性:尽管产品不是为军事、航空航天等领域设计,但其符合RoHS标准,适合大部分通用设备应用。
    - 高可靠性:通过严格的温度循环和焊接测试,确保在高可靠性的环境中运行稳定。
    - 高性价比:与市场上同类产品相比,这款拨码开关在价格和性能上都有较强的竞争优势。

    应用案例和使用建议


    应用案例:
    这款拨码开关常用于嵌入式系统、家庭自动化系统以及工业控制系统等场合,以实现电路的独立控制。例如,在一个家庭自动化项目中,可以使用该拨码开关来控制特定房间的灯光亮度。
    使用建议:
    - 在安装前,请务必参考用户手册进行详细的温度预热和焊接过程。
    - 确保在焊接后,给开关足够的冷却时间再进行任何状态更改。
    - 安装时,尽量避免对开关施加过大的压力,以防损坏内部组件。
    - 如需清洁或清洗设备,请确保遵循正确的清洁程序,避免损伤。

    兼容性和支持


    兼容性:
    该拨码开关与现有的通孔焊接工艺高度兼容,符合SN-Pb和无铅焊接标准。具体波峰焊接工艺细节请参考附录中的温度曲线图。
    支持和服务:
    如需进一步技术支持或产品维护,请联系制造商Würth Elektronik eiSos GmbH & Co. KG,他们将为您提供全面的服务和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不灵敏 | 检查是否有污垢或灰尘积累,必要时清理。 |
    | 开关接触不良 | 检查接触电阻是否超出正常范围,如果过高可能需要更换。 |
    | 温度异常导致的故障 | 确保工作温度不超过规定范围,检查散热情况。 |

    总结和推荐


    综合评估:
    WS-DITU 直角紧凑型通孔拨码开关是一款高性能、高性价比的产品,特别适用于需要多路切换且空间有限的场合。其高接触电阻和低操作力使其在使用过程中表现出色,特别是在高可靠性和耐用性要求较高的应用场景中。
    推荐意见:
    基于其卓越的功能特性、良好的兼容性和合理的成本,强烈推荐这款拨码开关作为各种通用电子设备的优选组件。如果您需要一款具有高可靠性、低接触电阻且易于操作的拨码开关,WS-DITU将是您的理想选择。

418217270908A参数

参数
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 21.3mm(长度)*9.9mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

418217270908A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

418217270908A数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 418217270908A 418217270908A数据手册

418217270908A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.256
50+ ¥ 29.9565
250+ ¥ 27.657
500+ ¥ 25.347
1000+ ¥ 23.0475
库存: 45
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.25
