638307222002

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距2p单排排针, WR-FAST系列, 垂直
供应商型号: 10B-3373555-4
供应商: 国内现货
标准整包数: 10

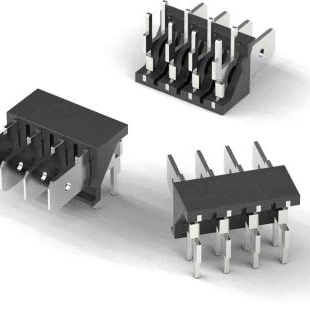

WURTH 端子 - 快速连接/快速断开端子 638307222002

638307222002概述

    WR-FAST Male Vertical Header Blade 2863 技术手册解析

    产品简介


    WR-FAST Male Vertical Header Blade 2863 是一款设计用于一般电子设备的垂直连接器。该产品具有两个引脚,采用压印接触材料(钢)并镀有锡,绝缘材料为PC(聚碳酸酯)。这种连接器适用于各种电子设备,尤其是在需要高可靠性、耐久性和良好电气性能的应用场合。

    技术参数


    - 尺寸规格:
    - 引脚数:2个
    - 引脚间距:7.62 mm
    - 高度:11.74 mm
    - 推荐孔径模式:[7.62 mm ±0.1, pl ±0.2, O, 1.5 mm ±0.1, 5.08 mm ±0.1]
    - 电气特性:
    - 额定电流:16 A
    - 工作电压:300 V (AC)
    - 绝缘电阻:5 MΩ
    - 耐受电压:1600 V (AC) 1分钟
    - 接触电阻:20 mΩ
    - 环境条件:
    - 操作温度范围:-30°C 至 +120°C
    - 储存条件:建议存储时间不超过12个月,需避免阳光直射,按照DIN EN 61760-2标准存储
    - 认证:
    - 符合RoHS指令(2011/65/EU & 2015/863)
    - REACh符合性声明(EC)1907/2006
    - 符合IEC 60335-1标准的阻燃测试(UL94 V-0)

    产品特点和优势


    - 高耐用性:可进行多达500次插拔循环
    - 优异的电气性能:在高电流、高电压条件下依然保持稳定的电气特性
    - 高可靠性和安全性:通过多项国际标准认证,确保在严苛环境下的稳定运行
    - 易于安装和维护:推荐的孔径模式便于安装,简化了装配过程

    应用案例和使用建议


    - 典型应用:汽车电子系统、家用电器、通信设备等
    - 使用建议:
    - 确保在指定的操作温度范围内使用,以保持最佳性能
    - 避免机械冲击和物理损伤,以免影响电气性能
    - 使用适当的焊接工艺,遵循特定的波峰焊接曲线规范

    兼容性和支持


    - 兼容性:推荐与Würth Elektronik eiSos GmbH & Co. KG的其他产品配合使用,确保系统的整体兼容性和稳定性
    - 支持服务:如需进一步的技术支持和产品定制化需求,可联系当地的销售工程师获取帮助

    常见问题与解决方案


    1. 问题:组件不导电
    - 解决方案:检查接触面是否有灰尘或氧化物,必要时清洁接触面
    2. 问题:温度过高
    - 解决方案:确保在推荐的温度范围内使用,并合理安排散热措施
    3. 问题:无法顺利插入
    - 解决方案:确认孔径模式符合推荐标准,重新调整安装位置

    总结和推荐


    总体来看,WR-FAST Male Vertical Header Blade 2863 连接器是一款高效可靠的电子元器件,适用于多种电子设备。它的高耐用性、优异的电气特性和广泛的适用性使其在市场上具有较高的竞争力。如果需要在一般电子设备中寻找一种性能稳定、可靠性高的连接器,这款产品是一个理想的选择。

638307222002参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

638307222002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

638307222002数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 快速连接/快速断开端子 WURTH 638307222002 638307222002数据手册

638307222002封装设计

查看详情并下载
Symbol
Footprint
3D Model
