614105150621

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik USB2.0Micro AB母座 USB连接器, WR-COM系列, 通孔安装, 焊接端接
供应商型号: MMU-614105150621-PUEHNO-SSNXM4
供应商: 海外现货
标准整包数: 735

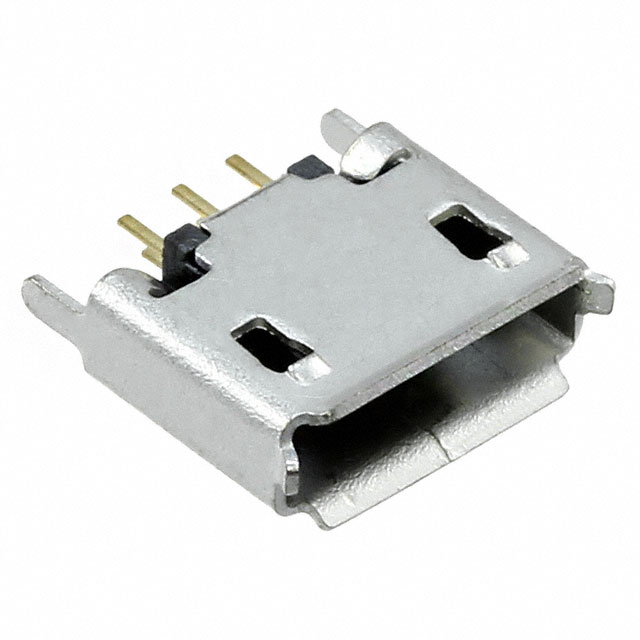

WURTH USB/DVI/HDMI 连接器 614105150621

614105150621概述


    产品简介


    微USB 2.0 Type AB 垂直插座
    该产品为微USB 2.0 Type AB接口垂直型连接器,适用于广泛的一般电子设备。这种类型的连接器主要用于计算机、移动设备和便携式电子产品之间的数据传输和充电。尽管其设计初衷是满足日常使用需求,但其可靠性使得它在许多关键应用中也能发挥重要作用。

    技术参数


    - 尺寸(毫米)
    - 长:8 ± 0.20 mm
    - 宽:5 ± 0.20 mm
    - 引脚间距:2.6 ± 0.05 mm
    - 引脚长度:7.15 ± 0.05 mm
    - 引脚高度:6.2 ± 0.20 mm
    - 插孔深度:6.9 ± 0.20 mm
    - 底座厚度:0.75 ± 0.20 mm
    - 引脚宽度:1 ± 0.20 mm
    - 载体宽度:1 ± 0.20 mm
    - 引脚间距:5.61 ± 0.20 mm
    - 引脚数量:5个
    - 推荐孔径(毫米)
    - 7.15 ± 0.20
    - 0.28 ± 0.20
    - 0.78 ± 0.20
    - 1 ± 0.20
    - 2.6 ± 0.20
    - 电气特性
    - 额定电流:1.8 A
    - 工作电压:30 V (AC)
    - 耐受电压:100 V (AC)
    - 接触电阻:≤ 30 mΩ
    - 绝缘电阻:≥ 1000 MΩ
    - 工作温度范围:-40°C 至 +85°C
    - 认证
    - RoHS 合规
    - REACH 合规
    - 无卤素

    产品特点和优势


    微USB 2.0 Type AB 垂直插座 具有以下特点和优势:
    - 耐用性:能够承受高达10,000次插拔,确保长时间的使用寿命。
    - 接触材料:采用铜合金并镀金,提供良好的导电性和耐腐蚀性。
    - 绝缘材料:使用 LCP 材料,具备 UL94 V-0 级别的阻燃性。
    - 屏蔽材料:采用不锈钢并镀膜,有效防止电磁干扰。
    - 适用温度范围宽广:能够在极端环境下保持稳定工作。
    - 环保设计:符合RoHS、REACH 和无卤素标准,确保符合全球环保要求。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:用于连接笔记本电脑和外部设备。
    - 智能手机和平板电脑:用于数据传输和充电。
    - 车载设备:用于汽车信息娱乐系统的连接。
    使用建议
    - 环境适应性:确保在极端温度范围内使用,以避免性能下降。
    - 防潮处理:在高湿度环境中使用时,应注意防潮措施。
    - 合理布线:避免过度弯曲电缆,以免损坏连接器。

    兼容性和支持


    - 兼容性:该连接器设计用于微USB 2.0标准,可与所有符合该标准的设备和电缆兼容。
    - 厂商支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:插拔次数减少
    - 答:确保正确安装,避免使用过度的力量。如果仍然存在问题,请联系制造商技术支持。
    2. 问:接触不良
    - 答:检查连接器和电缆是否有灰尘或污垢,使用合适的清洁工具进行清理。
    3. 问:无法识别设备
    - 答:检查连接器和电缆的连接是否稳固,尝试更换电缆,或者重新启动设备。

    总结和推荐


    微USB 2.0 Type AB 垂直插座 在耐用性、接触材料、绝缘材料和屏蔽材料方面表现出色,能够胜任多种应用场景,如笔记本电脑、智能手机和平板电脑的数据传输和充电。由于其广泛的应用领域和卓越的性能,我们强烈推荐此产品用于需要高可靠性的电子设备中。然而,需要特别注意的是,本产品不适合使用在军事、航空航天、医疗等需要极高安全性和可靠性的场合。

614105150621参数

参数
触头数量 5
类型 USB-micro AB
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 卷带包装

614105150621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

614105150621数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 614105150621 614105150621数据手册

614105150621封装设计

查看详情并下载
Symbol
Footprint
3D Model
