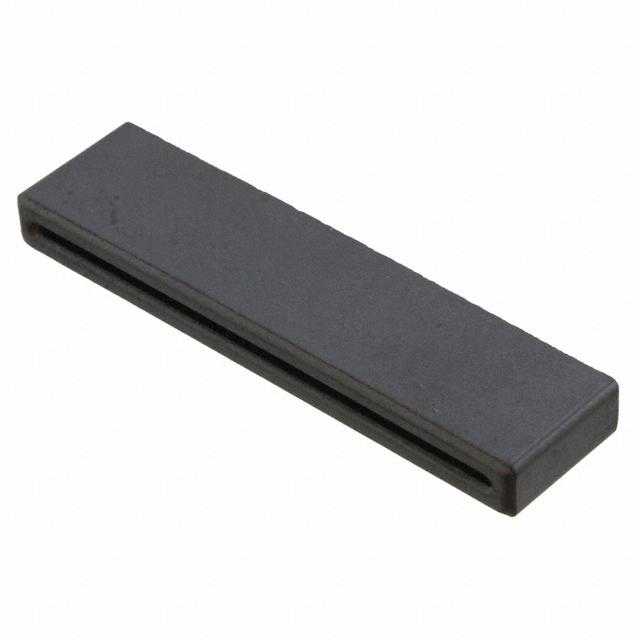

7427806

产品分类: 磁芯
厂牌: WURTH
产品描述:
供应商型号: 3812703
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 7427806

7427806概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是Würth Elektronik eiSos GmbH & Co. KG公司的WE-FLAT系列扁平型铁氧体磁珠。这些磁珠专为柔性印刷电路板(Flexible Printed Circuit Boards)设计,旨在用于一般电子设备。它们主要用于电磁干扰(EMI)滤波和信号完整性改善。WE-FLAT系列适用于各种电子产品,如消费电子、工业控制和通信设备等领域。

    技术参数


    - 尺寸(mm)
    - 长度:41.5 (+1.2/-0.5)
    - 宽度:46 (+0.8/-0.5)
    - 厚度:12 ±0.3
    - 适用电缆直径:≤ 41.5 mm
    - 电气特性
    - 阻抗(25 MHz时,1圈):23 Ω ±25%
    - 阻抗(100 MHz时,1圈):65 Ω ±25%
    - 最大工作温度范围:-25 °C 至 +125 °C
    - 存储条件(原包装内):< 40 °C;< 75 % RH

    产品特点和优势


    WE-FLAT系列磁珠的主要特点是高阻抗特性,能够在广泛的频率范围内提供出色的EMI抑制能力。其紧凑的扁平设计使得安装方便,占用空间小,非常适合用于需要高集成度的应用场合。此外,WE-FLAT系列还具备良好的耐温性和存储稳定性,确保了长时间可靠的工作表现。

    应用案例和使用建议


    WE-FLAT系列磁珠广泛应用于手机、笔记本电脑等消费电子产品中,用于减少电源线和数据线的电磁干扰。对于设计者来说,建议在电源线入口处安装WE-FLAT磁珠以提高系统的电磁兼容性。此外,在高频信号线路上也推荐使用,以保证信号的纯净传输。

    兼容性和支持


    WE-FLAT系列磁珠与市场上常见的柔性电路板和其他电子元件兼容性良好,易于集成到现有的电路设计中。Würth Elektronik eiSos GmbH & Co. KG提供了全面的技术支持和服务,包括样品请求、技术支持和售后保障。对于定制化需求,也可以与他们直接沟通,获得更加专业的服务。

    常见问题与解决方案


    - Q: 产品安装过程中需要注意哪些事项?
    - A: 在安装过程中要避免机械冲击,防止磁珠损坏。同时,需注意电缆的最大直径不得超过41.5 mm。

    - Q: 如何判断产品是否出现故障?
    - A: 可通过阻抗测试来检测产品的工作状态。若阻抗值明显偏离标称值,则可能需要更换新的磁珠。

    总结和推荐


    总的来说,WE-FLAT系列扁平型铁氧体磁珠凭借其优良的EMI抑制能力和紧凑的设计,在各种电子设备中表现出色。无论是消费电子产品还是工业控制系统,都是值得信赖的选择。强烈推荐给需要增强电磁兼容性的设计者和制造商。
    如果您对WE-FLAT系列有任何疑问或需要进一步的技术支持,请联系Würth Elektronik eiSos GmbH & Co. KG获取帮助。

7427806参数

参数
电感系数(AI) -
有效磁导率 -
磁心因数(ΣI/A) -
磁芯材料 -
磁路长度 -
容差 -
有效面积(Ae) -
磁体体积 -
初始磁导率 -
磁路截面积 -
直径 -
长*宽*高 12mm*46mm*5mm
安装方式 自由悬挂
零件状态 在售
