74270033

产品分类: 磁芯
厂牌: WURTH
产品描述: ±25% 9.5mm 3 W 800 自由悬挂 9.5mm*9.5mm*9.5mm
供应商型号: 1635643
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74270033

74270033概述


    产品简介

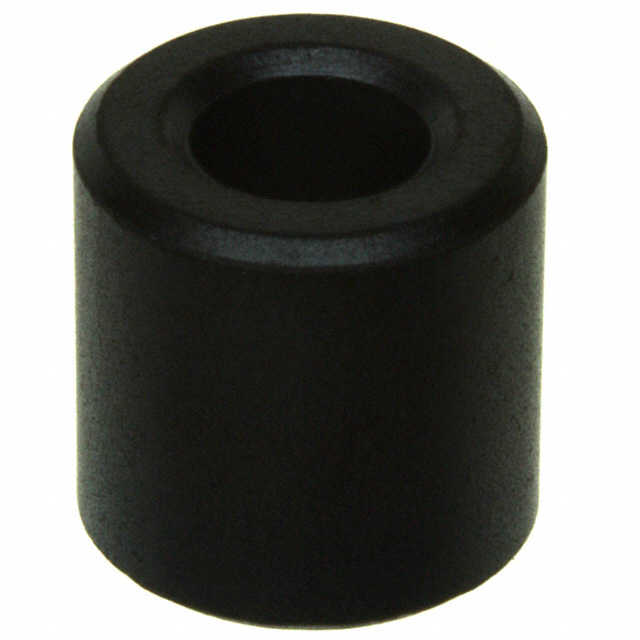

    WE-AFB EMI Suppression Axial Ferrite Bead 是一款专门设计用于一般电子设备的电磁干扰抑制元件。它主要用于减少和吸收高频信号线路上的噪声,从而保护敏感电子设备免受电磁干扰的影响。该产品广泛应用于消费电子产品、通信设备、计算机和其他需要抗电磁干扰保护的场合。

    技术参数


    - 尺寸(mm)
    - 长度:4.75 ± 0.3
    - 宽度:9.5 ± 0.75
    - 高度:9.5 ± 0.5
    - 适用电缆直径(mm)
    - ≤ 4.4 mm
    - 电气特性
    - 阻抗(Ω)
    - 25 MHz下1匝:56 ± 25%
    - 100 MHz下1匝:162 ± 25%
    - 25 MHz下2匝:243 Ω 典型值
    - 100 MHz下2匝:501 Ω 典型值
    - 认证
    - RoHS 合规
    - REACh 符合
    - 无卤素

    产品特点和优势


    1. 高阻抗特性:WE-AFB具有出色的阻抗特性,能够在广泛的频率范围内提供高效的电磁干扰抑制。
    2. 可靠性和耐久性:通过严格的RoHS、REACh和无卤素认证,确保产品在长期使用中的稳定性和环保性。
    3. 适应性强:适用于多种电缆直径和环境条件,能够在广泛的温度范围(-25°C到+125°C)内正常工作。

    应用案例和使用建议


    应用场景:
    - 消费电子设备(如手机、平板电脑)
    - 通信设备(如路由器、交换机)
    - 计算机硬件(如电源适配器、主板)
    使用建议:
    - 在选择电缆直径时,确保不超过4.4 mm以保持最佳效果。
    - 环境温度不宜超过125°C,避免长时间暴露于高温环境下。
    - 若产品需用于特殊环境(如酸性或盐性环境),需进行额外评估以防止材料特性变化。

    兼容性和支持


    - 兼容性:WE-AFB可以与多种电子设备和电缆兼容,具体应用前建议咨询技术支持。
    - 支持和服务:制造商提供详尽的技术文档和客户支持服务,确保客户在使用过程中能够获得必要的帮助和指导。

    常见问题与解决方案


    1. 问题:电缆直径超过4.4 mm。
    - 解决方法:更换符合要求的电缆,或重新评估应用需求。
    2. 问题:产品温度过高。
    - 解决方法:改善散热环境,确保周围温度不超过125°C。
    3. 问题:长时间存储导致性能下降。
    - 解决方法:存储时间不应超过12个月,避免直接暴露在阳光下。

    总结和推荐


    总结:
    WE-AFB是一款高性能的EMI抑制元件,具有优秀的阻抗特性和可靠性,适用于广泛的电子设备。它的设计充分考虑了用户的实际需求和环境因素,能够在多种应用场景中发挥重要作用。
    推荐:
    我们强烈推荐使用WE-AFB EMI Suppression Axial Ferrite Bead。该产品不仅性能优越,而且在设计、制造和质量控制方面都严格遵循国际标准,是您电子设备电磁干扰抑制的理想选择。

74270033参数

参数
磁心因数(ΣI/A) -
初始磁导率 -
磁芯材料 3 W 800
有效面积(Ae) -
直径 9.5mm
磁路长度 -
磁体体积 -
容差 ±25%
磁路截面积 -
有效磁导率 -
电感系数(AI) -
长*宽*高 9.5mm*9.5mm*9.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

74270033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270033数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270033 74270033数据手册

74270033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.1901
10+ ¥ 4.6895
50+ ¥ 4.6895
100+ ¥ 4.5019
200+ ¥ 4.2018
500+ ¥ 4.1268
2500+ ¥ 4.0517
5000+ ¥ 4.0517
库存: 4977
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 46.89
直接购买
