74270023

产品分类: 磁芯
厂牌: WURTH

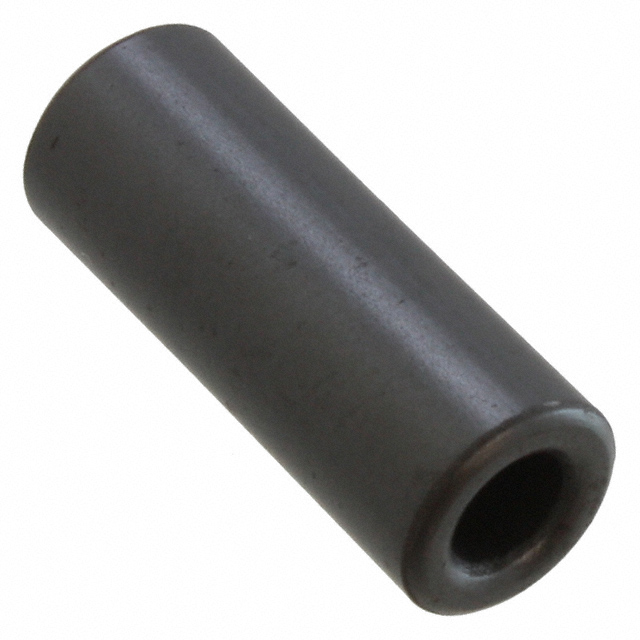

产品描述: Wurth Elektronik 轴向EMI抑制 铁氧体磁珠, 7.7 x 4 x 20mm
供应商型号: 3237567
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74270023

74270023概述


    产品简介


    WE-SAFB 小型EMI抑制扼流圈是一种专为通用电子设备设计的电子元件,主要用于减少电磁干扰(EMI)。这类产品广泛应用于消费电子、计算机、通信设备及工业自动化等领域。由于其高效的EMI抑制能力,它能够帮助提高设备的整体稳定性和可靠性。

    技术参数


    - 物理尺寸:
    - 外形尺寸:长宽高分别为365mm x 330mm x 33.5mm。
    - 适用电缆直径:≤3.7mm。
    - 材料属性:
    - 材料:4 W 620。
    - 初始磁导率:μi 620 typ。
    - 居里温度:TC 120°C typ。
    - 电气特性:
    - 阻抗特性:在25MHz时,阻抗为90Ω ±25%;在100MHz时,阻抗为160Ω ±25%。
    - 认证标准:符合RoHS标准,REACH标准,无卤素认证。
    - 工作条件:
    - 工作温度范围:-25°C 至 +125°C。
    - 存储条件:原包装条件下,温度<40°C,湿度<75%RH。

    产品特点和优势


    1. 高效EMI抑制:该产品具有出色的EMI抑制性能,能有效降低因电磁干扰造成的信号失真,提升设备的整体稳定性。
    2. 适用范围广:适用于各种电缆直径小于等于3.7mm的设备,能够满足广泛的设备需求。
    3. 优良的电气特性:在不同频率下均能保持稳定的阻抗值,保证了设备在多种工作条件下的性能稳定。
    4. 符合环保标准:通过RoHS、REACH等多项国际环保认证,确保产品对环境友好。

    应用案例和使用建议


    - 应用案例: 在一款便携式医疗设备中,WE-SAFB被用于连接电缆与设备的接口,显著减少了因外界电磁干扰带来的信号不稳定问题。

    - 使用建议: 使用时需确保电缆直径不超过3.7mm,并注意存储条件。特别是在高温、高湿环境下应定期检查以确保其正常工作。同时,如果需要焊接操作,应确保焊接温度不超过组件的工作温度上限,以防止损坏。

    兼容性和支持


    - 兼容性: 该产品与各类标准规格的电缆和电子设备高度兼容,适用于大多数通用电子设备。
    - 技术支持: Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问: 产品的工作温度范围是多少?
    - 答: 产品的工作温度范围为-25°C至+125°C。

    2. 问: 产品在什么情况下可能失效?
    - 答: 若电缆直径超过3.7mm或者长期暴露在超出规定范围的温湿度环境中,可能会导致产品失效。建议定期检查并遵守使用规范以延长使用寿命。

    总结和推荐


    综上所述,WE-SAFB小型EMI抑制扼流圈是一款性能稳定、适用范围广的高品质电子元件,特别适合应用于需要严格控制电磁干扰的场合。其优良的EMI抑制能力和广泛的适用性使其在市场上具备强大的竞争力。因此,我们强烈推荐该产品给所有需要高效EMI抑制解决方案的客户。

74270023参数

参数
磁路截面积 -
磁体体积 -
磁芯材料 4 W 620
磁路长度 -
磁心因数(ΣI/A) -
有效面积(Ae) -
有效磁导率 -
容差 -
直径 -
初始磁导率 -
电感系数(AI) -
长*宽*高 7.7mm*7.7mm*7.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

74270023厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270023数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270023 74270023数据手册

74270023封装设计

查看详情并下载
Symbol
Footprint
3D Model
