74270093

产品分类: 磁芯
厂牌: WURTH
产品描述: ±25% 10.7mm 4 W 620 自由悬挂 25mm*17.5mm*17.5mm
供应商型号: 2082486
供应商: 海外现货
标准整包数: 1

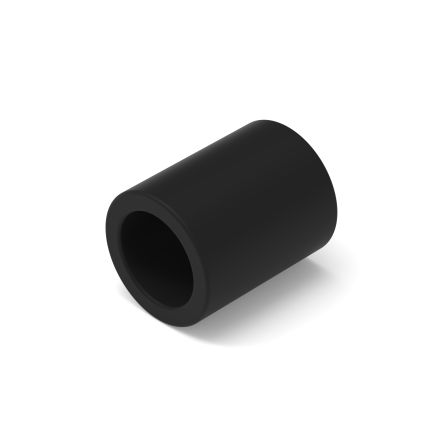

WURTH 磁芯 74270093

74270093概述

    WE-AFB EMI Suppression Axial Ferrite Bead 技术手册解析

    1. 产品简介


    产品类型: WE-AFB EMI Suppression Axial Ferrite Bead
    主要功能: 用于抑制电磁干扰(EMI)的轴向铁氧体磁珠
    应用领域: 广泛应用于各种电子设备中,如消费电子、通信设备及工业自动化等领域

    2. 技术参数


    - 外形尺寸: 25.0 ± 0.7 mm (长度) x 17.5 ± 0.7 mm (宽度) x 10.7 ± 0.7 mm (高度)
    - 适用电缆直径: ≤ 10.0 mm
    - 电气特性:
    - 阻抗 @ 25 MHz (单圈): 90 Ω ± 25%
    - 阻抗 @ 100 MHz (单圈): 150 Ω ± 25%
    - 阻抗 @ 25 MHz (双圈): 387 Ω typ.
    - 阻抗 @ 100 MHz (双圈): 648 Ω typ.
    - 认证:
    - RoHS 认证
    - REACH 认证
    - 无卤素认证
    - 工作温度范围: -25°C 到 +125°C

    3. 产品特点和优势


    - 高阻抗特性: 在不同频率下表现出色的阻抗特性,适合多种高频应用
    - 无卤素材料: 满足环保要求,适用于对材料成分敏感的应用
    - 稳定性好: 在-25°C 到 +125°C 的宽温范围内均能稳定工作
    - 紧凑设计: 尺寸紧凑,便于安装在空间有限的应用中

    4. 应用案例和使用建议


    - 典型应用: 电源线的噪声过滤、信号线的EMI抑制等
    - 使用建议:
    - 确保连接的电缆直径不超过10.0 mm,以保持最佳效果
    - 在极端温度条件下使用时,确保周围环境温度和磁珠自身温升不会超过规定值
    - 如需进行封装,推荐手动检查以避免因封装材料收缩或膨胀导致的问题

    5. 兼容性和支持


    - 兼容性: 可与多种电缆和电路板设计兼容
    - 支持服务: Würth Elektronik eiSos 提供详细的技术支持和可靠性评估报告

    6. 常见问题与解决方案


    - 问题1: 产品包装后长时间存储出现氧化问题
    - 解决方案: 建议存储时间不超过12个月,并保持在规定的环境条件下
    - 问题2: 使用酸性或盐性环境导致的磁珠表面氧化
    - 解决方案: 尽量避免使用于酸性或盐性环境中,或选择耐腐蚀材质的产品

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高效的EMI抑制能力
    - 环保且符合RoHS标准
    - 宽工作温度范围
    - 紧凑的设计
    - 推荐意见:
    - 强烈推荐应用于一般电子设备中,尤其适合需要高效EMI抑制和空间受限的应用场景。使用前请仔细阅读手册中的注意事项,并遵循制造商的指导进行安装和维护。
    这份技术手册提供了关于WE-AFB EMI Suppression Axial Ferrite Bead的重要信息,涵盖了产品特性、技术规格和使用指南。希望这些内容能够帮助您更好地了解和使用该产品。

74270093参数

参数
直径 10.7mm
容差 ±25%
有效磁导率 -
磁路截面积 -
初始磁导率 -
磁路长度 -
磁心因数(ΣI/A) -
磁芯材料 4 W 620
磁体体积 -
有效面积(Ae) -
电感系数(AI) -
长*宽*高 25mm*17.5mm*17.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装,托盘

74270093厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270093数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270093 74270093数据手册

74270093封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.604
5+ ¥ 18.0981
10+ ¥ 17.402
25+ ¥ 16.7059
50+ ¥ 15.5922
128+ ¥ 15.3138
640+ ¥ 15.0353
1280+ ¥ 15.0353
库存: 1418
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.6
