74270097

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 铁氧体磁环 环形磁芯 35.5mm内径 12.7mm外径 12.7mm直径
供应商型号: 7880143
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74270097

74270097概述


    产品简介

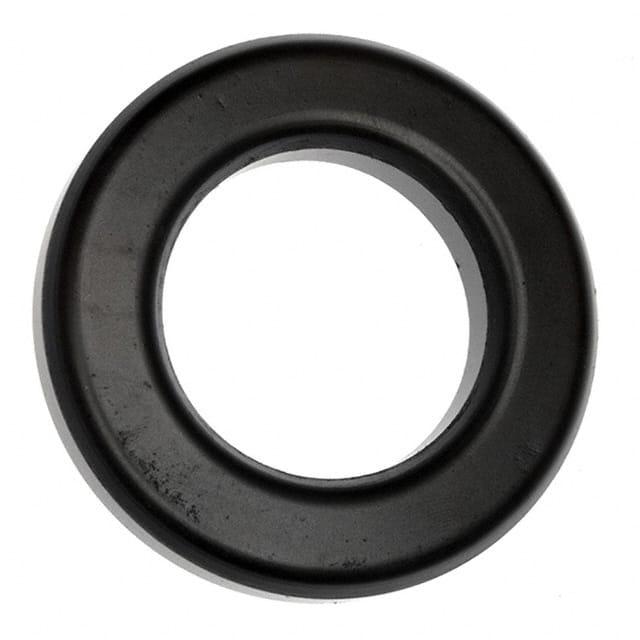

    WE-TOF EMI Suppression Toroidal Ferrite(电磁干扰抑制环形磁珠)
    本产品是Würth Elektronik eiSos GmbH & Co. KG公司设计和开发的一款用于一般电子设备的电磁干扰(EMI)抑制组件。该组件主要用于抑制高频电磁干扰,保护设备免受外部电磁噪声的影响。主要功能包括:
    - 抑制电磁干扰(EMI)
    - 适用于一般电子设备,如通信设备、计算机系统、家用电器等

    技术参数


    尺寸
    - 长度:35.5 mm
    - 宽度:61 mm
    - 高度:12.7 mm ± 0.4 mm
    - 适用电缆直径:≤ 33.4 mm
    电气特性
    | 测试条件 | 参数 | 值 | 单位 | 允许误差 |

    | 阻抗(25 MHz, 1 转) | Z 25 MHz | 64 | Ω | ±25% |
    | 阻抗(100 MHz, 1 转) | Z 100 MHz | 133 | Ω | ±25% |
    | 阻抗(25 MHz, 2 转) | Z 25 MHz | 323 | Ω | - |
    | 阻抗(100 MHz, 2 转) | Z 100 MHz | 680 | Ω | - |
    认证
    - RoHS 认证:符合 2011/65/EU 和 2015/863 指令
    - REACH 认证:符合 EC 1907/2006 指令
    - 卤素无害认证:符合 IEC 61249-2-21 指标
    通用信息
    - 工作温度范围:-25°C 至 +125°C
    - 存储条件:温度 < 40°C,湿度 < 75% RH
    - 环境敏感度级别:1 级

    产品特点和优势


    WE-TOF EMI Suppression Toroidal Ferrite具有以下显著优势:
    - 高阻抗特性:在不同频率下具有较高的阻抗值,能够有效抑制电磁干扰。
    - 广泛的适用性:适用于多种电缆尺寸,确保灵活性和多功能性。
    - 可靠的材料:采用耐高温材料,能够在宽广的工作温度范围内稳定工作。
    - 高标准认证:符合RoHS、REACH和卤素无害等多项国际标准,确保产品的环保和安全。

    应用案例和使用建议


    典型应用场景:
    - 通信设备
    - 计算机系统
    - 家用电器
    使用建议:
    - 操作环境:确保使用环境温度和湿度在规定范围内。
    - 电缆选择:选用直径不超过33.4 mm的电缆。
    - 长期存储:如果超过12个月未使用,建议重新进行可靠性检查。
    - 防止损害:避免摔落或撞击,确保电缆直径不超过最大值。

    兼容性和支持


    兼容性:
    - 与电缆兼容:适用于各种常用电缆,特别是AWG26标准电缆。
    - 与设备兼容:适用于一般电子设备,需客户评估特定应用的适用性。
    支持:
    - Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和客户服务。
    - 客户可联系销售工程师或内部销售人员获取更多信息和支持。

    常见问题与解决方案


    常见问题及解决方案:
    - Q1: 如何处理存储超过12个月的产品?
    - A1: 重新进行可靠性测试以确保性能稳定。
    - Q2: 使用时需要注意哪些环境因素?
    - A2: 避免高温和高湿环境,确保工作温度在-25°C至+125°C之间。
    - Q3: 如何防止腐蚀损坏?
    - A3: 避免将产品暴露于酸性或咸性环境中,定期检查并清洁表面。

    总结和推荐


    综上所述,WE-TOF EMI Suppression Toroidal Ferrite是一款高性能、多用途的电磁干扰抑制组件。它具备出色的阻抗特性、广泛的适用范围和高标准的认证,非常适合应用于各类电子设备中。如果您需要一个可靠且高效的EMI抑制解决方案,我们强烈推荐使用这款产品。

74270097参数

参数
容差 -
电感系数(AI) -
磁路长度 -
初始磁导率 -
磁心因数(ΣI/A) -
磁芯材料 -
有效面积(Ae) -
磁路截面积 -
磁体体积 -
有效磁导率 -
直径 61mm
长*宽*高 61mm*61mm*61mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装,托盘

74270097厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270097数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270097 74270097数据手册

74270097封装设计

查看详情并下载
Symbol
Footprint
3D Model
