74271733S

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-FIX系列 8mm孔径
供应商型号: 3237534
供应商: element14
标准整包数: 1

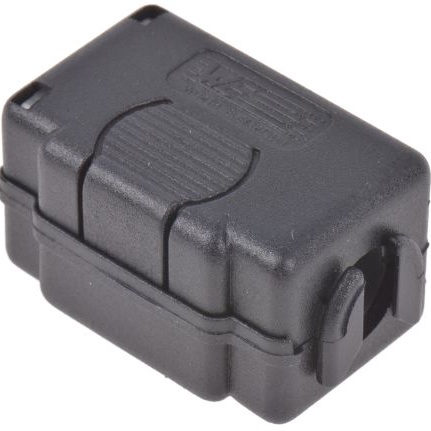

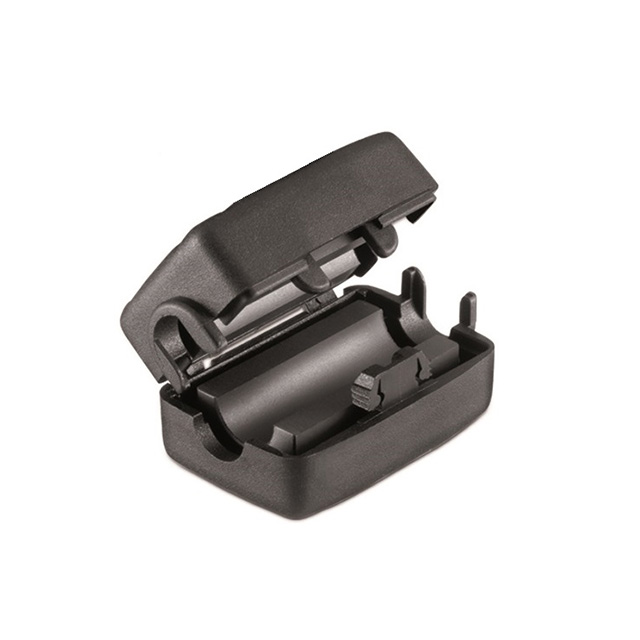

WURTH 磁芯 74271733S

74271733S概述


    产品简介


    WE-STAR-FIX Snap Ferrite是一种带有柔性电缆固定的磁珠,设计用于广泛的一般电子设备中。这种磁珠主要用于抑制电磁干扰(EMI),适用于通信设备、计算机系统、工业控制等领域。其灵活的电缆固定方式使得安装更加方便快捷,能够确保在各种应用场景中的稳定性。

    技术参数


    - 尺寸:
    - 长度:21.7 mm(典型值)
    - 宽度:35.1 mm(典型值)
    - 高度:18.2 mm(典型值)
    - 适用电缆直径:
    - 4.5 mm 至 8.0 mm
    - 安全锁定: 包含安全钥匙以解锁磁珠(型号:74271)
    - 固定装置: 使用STAR-CLIP固定装置(型号:7427711)
    - 阻抗特性:
    - 1转,在25 MHz时:145 Ω ±25%
    - 1转,在100 MHz时:246 Ω ±25%
    - 2转,在25 MHz时:607 Ω 典型值
    - 2转,在100 MHz时:755 Ω 典型值
    - 认证: RoHS、REACH、无卤素认证
    - 温度要求:
    - 安装过程中的温度:+15 °C 至 +35 °C
    - 操作温度范围:-25 °C 至 +105 °C
    - 存储条件:存储在原包装中<40 °C,<75% 相对湿度;单个部件存储:15 °C 至 +35 °C,45% 至 65% 相对湿度
    - 测试条件: 除非另有说明,所有电气特性均在+20 °C,33% 相对湿度条件下进行

    产品特点和优势


    WE-STAR-FIX Snap Ferrite磁珠具备以下显著优势:
    - 灵活的电缆固定方式:使安装过程简单且稳固,适用于不同类型的电缆连接。
    - 优异的阻抗特性:在多种频率下的阻抗表现出色,能有效抑制高频干扰。
    - 环境适应性强:可在-25 °C至+105 °C的宽温度范围内正常工作,适合多种恶劣环境。
    - 多重认证保障:符合RoHS、REACH及无卤素标准,确保环保与安全性。

    应用案例和使用建议


    应用案例:
    WE-STAR-FIX Snap Ferrite磁珠广泛应用于计算机主板、服务器、工业自动化控制系统等场合,特别是在需要EMI抑制和信号完整性保护的应用中表现出色。
    使用建议:
    - 正确选择电缆直径:根据具体应用需求,选用合适的电缆直径,确保磁珠能有效固定并发挥最佳性能。
    - 注意安装环境:确保安装环境温度在15°C到35°C之间,避免高温或低温影响磁珠的工作状态。
    - 考虑长期稳定性:若产品将被密封或灌封,则需检查灌封材料是否会导致磁珠密封不完全或损坏。

    兼容性和支持


    WE-STAR-FIX Snap Ferrite磁珠与大多数柔性电缆和相关电子设备兼容,适用于多种电路设计。Würth Elektronik eiSos提供全面的技术支持和售后服务,包括详尽的产品文档、应用指南及故障排除方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁珠安装后阻抗不稳定 | 检查电缆直径是否匹配,确认安装过程中温度是否在15°C至35°C内 |
    | 长期暴露于极端环境下导致磁珠失效 | 定期检查并更换已损坏或性能下降的磁珠 |

    总结和推荐


    综上所述,WE-STAR-FIX Snap Ferrite磁珠凭借其优良的设计、可靠的性能以及广泛的适用范围,在多种应用场景中表现出色。我们强烈推荐此产品用于各类需要EMI抑制的应用场景中,特别是那些对信号完整性和系统可靠性有高要求的场合。如果您有任何疑问或需要进一步的技术支持,欢迎随时联系制造商获取帮助。

74271733S参数

参数
磁体体积 -
初始磁导率 -
电感系数(AI) -
磁路截面积 -
容差 -
磁心因数(ΣI/A) -
有效面积(Ae) -
直径 -
磁芯材料 -
磁路长度 -
有效磁导率 -
长*宽*高 35.1mm*35.1mm*21.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 卷带包装,托盘

74271733S厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271733S数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271733S 74271733S数据手册

74271733S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.8595
3+ ¥ 29.6625
5+ ¥ 28.518
10+ ¥ 27.111
20+ ¥ 25.6725
50+ ¥ 24.234
库存: 533
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 88.98
