749012310

产品分类: 其他变压器
厂牌: WURTH
产品描述: 150μH 1:1 贴片安装 12.7mm(长度)*4mm(高度)
供应商型号: 4066195
供应商: 海外现货
标准整包数: 1

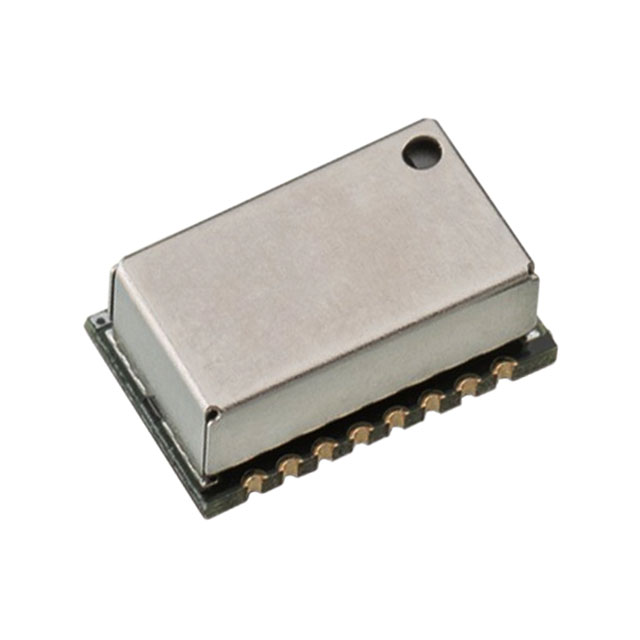

WURTH 其他变压器 749012310

749012310概述


    产品简介


    产品类型:WE-LAN AQ 10/100 Base-T SMT变压器是一种专门设计用于以太网连接的表面贴装变压器,适用于各类通用电子设备。该产品主要用于实现10/100 Mbps以太网接口的数据传输。
    主要功能:该变压器能够提供稳定的数据传输性能,包括以太网接口的隔离、信号传输及信号增强。它符合IEEE 802.3af/at标准,确保了对PoE(Power over Ethernet)的支持,能够通过网络电缆为受电设备(PD)供电。
    应用领域:这种变压器广泛应用于家庭路由器、小型企业交换机、工业控制设备、监控系统、智能家居系统等需要高速数据传输和PoE供电的场景。

    技术参数


    | 参数 | 规格 |

    | 电感值 L | 150 µH min |
    | 直流电阻 RDC1 | 3200 mΩ max |
    | 直流电阻 RDC2 | 2500 mΩ max |
    | 插入损耗 IL | -1.1 dB max |
    | 回波损耗 RL1 | -20 dB min (1-30 MHz) |
    | 回波损耗 RL2 | -18 dB min (30-60 MHz)|
    | 回波损耗 RL3 | -14 dB min (60-80 MHz)|
    | 回波损耗 RL4 | -12 dB min (80-100 MHz)|
    | 差模到共模抑制比 DCMR1 | -33 dB min (1-30 MHz) |
    | 差模到共模抑制比 DCMR2 | -33 dB min (30-60 MHz) |
    | 差模到共模抑制比 DCMR3 | -26 dB min (60-100 MHz) |
    | 共模抑制比 CMRR1 | -30 dB min (1-30 MHz) |
    | 共模抑制比 CMRR2 | -30 dB min (30-60 MHz) |
    | 共模抑制比 CMRR3 | -22 dB min (60-100 MHz) |
    | 串扰 CT | -38 dB min (1-60 MHz) |
    | 串扰 CT | -38 dB min (60-100 MHz)|
    | 额定绝缘电压 VT1 | 1500 V (RMS) |

    产品特点和优势


    独特的功能:
    - 支持10/100 Mbps以太网接口
    - 符合IEEE 802.3af/at标准
    - 提供高可靠性电源过载保护
    优势:
    - 高集成度,简化电路设计
    - 出色的电气性能,确保数据传输稳定性
    - 广泛的温度适应范围,适合各种恶劣环境

    应用案例和使用建议


    实际使用场景:
    该变压器可以广泛应用于家庭路由器、小型企业交换机和监控系统中,确保稳定的数据传输和可靠的电源供应。例如,在监控系统中,它可以用于确保摄像头的稳定视频传输和电力供应。
    使用建议:
    - 确保组件的焊接工艺符合要求,避免使用不合规的焊接方法。
    - 清洁和清洗过程中要小心处理,避免损坏线缆绝缘层。
    - 在进行灌封时,要注意材料可能的收缩和膨胀效应,建议进行手动检查以确保密封完整性。

    兼容性和支持


    兼容性:
    该产品适用于多种常见的电子设备和电路板布局,确保了广泛的兼容性。同时,为了确保最佳性能和兼容性,推荐使用官方推荐的焊盘图案(Land Pattern)。
    支持和服务:
    - 用户可以获得全面的技术支持,包括设计咨询、安装指南和技术文档。
    - 厂商提供详细的产品手册和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:焊接后发现焊点质量不佳。
    - 解决方案:检查焊接过程是否符合制造商推荐的焊接曲线,必要时重新焊接。
    2. 问题:长时间存储后发现焊接不良。
    - 解决方案:确保在包装内存放不超过12个月,并在使用前检查产品的可焊性。
    3. 问题:使用过程中出现异常噪声。
    - 解决方案:检查电流信号是否包含音频频率成分,并确保遵循正确的操作条件。

    总结和推荐


    综合评估:
    WE-LAN AQ 10/100 Base-T SMT变压器在技术和应用方面表现出色,拥有稳定的电气性能和良好的可靠性。其广泛的兼容性和供应商提供的支持服务使其成为一种非常值得信赖的选择。
    推荐使用:
    鉴于其出色的性能和广泛的应用场景,强烈推荐在需要高可靠性的数据传输和电源管理的设备中使用该变压器。对于需要通过PoE进行远程供电的应用场景,这款产品同样是一个理想选择。

749012310参数

参数
电感值 150μH
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
长*宽*高 12.7mm(长度)*4mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

749012310厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749012310数据手册

厂牌 PDF简要描述 下载
WURTH 其他变压器 WURTH 749012310 749012310数据手册

749012310封装设计

查看详情并下载
Symbol
Footprint
3D Model
