7471287

厂牌: WURTH

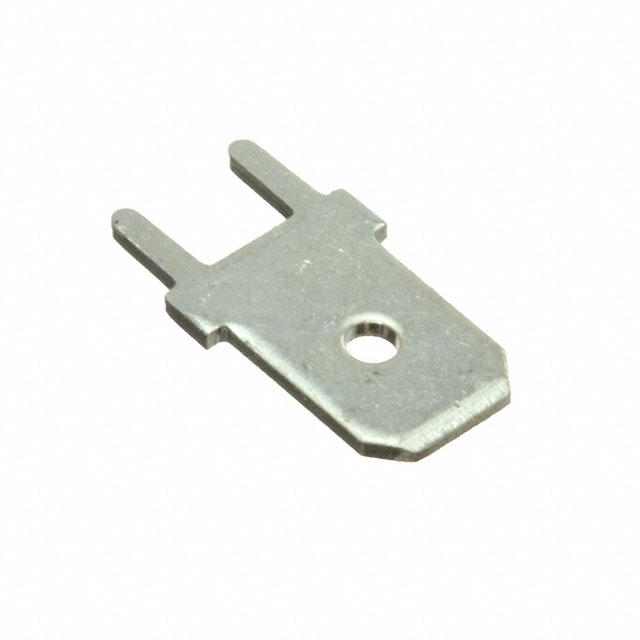

产品描述: 伍尔特 PCB插片端子 扁形端子, 公插
供应商型号: 3757671
供应商: element14
标准整包数: 1
WURTH 端子 - 快速连接/快速断开端子 7471287

7471287概述


    产品简介


    WA-MTAB Mounting Tabs(型号:7471287) 是一种用于一般电子设备的安装夹片。它们主要用于固定电路板上的电子元件,确保稳定连接。这些夹片适用于各种电子产品,如通信设备、消费类电子设备和工业控制系统等。产品设计为可适应广泛的电气连接需求,具有高度的可靠性和耐用性。

    技术参数


    - 尺寸(单位:毫米):
    - 0.81 ±0.05 1.27 -0.2
    - 5.08
    - 7.92
    - 14.02
    - 4.52 3.81
    - 6.35
    - 7.92
    - O 1.78
    - Scale - 3:1
    - 电气特性:
    - 额定电流(@20°C):15 A(最大)
    - 材料:
    - 制造材料:黄铜
    - 表面处理:锡
    - 类型:
    - 安装方向:垂直
    - 性别:公头
    - 刀片设计:6.35 mm
    - 间距(P):5.08 mm
    - 认证:
    - 符合RoHS标准:[2011/65/EU&2015/863]
    - 符合REACh标准:[(EC)1907/2006]
    - 无卤素标准:符合[IEC 61249-2-21] 和 [JEDEC JS709B]
    - 操作条件:
    - 工作温度范围:-55°C 至 +150°C
    - 存储条件(原始包装内):< 40°C;< 75% 相对湿度
    - 潮湿敏感度等级(MSL):1级

    产品特点和优势


    1. 高可靠性:通过国际标准认证,确保在广泛的工作条件下提供可靠性能。
    2. 广泛的应用范围:适用于多种电子设备,满足不同应用场景的需求。
    3. 易于安装:垂直安装设计,便于在电路板上进行快速安装和定位。
    4. 良好的散热性能:通过合理的材料选择和设计,有效降低组件温度,延长使用寿命。
    5. 低维护成本:黄铜材料和表面锡处理,减少氧化和腐蚀的风险,延长使用寿命,降低维护成本。

    应用案例和使用建议


    - 应用案例:WA-MTAB Mounting Tabs 常用于通信设备和消费类电子设备中,作为固定连接器和保护电路板的固定件。

    - 使用建议:
    - 在组装时确保每个夹片与电路板紧密接触,以确保稳定性和良好的电气连接。
    - 使用推荐的焊接曲线进行焊接,避免非标准焊接导致的损坏。
    - 清洁过程中不要使用刷子,以免刮伤夹片表面,影响性能。
    - 若需要对成品进行灌封,务必检查灌封材料是否会导致收缩或膨胀,以免影响密封效果。

    兼容性和支持


    - 兼容性:WA-MTAB Mounting Tabs 适用于大多数标准电路板制造工艺和焊接方法。如果要应用于特殊领域,如军事、航空等,需要事先向制造商申请书面批准。
    - 支持和维护:Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和支持服务。若遇到任何技术问题,可以联系销售工程师获取帮助。

    常见问题与解决方案


    1. 问题:焊接过程中发现焊接不良。
    - 解决方案:确保使用符合标准的焊接曲线进行焊接。如果焊接不理想,重新评估焊接曲线并进行调整。

    2. 问题:清洁过程中损坏了夹片。
    - 解决方案:使用推荐的清洗剂和方法,不要使用刷子,以免刮伤夹片表面。

    3. 问题:长时间存储后出现终端损坏。
    - 解决方案:确保所有产品在12个月内使用,存储时避免直接阳光照射,并保持适当的湿度和温度条件。

    总结和推荐


    WA-MTAB Mounting Tabs 在多种应用场景中表现出色,具备高可靠性和广泛应用能力。它们适合于通信设备、消费类电子产品和工业控制系统的组装。通过详细的认证和严格的质量控制,这些安装夹片提供了卓越的性能和稳定性。对于寻求稳定连接解决方案的设计师和制造商来说,这款产品是一个值得推荐的选择。

7471287参数

参数
长*宽*高 14.02mm*7.92mm*810μm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

7471287厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7471287数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 快速连接/快速断开端子 WURTH 7471287 7471287数据手册

7471287封装设计

查看详情并下载
Symbol
Footprint
3D Model
