418121270802

产品分类: 拨码开关
厂牌: WURTH
产品描述: Wurth Elektronik DIP开关, 2位置, 单刀单掷触点, 表面, 凸起执行器
供应商型号: 10B-3806096-4
供应商: 国内现货
标准整包数: 1

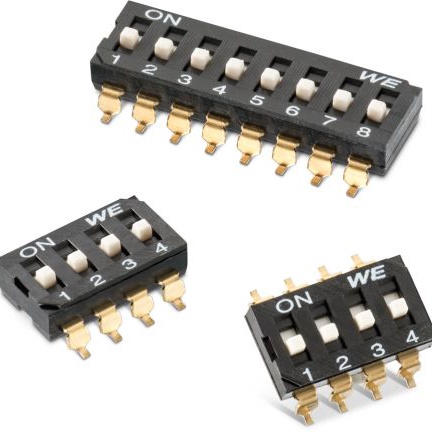

WURTH 拨码开关 418121270802

418121270802概述

    WS-DISV Small Compact SMT Dip Switch 技术手册

    产品简介


    WS-DISV 是一款小型紧凑型表面贴装拨动开关,专为一般电子设备设计。它采用 2.54mm 的标准尺寸,适用于各种需要手动切换电路状态的应用场合。其主要功能包括提供稳定的电流通断控制,确保设备在不同状态下稳定运行。应用领域广泛,例如家用电器、工业自动化设备、办公自动化设备等。

    技术参数


    - 外形尺寸:
    - 高度 (h): 1.0mm
    - 宽度 (q): 7.62mm
    - 长度 (L): 6.02mm
    - 推升式按钮 (Actuator Type): Raise Type
    - 电气特性:
    - 极数 (Poles): 2
    - 额定电流 (Switching): 25mA
    - 额定电压 (Switching): 24V (DC)
    - 额定电流 (Non-Switching): 100mA
    - 额定电压 (Non-Switching): 50V (DC)
    - 接触电阻 (Initial): 50mΩ 最大
    - 接触电阻 (After Life Test): 100mΩ 最大
    - 绝缘电阻 (RISO): 100MΩ 最小 (500V DC)
    - 耐压 (Withstanding Voltage): 500V AC (1分钟)
    - 机械特性:
    - 操作力 (Operation Force): 600g 最大
    - 电气寿命 (Electrical Life): 2000 次 (25mA / 24V DC)
    - 机械寿命 (Mechanical Life): 2000 次最小
    - 工作温度范围 (Operating Temperature): -40°C 至 +85°C
    - 存储条件 (Storage Conditions): <40°C, <75% RH
    - 材料特性:
    - 覆盖材料 (Cover Material): PA9T
    - 基材 (Base Material): PA9T
    - 按钮材料 (Actuator Material): PA46
    - 触点材料 (Contact Material): 铜合金, 表面镀金
    - 端子材料 (Terminal Material): 铜合金, 表面镀金

    产品特点和优势


    - 小型化设计: WS-DISV 采用了紧凑的设计,非常适合空间有限的应用场景。
    - 高可靠性: 具有2000次以上的电气寿命和机械寿命,确保长期可靠使用。
    - 宽温范围: 可在极端环境下(-40°C 至 +85°C)正常工作,适用于多种恶劣环境。
    - 阻燃材料: 采用了 UL94 V-0 等级的材料,保证了产品的安全性能。
    - 高接触稳定性: 初始接触电阻和耐压测试结果表明其具有良好的电气稳定性。

    应用案例和使用建议


    - 家用电器: 在冰箱、洗衣机等家电设备中作为电路控制开关。
    - 工业自动化: 用于工业控制面板上的手动操作。
    - 办公自动化: 用于打印机、复印机等设备中进行手动模式切换。
    使用建议:
    - 正确安装: 确保焊接过程符合制造商的规范,避免使用非标准焊锡方法。
    - 存储条件: 存储时保持在推荐的温度和湿度条件下,避免直接暴露于阳光下。
    - 操作规范: 在电路完全冷却前不要改变拨动开关的状态,避免反复使用超过规定力度,以防损坏。

    兼容性和支持


    - 兼容性: 本产品可与大多数通用的 SMD 设备兼容,无需特殊适应。
    - 技术支持: Würth Elektronik 提供详尽的技术文档和支持服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题1: 开关出现频繁跳变。
    - 解决方案: 检查焊接是否符合标准,必要时重新焊接。
    - 问题2: 开关在特定温度下失效。
    - 解决方案: 确认操作温度在规定的范围内,如超出范围需采取适当保护措施。
    - 问题3: 开关按钮卡住。
    - 解决方案: 清理按钮周围的灰尘,避免堵塞。

    总结和推荐


    WS-DISV 小型紧凑型 SMT 拨动开关是一款高度可靠的电子产品,适用于多种应用场合。其独特的设计、卓越的电气性能和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐这一产品给需要高效、可靠电路控制的用户。

418121270802参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 6.02mm(长度)*4.4mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

418121270802厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

418121270802数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 418121270802 418121270802数据手册

418121270802封装设计

查看详情并下载
Symbol
Footprint
3D Model
