74271733

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-FIX系列 8mm孔径
供应商型号: 8150015
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74271733

74271733概述

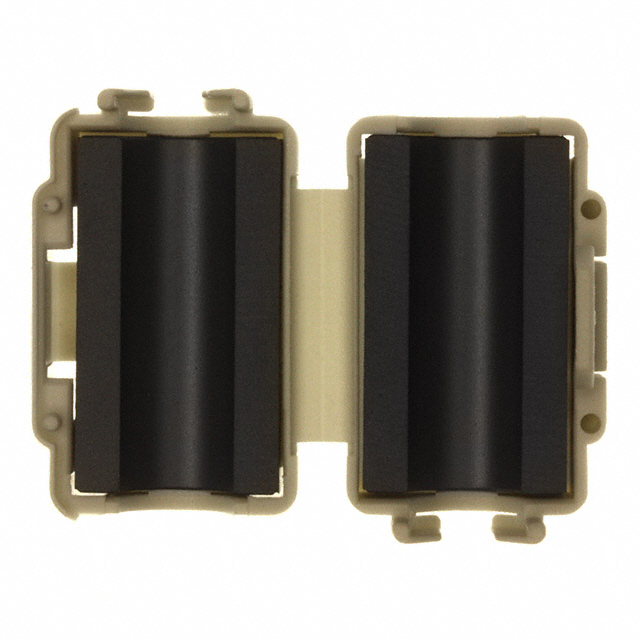

    WE-STAR-FIX Snap Ferrite with Flexible Cable Fixing

    1. 产品简介


    WE-STAR-FIX Snap Ferrite 是一款专为通用电子产品设计的电子元器件,具有灵活电缆固定的特点。它主要应用于需要减少电磁干扰(EMI)的场合,如消费电子、工业控制设备和通信系统等。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    | 参数 | 值 | 单位 | 容差 |

    | 尺寸 | 21.7 x 35.1 x 18.2 (典型值) | mm | - |
    | 适用电缆直径 | 4.5 - 8.0 | mm | - |
    | 阻抗(单匝) | @ 25 MHz | 145 | Ω | ±25% |
    | 阻抗(单匝) | @ 100 MHz | 246 | Ω | ±25% |
    | 阻抗(双匝) | @ 25 MHz | 607 | Ω | 典型值 |
    | 阻抗(双匝) | @ 100 MHz | 755 | Ω | 典型值 |
    | 温度范围(存储) | 15 - 35 | °C | - |
    | 温度范围(存储湿度) | < 40 | °C | - |
    | 存储湿度范围 | < 75 | %RH | - |
    | 温度范围(操作) | -25 - 105 | °C | - |

    3. 产品特点和优势


    WE-STAR-FIX Snap Ferrite 的独特功能和优势如下:
    - 适用广泛:适用于4.5至8毫米直径的电缆,适用于多种电子设备。
    - 阻抗高:在高频下具有较高的阻抗,可以有效抑制电磁干扰。
    - 温度适应性强:可在广泛的温度范围内工作和存储,适应多种环境条件。
    - 可靠性高:经过严格的测试,确保在不同应用场景中的可靠性和稳定性。

    4. 应用案例和使用建议


    根据技术手册中的信息,WE-STAR-FIX Snap Ferrite 可以用于以下应用场景:
    - 消费电子:例如手机充电线,可以减少充电过程中产生的电磁干扰。
    - 工业控制设备:例如PLC控制器,可提高系统的稳定性和可靠性。
    - 通信设备:例如路由器和交换机,可以减少信号传输过程中的电磁干扰。
    使用建议:
    - 确保在处理前将零件存储在一个温度在15到35°C的环境中至少一小时。
    - 在安装过程中保持环境温度在15到35°C之间。
    - 确保使用符合规格的电缆直径,以避免影响保修条款。

    5. 兼容性和支持


    WE-STAR-FIX Snap Ferrite 与其他标准电子元器件兼容,并且制造商提供相应的技术支持和维护服务。如有任何疑问,可以通过电话或电子邮件联系制造商。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决办法:
    - 问题1:零件在安装时温度超出规定范围。
    - 解决方案:将零件存储在规定温度范围内至少一小时后再进行安装。
    - 问题2:零件损坏或失效。
    - 解决方案:检查安装过程中是否有机械冲击或不当操作,必要时联系制造商寻求帮助。
    - 问题3:无法正常工作。
    - 解决方案:确保正确连接电缆,重新检查安装位置和电缆直径是否符合要求。

    7. 总结和推荐


    综上所述,WE-STAR-FIX Snap Ferrite 是一款设计精良、性能稳定的电子元器件。它具备广泛的适用范围、高可靠性以及易于使用的特性。特别适合需要减少电磁干扰的应用场景。强烈推荐使用这款产品,以提升电子设备的整体性能和可靠性。

74271733参数

参数
初始磁导率 -
磁芯材料 -
磁体体积 -
有效面积(Ae) -
电感系数(AI) -
直径 -
磁路长度 -
有效磁导率 -
磁心因数(ΣI/A) -
容差 ±25%
磁路截面积 -
长*宽*高 35.1mm*21.7mm*18.2mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

74271733厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271733数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271733 74271733数据手册

74271733封装设计

查看详情并下载
Symbol
Footprint
3D Model
