7427226

产品分类: 磁芯
厂牌: WURTH

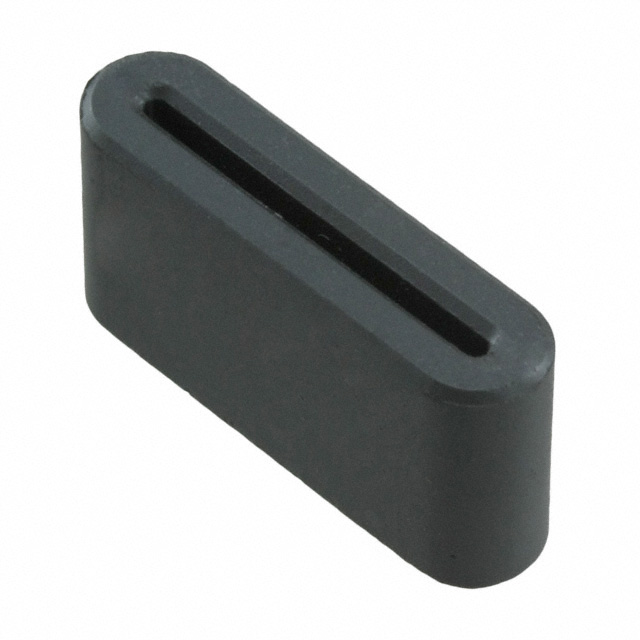

产品描述: Wurth Elektronik 扣式磁环, 内部尺寸 18.8 x 1.1mm, 外部尺寸 23.8 x 12 x 6.3mm
供应商型号: 1890711
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 7427226

7427226概述

    # WE-FLAT Flat Ferrite Core 技术手册解析

    产品简介


    WE-FLAT Flat Ferrite Core 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一款高性能铁氧体磁芯,适用于通用电子设备中的电磁兼容(EMC)和电感解决方案。这款产品具有高初始磁导率(µi = 620 typ.)和较高的居里温度(TC = 150°C typ.),适合用于电缆屏蔽和高频滤波场景。其广泛应用于消费类电子产品、工业控制设备及通信设备等领域。

    技术参数


    以下为该产品的关键技术规格:
    - 物理尺寸:
    - 长度 (L):22.00 ±0.3 mm
    - 宽度 (W):33.50 ±0.3 mm
    - 高度 (H):28.00 ±0.3 mm
    - 电缆适用范围:
    - 最大电缆宽度:18.5 mm
    - 最大支持极数:13 极
    - 网格间距:1.27 mm
    - 材料:4W620
    - 初始磁导率:µi = 620 typ.
    - 居里温度:TC = 150 °C typ.
    - 阻抗特性(测试条件:+20 °C,33% RH):
    - 阻抗 @ 25 MHz:30 Ω ±25%
    - 阻抗 @ 100 MHz:75 Ω ±25%
    - 工作环境:
    - 操作温度范围:-25°C 至 +125°C
    - 存储条件:< 40°C,< 75% RH
    - 认证:
    - RoHS 符合指令 [2011/65/EU&2015/863]
    - REACH 符合规定 [(EC)1907/2006]
    - 卤素含量符合标准 [JEDEC JS709B 和 IEC 61249-2-21]

    产品特点和优势


    1. 高磁导率:初始磁导率为 620 typ.,显著提升高频信号的屏蔽效果。
    2. 宽广的工作温度范围:-25°C 至 +125°C 的操作温度范围使其适应严苛的工业环境。
    3. 优异的阻抗特性:阻抗随频率变化表现出良好的抑制效果,在 25 MHz 和 100 MHz 下分别达到 30 Ω 和 75 Ω。
    4. 可靠性高:符合多项环保法规(RoHS、REACH、卤素自由),并提供详尽的可靠性报告。
    5. 便捷安装:设计紧凑且兼容多种电缆直径,适用于复杂布线场景。

    应用案例和使用建议


    应用案例
    1. 消费电子设备:适用于笔记本电脑、平板电脑的 USB 接口保护,防止高频干扰对设备的影响。
    2. 工业控制设备:在变频器或电机驱动器中作为滤波器,提高系统的稳定性。
    3. 通信设备:用于路由器、交换机的电磁干扰抑制,满足严格的电磁兼容要求。
    使用建议
    - 在选择电缆时,确保电缆宽度不超过 18.5 mm,并依据极数需求进行正确连接。
    - 安装时需注意避免电缆过度弯曲或受到外力冲击,以保护铁氧体核心的完整性。
    - 在高温环境下使用时,建议定期检查产品的热管理措施,避免温度超过标称值。

    兼容性和支持


    - 兼容性:WE-FLAT 平面铁氧体核心可兼容 AWG26 规格的电缆,并支持最大 13 极设计。
    - 技术支持:Würth Elektronik 提供详尽的技术文档和售后服务,可通过官方渠道获取支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品存放时间超过 12 个月导致性能下降 | 应尽快投入使用,避免长期存储。若必须存储,需严格遵循包装上的存储条件。 |
    | 铁氧体表面出现氧化现象 | 确保存储环境无酸性和咸湿条件,必要时增加防护涂层。 |
    | 温度上升超出允许范围 | 检查散热系统,确保环境温度在安全范围内。 |

    总结和推荐


    WE-FLAT Flat Ferrite Core(型号 7427226)凭借其卓越的性能参数、广泛的适用性和可靠的品质保障,在电磁兼容和电感解决方案领域表现出色。该产品特别适合需要高初始磁导率和优良热稳定性的应用场景。总体而言,我们强烈推荐此款产品给希望提升设备性能的工程师和设计师。
    如果您需要进一步技术支持或定制化服务,请访问 Würth Elektronik 的官方网站或联系当地销售代表。

7427226参数

参数
初始磁导率 -
磁芯材料 -
有效磁导率 -
直径 -
磁路截面积 -
容差 ±25%
磁路长度 -
磁体体积 -
磁心因数(ΣI/A) -
电感系数(AI) -
有效面积(Ae) -
长*宽*高 12mm*23.8mm*6.3mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

7427226厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7427226数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 7427226 7427226数据手册

7427226封装设计

查看详情并下载
Symbol
Footprint
3D Model
