74271112

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-TEC系列 6mm孔径
供应商型号: 10B-1635394-346
供应商: 国内现货
标准整包数: 1

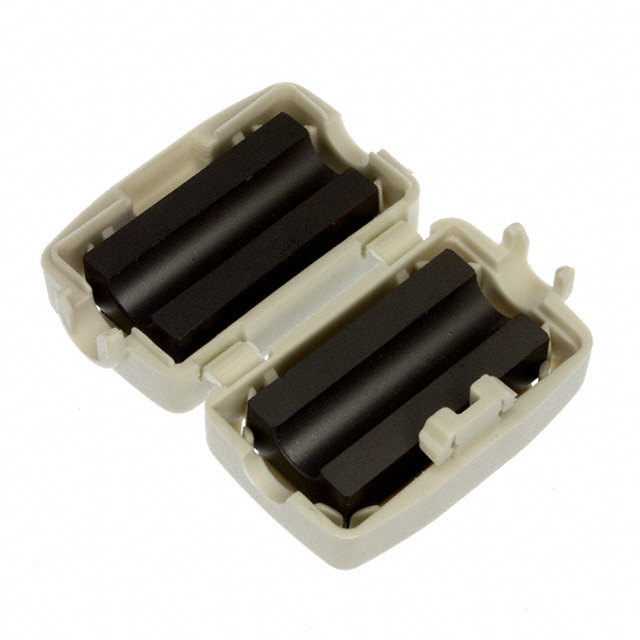

WURTH 磁芯 74271112

74271112概述


    产品简介


    WE-STAR-TEC Snap Ferrite是一款专为通用电子设备设计的电感元件,采用安全钥匙技术。该元件的主要功能是在高频信号中提供电磁干扰抑制(EMI)。它适用于各种消费电子产品、通信设备和工业控制设备,确保电路稳定运行,提高系统可靠性。

    技术参数


    | 参数 | 规格值 | 单位 | 公差 |
    ||
    | 外形尺寸 | 41,0 ±1,0 | mm
    18,0 ±1,0 | mm
    23,4 ±1,0 | mm
    | 额定适用电缆直径 | 4.5 - 6.0 | mm
    | 阻抗 @ 25 MHz (单圈) | 176 | Ω | ±25% |
    | 阻抗 @ 100 MHz (单圈) | 321 | Ω | ±25% |
    | 阻抗 @ 25 MHz (双圈) | 773 | Ω | typ. |
    | 阻抗 @ 100 MHz (双圈) | 806 | Ω | typ. |
    | 工作温度范围 | -25 to +105 | °C
    | 存储条件 (原包装) | < 40°C ; < 75%RH
    | 存储条件 (单独) | 15°C to +35°C; 45% to 65%RH

    产品特点和优势


    - 安全钥匙技术:独特的安全锁设计,方便安装并防止意外脱落。
    - 高阻抗特性:在不同频率下具有优异的阻抗特性,有效抑制高频噪声。
    - 宽适用范围:支持多种直径的电缆,适合广泛的应用场景。
    - 环保认证:符合RoHS、REACH等国际标准,确保无卤素和环保要求。
    - 高可靠性:通过严格的质量测试和可靠性评估,确保长期稳定性。

    应用案例和使用建议


    应用案例
    WE-STAR-TEC Snap Ferrite常用于需要电磁屏蔽的场合,如:
    - 消费类电子产品(如手机、平板电脑)
    - 通信设备(如路由器、交换机)
    - 工业控制系统(如PLC)
    使用建议
    - 在安装过程中,注意保持工作温度在15°C至35°C之间。
    - 存储时,尽量保持湿度在45%至65%RH范围内,避免直接阳光照射。
    - 避免将组件暴露在酸性或盐性环境中,以免氧化或损害材料特性。

    兼容性和支持


    WE-STAR-TEC Snap Ferrite可与多种电缆配合使用,具有广泛的兼容性。厂商提供了全面的技术支持,包括安装指导、故障排除和技术文档,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:如何判断是否正确安装?
    - 答:检查组件是否牢固固定,并且没有明显的松动现象。使用多圈线圈时,阻抗值应在规定的范围内。
    2. 问:存储时需要注意什么?
    - 答:存储时应保持在<40°C和<75%RH的条件下。如果超过12个月未使用,需重新检验其机械性能。
    3. 问:如何处理焊接过程中的温度上升问题?
    - 答:确保焊接温度不超过制造商规定的最大温度,以避免损坏组件。

    总结和推荐


    WE-STAR-TEC Snap Ferrite以其独特的安全钥匙技术和优异的阻抗特性,成为市场上一款高性能的电感元件。其广泛的兼容性和可靠的性能使其成为众多应用领域的首选。虽然其使用场景有限,但对于需要电磁屏蔽的设备来说,无疑是一个理想的选择。因此,强烈推荐使用这款产品。

74271112参数

参数
初始磁导率 620µi
电感系数(AI) -
有效磁导率 -
磁路截面积 -
有效面积(Ae) -
磁芯材料 4 W 620
磁心因数(ΣI/A) -
磁体体积 -
容差 -
磁路长度 -
直径 -
长*宽*高 40.5mm*23.7mm*18.2mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

74271112厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271112数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271112 74271112数据手册

74271112封装设计

查看详情并下载
Symbol
Footprint
3D Model
