74278081

产品分类: 磁芯
厂牌: WURTH
产品描述:
供应商型号: 3812707
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74278081

74278081概述


    产品简介

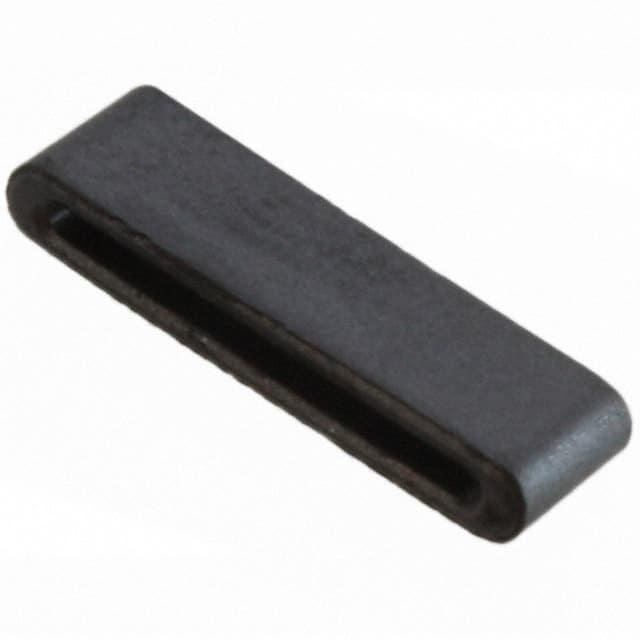

    WE-FLAT Flat Ferrite Core 是一款专为一般电子设备设计的扁平磁芯。其主要功能是作为电磁干扰(EMI)抑制元件,广泛应用于通信、消费电子、工业控制等领域。这些磁芯通过吸收和耗散高频噪声来保护敏感电子设备免受干扰。

    技术参数


    - 尺寸:长 11.0 mm ± 0.3 mm;宽 13.5 mm ± 0.3 mm;高 0.5 mm (+0,4 -0,0) mm。
    - 适用电缆直径:最大 10.7 mm。
    - 材料:4W810。
    - 初始磁导率:μi 180 典型值。
    - 居里温度:TC 150 °C 典型值。
    - 阻抗特性:
    - 阻抗 @ 25 MHz:7 Ω ± 25%。
    - 阻抗 @ 100 MHz:19 Ω ± 25%。
    - 认证:符合 RoHS 和 REACH 标准。
    - 工作温度范围:-25 °C 到 +125 °C。
    - 存储条件:温度 < 40 °C,湿度 < 75% RH。

    产品特点和优势


    WE-FLAT Flat Ferrite Core 的主要特点是高磁导率和良好的热稳定性。这些特性使其能够在广泛的频率范围内提供优异的 EMI 抑制效果。相比其他同类产品,它具有更高的可靠性,特别是在高温环境下依然保持稳定。此外,该产品还通过严格的认证,确保了其在环保和安全性方面的高标准。

    应用案例和使用建议


    WE-FLAT Flat Ferrite Core 常见的应用场景包括计算机网络设备、智能手机、工业控制系统等。为了更好地发挥其性能,建议在设计时考虑以下几点:
    1. 确保电缆直径不超过 10.7 mm。
    2. 考虑环境温度和湿度的影响,避免极端条件下的使用。
    3. 在必要时进行手动检查,以确保封装材料不会对磁芯产生不良影响。

    兼容性和支持


    WE-FLAT Flat Ferrite Core 设计上与常见的电路板和其他电子元器件高度兼容,可以方便地集成到现有系统中。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    1. Q: 如何确保正确的电缆直径?
    - A: 检查并确认电缆直径不超过 10.7 mm。如果需要,使用合适的工具进行测量。

    2. Q: 在高温环境中使用需要注意什么?
    - A: 确保温度不超过 125 °C,并定期检查设备的运行状态,确保长期可靠性。
    3. Q: 如何应对环境湿度影响?
    - A: 存储时尽量将设备放置在温度 < 40 °C,湿度 < 75% RH 的环境中。

    总结和推荐


    WE-FLAT Flat Ferrite Core 在设计和性能方面都表现出色,适用于多种电子设备,特别是那些对电磁干扰敏感的应用场合。其高磁导率、良好的热稳定性和可靠的认证标准,使其在市场上具备很强的竞争力。总体而言,我们强烈推荐这款产品用于需要高效 EMI 抑制的场合。

74278081参数

参数
有效面积(Ae) -
磁体体积 -
电感系数(AI) -
磁心因数(ΣI/A) -
磁路长度 -
有效磁导率 -
直径 -
磁芯材料 -
容差 -
初始磁导率 -
磁路截面积 -
长*宽*高 4mm*13.5mm*2mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

74278081厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74278081数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74278081 74278081数据手册

74278081封装设计

查看详情并下载
Symbol
Footprint
3D Model
