865060745003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 22μF 63V 贴片安装 7.7mm(高度)
供应商型号: 2837325
供应商: 海外现货
标准整包数: 1

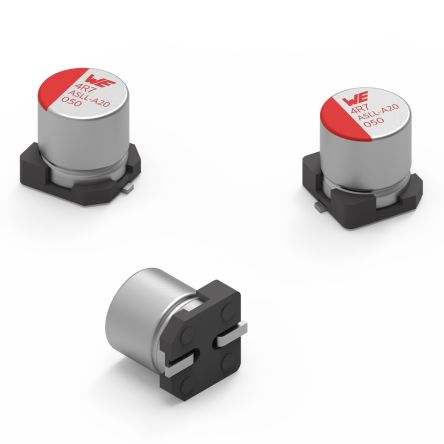

WURTH 铝电解电容 865060745003

865060745003概述

    电子元器件技术手册:铝电解电容器

    1. 产品简介


    这款铝电解电容器是专为一般电子产品设计的,具备出色的性能和可靠性。它属于电容器系列,主要用于存储电荷并提供稳定电压。其主要功能包括平滑直流电压、储能及滤波。这种电容器广泛应用于消费电子、工业控制设备及通信设备等领域。

    2. 技术参数


    以下是该电容器的主要技术参数:
    - 尺寸: 直径 6.3 mm,长度 7.7 mm(最大)
    - 材料厚度: 最大 0.3 mm
    - 额定电容: 22 µF
    - 容差: ±20%
    - 额定电压: 63 V (DC)
    - 漏电流: 最大 13.86 µA
    - 损耗因子: 最大 10%
    - 纹波电流: 100 kHz @ 105 °C 时最大 120 mA
    - 阻抗: 100 kHz @ 20 °C 时最大 1000 mΩ
    - 推荐焊盘图案:
    - `fw1`: 3.5 mm
    - `pw`: 不适用
    - 存储条件: 温度 5-35 °C,湿度 < 75% RH
    - 工作温度范围: -55 °C 至 +105 °C
    - 耐久性: 2000 小时 @ 63 V (DC) / 最大纹波电流

    3. 产品特点和优势


    - 高稳定性: 额定电压为 63V,在宽泛的工作温度范围内具有稳定的性能。
    - 长寿命: 设计寿命为 2000 小时,适合长期稳定运行的应用。
    - 低泄漏电流: 漏电流低,确保长时间稳定运行。
    - 快速响应: 纹波电流能力强,适合需要快速响应的应用场景。
    - 环保认证: 符合 REACH 和 RoHS 要求,保证产品的环境友好性。

    4. 应用案例和使用建议


    此电容器适用于多种应用场景,例如:
    - 电源管理: 在电源供应器中用于滤波和稳压。
    - 通信设备: 作为旁路电容或去耦电容以改善信号质量。
    - 消费电子: 如手机和平板电脑中的电路板,用于储能和平滑直流电压。
    使用建议:
    - 避免过压: 严格遵守额定电压值,避免过电压损坏电容器。
    - 控制温度: 避免在高温环境下使用,防止内部化学反应加速。
    - 空间要求: 确保电容器顶部有足够的空间来释放内部压力。
    - 定期检查: 在工业应用中定期检查电容器,及时发现潜在故障。

    5. 兼容性和支持


    - 焊接规范: 需要符合特定的焊接规范,确保焊接质量和可靠性。
    - 客户支持: Würth Elektronik 提供详尽的技术支持和售后服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    1. 问题: 电容器如何处理纹波电流?
    - 解答: 请参考数据手册中的最大纹波电流值,并在实际应用中保持在其限值之内。过高的纹波电流可能导致内部过热。
    2. 问题: 如何判断电容器是否正常工作?
    - 解答: 可通过测量电容值、漏电流和损耗因子来进行初步诊断。如果这些值超出容许范围,则需更换电容器。

    7. 总结和推荐


    综上所述,这款铝电解电容器以其出色的稳定性和长寿命成为众多应用的理想选择。考虑到其广泛的适用范围和严格的使用规范,强烈推荐在需要高可靠性的应用场景中采用此产品。用户在使用过程中需严格遵循手册中的指导,以确保最佳性能和安全。

865060745003参数

参数
电容值 22μF
额定电压 63V
容差 -
ESR-等效串联电阻 -
纹波电流 -
工作寿命 -
长*宽*高 7.7mm(高度)
安装方式 贴片安装
包装方式 卷带包装

865060745003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865060745003数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865060745003 865060745003数据手册

865060745003封装设计

查看详情并下载
Symbol
Footprint
3D Model
