74271142

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-TEC系列 5.4mm孔径
供应商型号: 2066880
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74271142

74271142概述


    产品简介

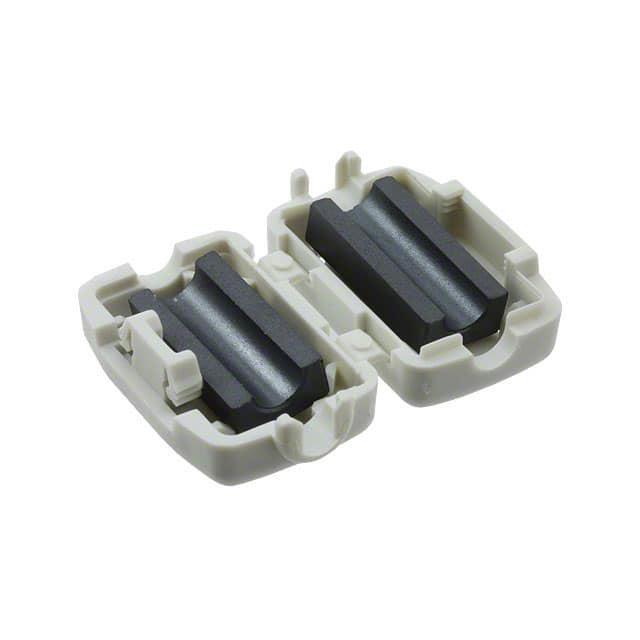

    WE-STAR-TEC Snap Ferrite with Safety Key Technology
    产品类型: 捷变磁环
    主要功能: 用于电子设备中的电磁干扰(EMI)抑制,具备安全锁键技术。
    应用领域: 广泛应用于消费电子、通信设备、工业控制等领域,特别适用于需要减少电磁干扰的场合。

    技术参数


    - 尺寸(mm): 长度:32.6 ±1.0,宽度:13.0 ±1.0,高度:19.0 ±1.0
    - 适用电缆直径: Ø 3.5 - 5.0 mm
    - 阻抗(Ω):
    - 25 MHz,1圈:98 Ω ±25%
    - 100 MHz,1圈:182 Ω ±25%
    - 25 MHz,2圈:401 Ω typ.
    - 100 MHz,2圈:709 Ω typ.
    - 材料特性: 初始磁导率 µi:620 typ.,居里温度 TC:150 °C typ.
    - 认证:
    - 符合RoHS标准
    - 符合REACh标准
    - 无卤素标准
    - 温度要求:
    - 安装过程温度:+15 °C 至 +35 °C
    - 工作温度:-25 °C 至 +105 °C
    - 存储条件:原包装:< 40 °C;< 75% RH;拆包:< 15 °C 至 +35 °C;45% 至 65% RH

    产品特点和优势


    特点:
    - 安全锁键技术: 提供额外的安全保障,防止未经授权的操作。
    - 宽适用范围: 可用于不同直径的电缆,方便灵活应用。
    - 高可靠性: 经过严格的测试和认证,确保在各种环境下稳定运行。
    优势:
    - 高效EMI抑制: 能有效抑制高频信号产生的电磁干扰。
    - 易于安装: 快速安装,减少生产成本。
    - 环保材料: 符合RoHS、REACh和无卤素标准,对环境友好。

    应用案例和使用建议


    应用场景:
    - 消费电子产品: 如智能手机、平板电脑等。
    - 通信设备: 如路由器、交换机等。
    - 工业控制: 如PLC控制系统等。
    使用建议:
    - 确保安装过程中电缆直径符合适用范围。
    - 在安装前将组件预热到15至35°C,以保证安装质量。
    - 定期检查存储条件,避免高温高湿环境影响组件性能。

    兼容性和支持


    兼容性:
    - 适用于广泛类型的电缆,直径范围为3.5 mm至5.0 mm。
    支持:
    - 提供详尽的技术文档和支持,包括安装指南和故障排查手册。
    - 通过官方渠道获取详细的产品规格和使用说明。

    常见问题与解决方案


    - 问题1: 组件在使用过程中产生异常声音。
    解决方法: 检查电缆直径是否在适用范围内,确保安装牢固。
    - 问题2: 组件温度异常升高。
    解决方法: 检查安装环境温度是否在正常范围内,确保通风良好。
    - 问题3: 电磁干扰未得到有效抑制。
    解决方法: 检查电缆直径是否匹配,确认安装工艺正确。

    总结和推荐


    综合评估:
    - 优点: 高效的EMI抑制能力、良好的安全性和稳定性、广泛的适用范围。
    - 缺点: 仅限于一般电子设备使用,不适合安全性要求极高的应用。
    推荐:
    - 推荐用于一般电子设备,特别是需要抑制电磁干扰的应用场合。由于该产品不具备针对极端环境和高安全性要求的应用资质,不建议在军事、航空航天等高安全标准环境中使用。

74271142参数

参数
直径 -
磁体体积 -
有效磁导率 -
初始磁导率 -
磁芯材料 铁氧体
磁路截面积 -
有效面积(Ae) -
磁路长度 -
容差 -
电感系数(AI) -
磁心因数(ΣI/A) -
长*宽*高 32.5mm*13.2mm*18.8mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 托盘

74271142厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271142数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271142 74271142数据手册
