860240978004

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 47μF 160V 通孔安装 20mm(长度)*13mm(宽度)
供应商型号: 4061480
供应商: 海外现货
标准整包数: 1

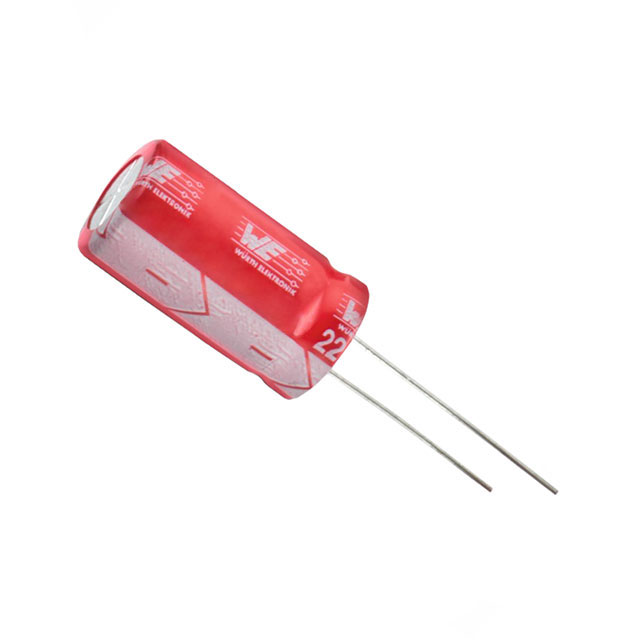

WURTH 铝电解电容 860240978004

860240978004概述


    产品简介

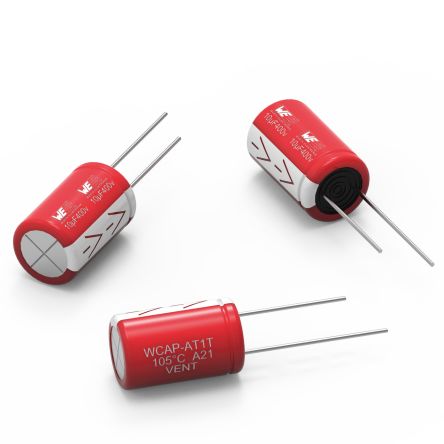

    WCAP-AT1H铝电解电容器
    WCAP-AT1H 是一种铝电解电容器,专门设计用于一般电子设备中。这类电容器具有高电容值和较高的额定电压,适用于需要稳定电容值和良好温度特性的各种电路应用。铝电解电容器因其较大的容量和相对较低的成本而被广泛应用于消费电子、工业控制和通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 容量(C) | 47 µF ±20% |
    | 额定电压(UR) | 160 V DC 最大 |
    | 漏电流(ILEAK) | 400.8 µA 最大 |
    | 电介质损耗因子(DF) | 15% 最大 |
    | 纹波电流(IRIPPLE) | 680 mA(100 kHz @ 105 °C)最大 |
    | 工作温度范围 | -25 °C 至 +105 °C |
    | 储存条件 | 5 °C 至 35 °C,湿度< 75% |
    | 封装尺寸 | 13.0 mm × 20.0 mm |
    | 针脚直径(ØF) | 0.6 mm ±0.02 |
    | 孔直径(Øf) | 0.9 mm ±0.02 |
    | 引脚间距(p) | 5 mm ±0.5 |

    产品特点和优势


    特点和优势
    1. 高可靠性:电容器经过严格的耐久测试,能在恶劣环境中长期稳定运行。
    2. 宽工作温度范围:从-25°C到+105°C的工作温度范围使其适合多种应用场景。
    3. 优秀的电性能:低ESR(等效串联电阻),高纹波电流处理能力。
    4. 环境友好:符合REACH和RoHS标准,对环境友好。
    5. 结构紧凑:小型化设计,节省空间,方便安装和集成。

    应用案例和使用建议


    应用案例
    1. 电源滤波:铝电解电容器用于电源滤波,减小输出纹波电压,提高电源稳定性。
    2. 音频设备:在音频放大器中作为耦合电容,提供良好的音质表现。
    3. 电机驱动:用于电机驱动电路中平滑逆变器输出,减少噪声。
    使用建议
    1. 避免反接:确保正确连接电容器,避免反向电压导致损坏。
    2. 散热管理:高纹波电流条件下,注意电容器的散热,防止过热。
    3. 存储条件:在合适的环境下存储,避免湿度和极端温度影响。

    兼容性和支持


    兼容性
    WCAP-AT1H 电容器可与大多数PCB组件兼容,适用于焊接工艺,例如波峰焊和手工焊接。但需注意焊料温度和焊接时间以防止电容器损坏。
    支持和服务
    Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持,包括安装指导、售后支持等。客户可以通过其官方网站获得详细的资料和指南,以确保正确使用和维护产品。

    常见问题与解决方案


    1. 如何避免电容器损坏?
    - 解决方案:避免反向电压和过电压,保持正确的存储条件,合理安排焊接工艺。
    2. 如何选择合适的焊接工艺?
    - 解决方案:根据电容器的耐温等级选择合适的焊接温度和时间,参照波峰焊工艺规范。
    3. 如何正确清洗电容器?
    - 解决方案:避免使用含有卤素溶剂的清洗剂,使用无害的溶剂进行清洗并确保充分干燥。

    总结和推荐


    综上所述,WCAP-AT1H 铝电解电容器以其高可靠性、宽工作温度范围和出色的电性能,成为电子设备中的理想选择。尽管其使用过程中需注意一定的安全措施,但通过正确的安装和维护,可以最大限度地发挥其性能优势。因此,我们强烈推荐在各种电子应用中使用这款电容器。

860240978004参数

参数
电容值 47μF
额定电压 160V
容差 -
ESR-等效串联电阻 -
工作寿命 -
纹波电流 -
长*宽*高 20mm(长度)*13mm(宽度)
安装方式 通孔安装
包装方式 盒装

860240978004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860240978004数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860240978004 860240978004数据手册

860240978004封装设计

查看详情并下载
Symbol
Footprint
3D Model
