865080353014

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 330μF 16V ±20% 2000h@ 105°C 357.5mA@ 120Hz,550mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 4257071
供应商: 海外现货
标准整包数: 1

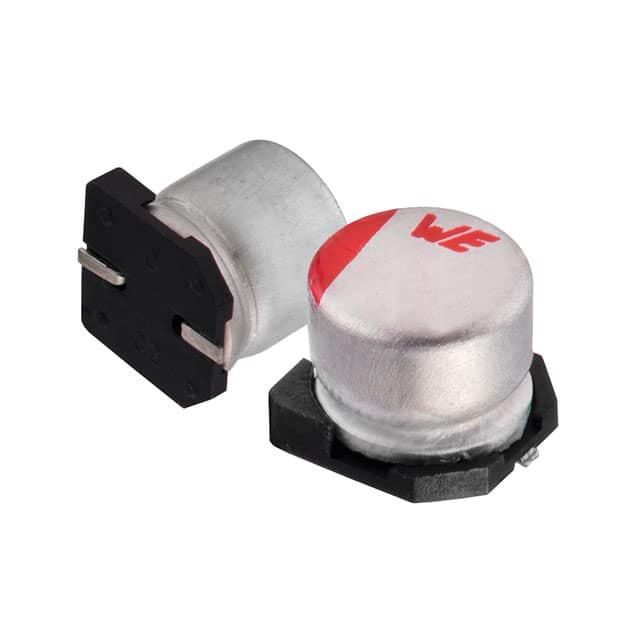

WURTH 铝电解电容 865080353014

865080353014概述

    WCAP-ASLI Aluminum Electrolytic Capacitors

    1. 产品简介


    WCAP-ASLI系列铝电解电容器是一款适用于一般电子设备的理想选择。其基本功能包括提供电容值(330 μF)和额定电压(16V DC),适合多种电子电路应用,如电源滤波、信号耦合和旁路等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 电容值 | 330 | µF |
    | 额定电压 | 16 | V (DC) |
    | 泄漏电流 | 52.8 | μA |
    | 损耗因子 | 16 | % |
    | 纹波电流 | 550 | mA |
    | 阻抗 | 0.25 | Ω |
    | 容差 | ± 20%

    3. 产品特点和优势


    - 高可靠性:采用高性能材料,确保长时间稳定工作。
    - 宽温度范围:能在-55°C至+105°C的温度范围内正常工作。
    - 低阻抗:在高频应用下表现出色,尤其适用于需要低阻抗的应用场合。
    - 紧凑设计:尺寸为8.0 x 10.5 mm,占用空间小,适用于各类紧凑电路设计。

    4. 应用案例和使用建议


    - 电源滤波:铝电解电容器广泛应用于各种开关电源的输出滤波,确保稳定的输出电压。
    - 纹波电流控制:为确保长期稳定性,建议遵循数据表中提供的纹波电流规格,避免过大的纹波电流导致内部发热过高。
    - 定期检查:建议在工业应用中进行定期检查,测量电容值、泄漏电流和损耗因子,确保电容器处于良好状态。

    5. 兼容性和支持


    - 封装方式:采用卷带包装,方便自动化生产和组装。
    - 焊接规范:符合无铅焊接标准,详细焊接指南参见数据表中的焊接规范部分。
    - 技术支持:如需技术支持或疑问解答,可联系制造商获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常增高 | 确保存储条件符合要求(温度<35°C,湿度<75%),并按照说明使用前测试。|
    | 纹波电流超出允许范围 | 调整电路设计,降低纹波电流,或更换为更高容许值的电容器。 |
    | 安装后失效 | 检查焊接质量,确保没有机械应力,且环境条件适宜。 |

    7. 总结和推荐


    WCAP-ASLI铝电解电容器凭借其高可靠性和广泛的工作温度范围,在众多电子应用中表现出色。其紧凑的设计使其成为空间有限的电路板的理想选择。建议在一般电子设备中使用此电容器,并严格按照数据表中的操作指南进行安装和维护。由于该产品适用于广泛的电子应用领域,非常适合推荐给需要高稳定性的设计项目。

865080353014参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 357.5mA@ 120Hz,550mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865080353014厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865080353014数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865080353014 865080353014数据手册

865080353014封装设计

查看详情并下载
Symbol
Footprint
3D Model
