860020372006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 100μF 16V ±20% 2000h@ 105°C 115mA@ 120Hz,175.95mA@ 100kHz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: 4256994
供应商: 海外现货
标准整包数: 5

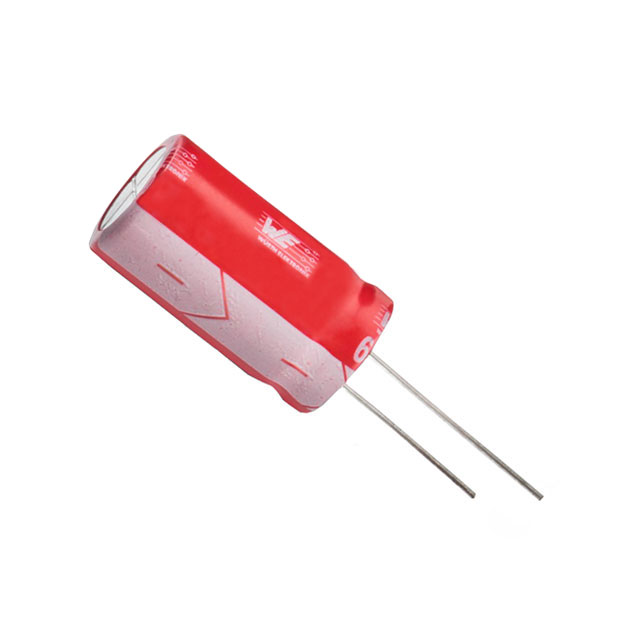

WURTH 铝电解电容 860020372006

860020372006概述


    产品简介


    WCAP-ATG5铝电解电容器是一款广泛应用于通用电子设备的铝电解电容器。它具有多种基本功能,如存储和释放电荷、滤波、平滑电压波动等。该型号适用于消费电子产品、家用电器、通信设备及工业控制等领域。本产品通过其稳定的性能和长寿命的特点,为各种应用场景提供了可靠的选择。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 100 | μF |
    | 额定电压 | 16 | V (DC) |
    | 泄漏电流 | 15 | μA |
    | 损耗因子 | 115 | mA |
    | 纹波电流 | 20 | % |
    | 尺寸 | 5.0 x 11.0 | mm |
    | 最大工作温度 | 105 | °C |
    | 最小工作温度 | -40 | °C |
    | 孔距 | 5.0 x 2.0 | mm |
    | 引脚直径 | 0.8 | mm |

    产品特点和优势


    - 高容量与电压: 100μF 的大容量和 16V 的额定电压使其适用于需要大量储能的应用。
    - 长寿命: 在 105°C 条件下运行 2000 小时,显示了其卓越的可靠性。
    - 宽温度范围: -40°C 到 +105°C 的宽温度范围适应了各种极端环境条件。
    - 优异的纹波电流性能: 115mA 的纹波电流能力确保了在高频率下的稳定运行。
    - 安全设计: 内置通风口可以防止内部压力过高导致爆炸的风险。

    应用案例和使用建议


    应用案例:
    - 电源滤波: 在开关电源中用于滤除纹波,确保稳定的直流输出。
    - 电机驱动: 作为储能元件,在电机启动或制动时提供瞬时能量支持。
    - 音频设备: 在扬声器的低音炮电路中起到滤波作用,提升音质。
    使用建议:
    - 避免反向电压: 使用前确保正确的极性连接,避免反向电压对电容造成损坏。
    - 散热管理: 确保良好的散热环境,特别是在高纹波电流应用场合。
    - 保持干燥: 避免电容器暴露于潮湿环境中,以防泄漏电流增大。

    兼容性和支持


    - 兼容性: 该电容器与大多数标准电路板焊接工艺兼容,包括铅和无铅焊接。
    - 支持服务: 供应商提供详尽的技术文档和支持服务,包括详细的焊接指南和常见问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查焊接质量和是否存在接触不良的情况;如长时间未使用,请先通过保护电阻加压预热。 |
    | 纹波电流过大 | 减少纹波电流输入;优化电路设计,以降低对电容器的应力。 |
    | 温度过高 | 确保良好散热;适当增加散热片或调整安装位置。 |

    总结和推荐


    WCAP-ATG5铝电解电容器凭借其出色的容量、电压和纹波电流处理能力,在多种应用场景中表现出色。其长期稳定性与安全设计使其成为电子设备的理想选择。尽管某些特殊用途可能不适合该产品(如医疗设备),但对于通用电子设备而言,它是一款值得推荐的高性能电容器。

860020372006参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 115mA@ 120Hz,175.95mA@ 100kHz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860020372006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860020372006数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860020372006 860020372006数据手册

860020372006封装设计

查看详情并下载
Symbol
Footprint
3D Model
