875105144007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 180μF 6.3V ±20% 20mΩ 2000h@ 105°C 119.5mA@ 120Hz,2.39A@ 100kHz 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: 732-6396-6-ND
供应商: Digi-Key
标准整包数: 1

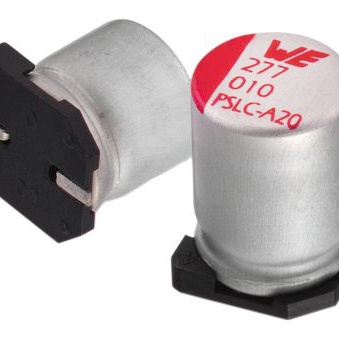

WURTH 铝电解电容 875105144007

875105144007概述

    WCAP-PSLP 铝聚合物电容器技术手册

    产品简介


    WCAP-PSLP 系列铝聚合物电容器是用于通用电子设备的理想选择。它们具有高可靠性,适用于广泛的电子产品设计。这些电容器提供多种规格的电容值和额定电压,确保广泛的应用适应性。铝聚合物电容器通常用于电源管理、音频系统和其他需要大容量且稳定性良好的电容电路。

    技术参数


    - 电容值: 180 µF
    - 额定电压: 6.3 V (DC)
    - 漏电流: 最大 300 μA
    - 损耗因子: 8%
    - 等效串联电阻 (ESR): 20 mΩ
    - 纹波电流: 2390 mA (100 kHz @ 105°C)
    - 尺寸: 6.3 x 5.8 mm
    - 储存条件: 温度 35°C,相对湿度 <45%
    - 工作温度范围: -55°C 到 +105°C

    产品特点和优势


    1. 高容量和低ESR: 这些电容器具备大容量,同时保持较低的ESR,有助于减少能量损失。
    2. 长寿命: 经过2000小时的负载寿命测试,在+105°C/6.3 V条件下表现出色。
    3. 优异的温度性能: 工作温度范围广,适用于各种严苛的环境。
    4. 低泄漏电流: 在长期存储后能快速恢复到正常水平。

    应用案例和使用建议


    - 电源滤波器: 由于高纹波电流承受能力,这些电容器非常适合用作电源滤波器,确保输出电压稳定。
    - 音频系统: 低ESR特性使其能够有效处理音频信号的动态变化。
    - 温度敏感设备: 由于宽泛的工作温度范围,可以在各种温度环境下可靠运行。
    使用建议:
    - 确保电容器正负极连接正确,避免反接导致损坏。
    - 选择适当的电路板设计,防止机械应力对引线和端子造成损害。
    - 尽量避免快速充放电循环,以防引起热损耗。

    兼容性和支持


    - 兼容性: 与市场上大多数通用电子设备兼容。
    - 支持: 厂商提供了详细的技术文档和支持服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 反接导致损坏
    - 解决办法: 确保正确的正负极连接。
    - 问题2: 长期存储后的恢复
    - 解决办法: 存储前施加1 kΩ保护电阻和30分钟的直流工作电压。
    - 问题3: 过高的工作电压
    - 解决办法: 不要超过电容器的额定工作电压。

    总结和推荐


    WCAP-PSLP 铝聚合物电容器凭借其高容量、低ESR、良好的温度性能和长寿命等特点,在电源管理和音频系统等领域表现出色。如果您正在寻找一款耐用且可靠的电容器,这款产品是一个理想的选择。强烈推荐给需要高稳定性和可靠性解决方案的工程师和技术人员。

875105144007参数

参数
电容值 180μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 2000h@ 105°C
纹波电流 119.5mA@ 120Hz,2.39A@ 100kHz
长*宽*高 6.6mm*6.6mm*5.8mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875105144007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875105144007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875105144007 875105144007数据手册

875105144007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 4.6543
50+ $ 0.4503 ¥ 3.8052
250+ $ 0.3482 ¥ 2.9422
500+ $ 0.3061 ¥ 2.5863
库存: 639
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.65
