865090345006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 100μF 16V ±20% 1000h@ 85°C 127.5mA@ 100kHz,85mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: 4257092
供应商: 海外现货
标准整包数: 1

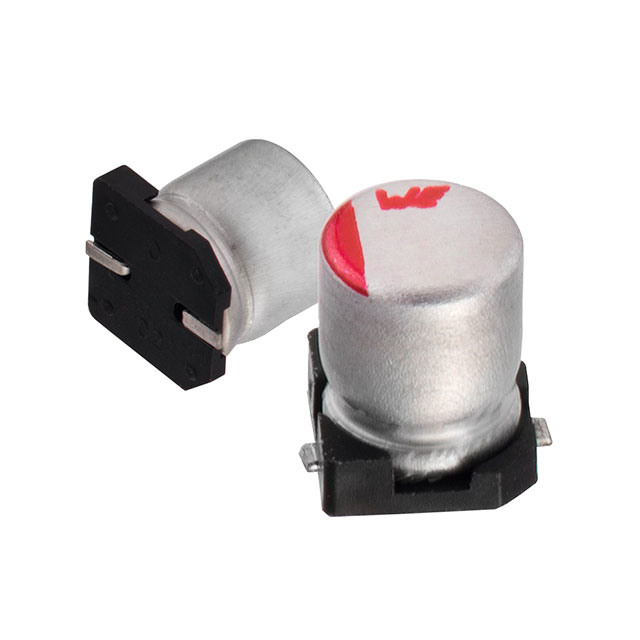

WURTH 铝电解电容 865090345006

865090345006概述

    WCAP-ASLU Aluminum Electrolytic Capacitors 技术手册

    1. 产品简介


    WCAP-ASLU 系列铝电解电容器 是一款专门设计用于一般电子设备的铝电解电容器。这类电容器主要应用于消费电子、通信设备和其他常规电子设备中。电容器的典型规格包括容量为100 μF,额定电压为16 V(DC)。

    2. 技术参数


    以下是该电容器的技术规格和性能参数:
    - 容量: 100 μF
    - 额定电压: 16 V (DC)
    - 泄漏电流: 最大值为3.2 μA
    - 损耗因子: 典型值为18%
    - 纹波电流: 最大值为85 mA (在100 kHz @ 85°C条件下)
    - 尺寸: 6.3 x 7.7 mm (L x D)
    - 储存条件: 温度35°C,湿度小于45%RH
    - 操作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 高容量和稳定性能: 高达100 μF的电容值,确保稳定的电压输出和高效的滤波效果。
    - 长寿命: 在85°C环境下经过1000小时的老化测试,具有出色的长期稳定性。
    - 低损耗因子: 典型值为18%,保证了较高的能量转换效率。
    - 宽工作温度范围: 能够在极端温度下正常工作,适用于各种环境。

    4. 应用案例和使用建议


    - 应用案例: 本产品广泛应用于消费电子、通信设备和工业控制系统中,例如电源管理、信号处理和电池充电电路。
    - 使用建议: 在使用时需要注意保持适当的通风,避免高温环境。同时,遵循正确的安装和接线方式,以防止过压和反向电压的影响。

    5. 兼容性和支持


    - 兼容性: 本产品适用于大多数标准SMT工艺,可直接焊接于PCB板上。对于不同类型的电路板,需要根据实际情况进行选择。
    - 技术支持: 厂商提供详细的技术文档和售后支持,如需帮助可联系厂商获取更多支持信息。

    6. 常见问题与解决方案


    - 问题: 过高的纹波电流可能导致内部发热,导致寿命缩短。
    - 解决方案: 应用适当的滤波电路以减少纹波电流,确保不超过规定的最大值。
    - 问题: 储存时间过长可能导致泄漏电流增加。
    - 解决方案: 在使用前先施加额定电压,并通过1 kΩ电阻预热30分钟以恢复正常状态。

    7. 总结和推荐


    WCAP-ASLU 系列铝电解电容器 是一款性能优越、用途广泛的电子元器件,适用于多种应用场景。在正确使用和维护的情况下,能够提供长期稳定的性能。因此,我们强烈推荐该产品用于各种普通电子设备的设计和制造。

865090345006参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 127.5mA@ 100kHz,85mA@ 120Hz
工作寿命 1000h@ 85°C
长*宽*高 6.6mm*6.6mm*7.7mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
