860040272001

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 100μF 10V ±20% 4000h@ 105°C 144.05mA@ 120Hz,215mA@ 100kHz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: 10B-4061625-4
供应商: 国内现货
标准整包数: 5

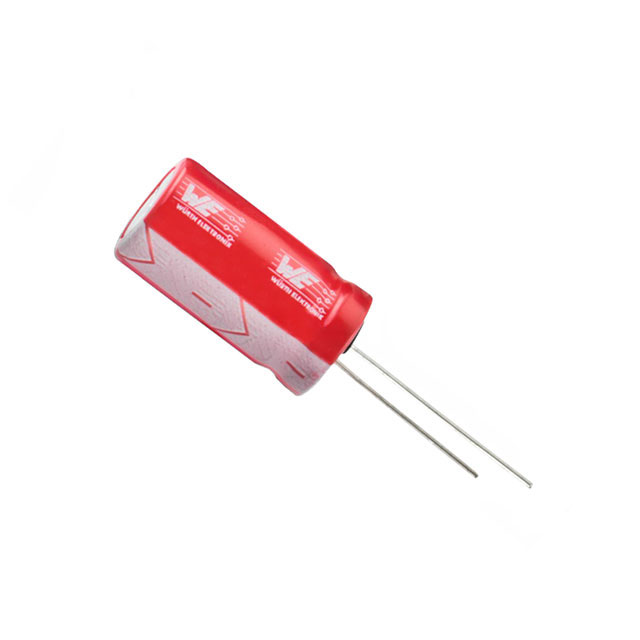

WURTH 铝电解电容 860040272001

860040272001概述


    产品简介


    WCAP-ATUL 铝电解电容器
    铝电解电容器是广泛应用在一般电子设备中的重要元件,具有高容量和高工作电压的特点。这类电容器主要适用于电源滤波、平滑电路和储能等领域。该型号的电容器特别适用于那些对温度变化敏感的应用场景,且能在广泛的温度范围内保持稳定的性能。

    技术参数


    | 参数 | 规格 |

    | 型号编号 | 860040272001 |
    | 容量 | 100 μF |
    | 额定电压 | 10 V (DC) |
    | 泄漏电流 | 最大 10.0 μA |
    | 耗散因子 | 最大 5% |
    | 有效纹波电流 | 最大 215 mA |
    | 阻抗 | 0.58 Ω(120 Hz)
    2.30 Ω(100 kHz @ 105°C) |
    | 尺寸 | 5.0 x 11.0 mm |
    | 工作温度范围 | -40 °C 到 +105 °C |
    | 储存条件 | 35°C,相对湿度<45% |

    产品特点和优势


    1. 高容量与额定电压:这款电容器拥有100 μF的大容量和10 V的额定电压,能够满足各种高功率需求的应用。
    2. 低泄漏电流:其最大泄漏电流仅为10.0 μA,能够在长期使用过程中保持较低的能量损失。
    3. 宽工作温度范围:从-40°C到+105°C的工作温度范围使其适用于各种严苛环境。
    4. 优异的耐热性:在100kHz下,最高工作温度为105°C时,阻抗仍能保持在0.58 Ω以下。
    5. 可靠性和稳定性:通过4000小时的老化测试,在105°C/10 V(DC)的条件下验证了其可靠性。

    应用案例和使用建议


    应用案例:
    - 在电源模块中用于滤波和平滑电路。
    - 在直流电机控制电路中作为储能装置。
    使用建议:
    - 确保在安装过程中避免过度热应力,以防止橡胶密封材料的损坏。
    - 避免在直接阳光下暴晒,以防紫外线影响电容器的寿命。
    - 进行定期检查,确保电容器没有过热或内部压力过高导致的故障。

    兼容性和支持


    该型号电容器与其他标准尺寸的电子元件兼容,适用于通用PCB设计。厂商提供了详尽的技术支持,包括焊接指南和可靠性评估服务。此外,客户还可以获取有关产品安装、维护和使用的专业指导。

    常见问题与解决方案


    1. 问题:电容器在长时间存储后出现容量下降。
    - 解决方案:在使用前,建议先施加DC工作电压进行活化处理。
    2. 问题:电容器在焊接过程中出现损坏。
    - 解决方案:请遵循规范的焊接流程,并确保焊点只接触引脚或端子部分。
    3. 问题:电容器在使用过程中出现泄漏电流增大。
    - 解决方案:检查电容器的安装环境是否符合规定的温度和湿度要求,同时检查是否有机械损伤。

    总结和推荐


    总体而言,WCAP-ATUL 铝电解电容器是一款性能优异的产品,适用于多种电子设备中。其高容量、低泄漏电流、宽工作温度范围等特点使其成为电子设计的理想选择。鉴于其优良的性能和广泛的应用范围,我们强烈推荐将其用于需要高性能电容器的应用场合。在使用过程中,建议严格遵守厂商提供的操作和维护指南,以充分发挥其最佳性能并延长使用寿命。

860040272001参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 144.05mA@ 120Hz,215mA@ 100kHz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860040272001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860040272001数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860040272001 860040272001数据手册

860040272001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.0304
250+ ¥ 0.798
500+ ¥ 0.6998
1000+ ¥ 0.6551
20000+ ¥ 0.5919
库存: 1706
起订量: 215 增量: 1
交货地:
最小起订量为:50
合计: ¥ 51.52
