692622030100

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik USB3.0B母座 USB连接器, WR-COM系列, 表面, 焊接端接
供应商型号: 10B-1861260-4
供应商: 国内现货
标准整包数: 1
WURTH USB/DVI/HDMI 连接器 692622030100

692622030100概述


    产品简介

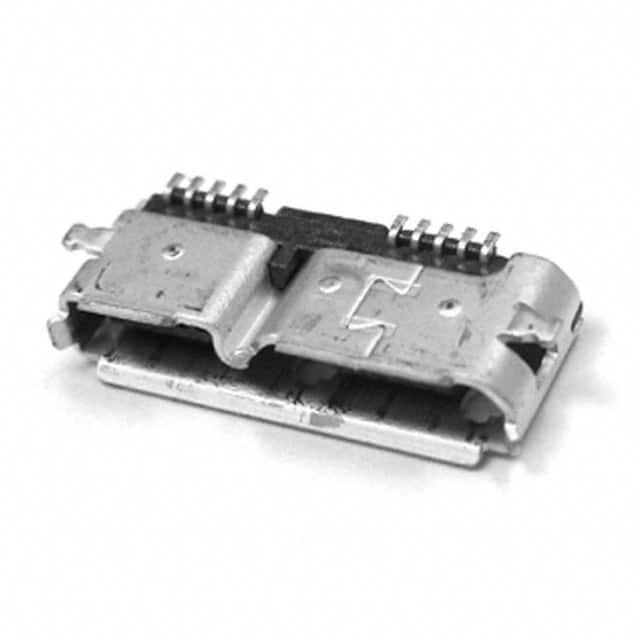

    WR-COM Micro USB 3.0 水平型表面贴装 (SMT) 是一款专为通用电子产品设计的连接器。该连接器属于Micro USB 3.0 类型,采用水平安装方式,适用于广泛的消费类电子产品,如智能手机、平板电脑和其他便携式设备。其额定电流为1.8A,最大工作电压可达30V(交流),并且通过了多项国际认证,包括RoHS和REACH合规性,确保产品环保且安全可靠。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定电流 | 1.8 | A |
    | 工作电压 | 30 | V (AC) |
    | 耐压值 | 100 | V (AC) |
    | 接触电阻 | 50 | mΩ |
    | 绝缘电阻 | 100 | MΩ |
    | 材料绝缘等级 | UL94 V-0
    | 接触材料 | 黄铜
    | 接触镀层 | 磷青铜
    | 屏蔽材料 | 钢
    | 屏蔽镀层 | 灰锡
    | 接触方式 | 冲压
    | 使用温度范围 | -20到+85 | °C |

    产品特点和优势


    WR-COM Micro USB 3.0 水平型表面贴装 (SMT) 具有多种独特的优势:
    - 高耐用性:支持高达10,000次插拔循环,保证长时间使用不损坏。
    - 卓越的电气性能:具有低接触电阻(50mΩ)和高绝缘电阻(100MΩ),确保稳定的电气传输。
    - 高安全性:符合RoHS和REACH标准,确保无毒无害,适用于多种电子设备。
    - 环境适应性强:工作温度范围宽(-20°C至+85°C),适用于各种恶劣环境条件。

    应用案例和使用建议


    该连接器广泛应用于消费电子设备中,例如智能手机和平板电脑。为了确保最佳性能,在使用时需要注意以下几点:
    - 正确安装:遵循制造商提供的孔位模式和引脚排列,确保正确安装以避免短路等问题。
    - 温度管理:由于温度对性能影响较大,建议在操作过程中注意散热,保持适宜的工作温度。
    - 定期检查:定期检查连接器是否有磨损或损坏迹象,如有异常应及时更换,以保证系统正常运行。

    兼容性和支持


    该连接器与市面上常见的Micro USB 3.0设备兼容。Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括详细的安装指南和技术咨询,帮助客户顺利完成产品集成和调试工作。此外,还提供产品质量报告和可靠性评估服务,确保产品长期稳定运行。

    常见问题与解决方案


    - 问题1:如何确定正确的安装孔位?
    - 解答:参照技术手册中的推荐孔位模式进行安装。如果孔位不匹配,可能需要定制或更换适配器。

    - 问题2:在焊接过程中如何避免损坏连接器?
    - 解答:严格按照技术手册中的焊锡曲线进行焊接,避免高温或快速冷却造成损坏。

    总结和推荐


    总体而言,WR-COM Micro USB 3.0 水平型表面贴装 (SMT) 连接器凭借其出色的耐用性、可靠的电气性能和广泛的应用场景,在消费电子领域表现出色。它不仅满足了基本的功能需求,还在环境适应性和兼容性方面有着明显的优势。因此,我们强烈推荐这一产品用于各类消费电子设备的设计与生产中。

692622030100参数

参数
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 30V(AC)
端口数 1
触头数量 10
类型 USB-micro B
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

692622030100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

692622030100数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 692622030100 692622030100数据手册

692622030100封装设计

查看详情并下载
Symbol
Footprint
3D Model
