861111484015

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 100μF 450V ±20% 2000h@ 105°C 1.0212A@ 100kHz,740mA@ 120Hz 插件 卡入式安装,按扣安装,通孔安装 25mm(长度)*28mm(高度)
供应商型号: 732-6534-ND
供应商: Digi-Key
标准整包数: 1

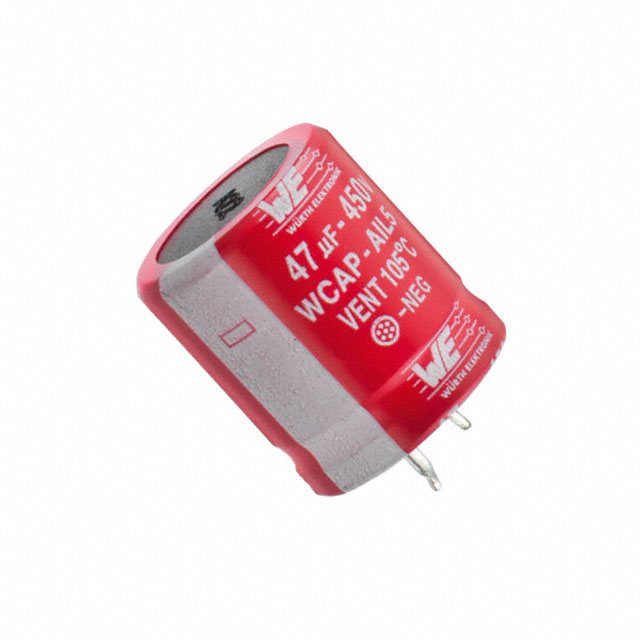

WURTH 铝电解电容 861111484015

861111484015概述

    WCAP-AIL5 铝电解电容器技术手册

    1. 产品简介


    WCAP-AIL5 铝电解电容器是用于一般电子设备中的标准元件,特别适用于工业控制、消费电子及通信等领域。这些电容器具有高容值(最高可达100 μF)和高耐压(最高可达450 V),适用于需要稳定电容值的多种应用场合。该型号采用金属壳封装,具备良好的物理保护性能和散热能力,同时提供了方便的安装方式和较高的工作温度范围(-25°C 至 +105°C)。

    2. 技术参数


    - 电容值:100 μF(容差为±20%)
    - 额定电压:450 V(直流)
    - 漏电流:最大值为900 μA(测试条件:0.25 V,120 Hz,5分钟)
    - 损耗因子:典型值为20%
    - 纹波电流:最大值为740 mA(测试条件:120 Hz,105°C)
    尺寸:
    - A:25.0 mm x 26.0 mm
    - D:±1 mm
    - L:±2 mm
    推荐焊盘模式:直径C mm

    3. 产品特点和优势


    - 高可靠性:通过严格的负载寿命测试(2000小时@+105°C/450V DC),确保长时间稳定运行。
    - 宽温度范围:工作温度范围为-25°C至+105°C,适合极端环境应用。
    - 出色的过压保护:内置排气孔设计,避免内部压力过高导致爆炸风险。
    - 良好的机械稳定性:采用金属壳封装,提高抗震能力和稳定性。

    4. 应用案例和使用建议


    - 工业自动化:适用于电机驱动、电源滤波等场景,可以有效滤除杂波并稳定输出电压。
    - 电源管理:在电源转换电路中使用,减少电压波动和瞬态冲击对系统的影响。
    - 通讯设备:适用于通信基站和路由器中的电源管理和信号处理模块。
    使用建议:
    - 确保电容器正负极接线正确,防止反向电压造成的损坏。
    - 尽量避免高频率纹波电流的应用,以减少发热和延长使用寿命。
    - 保持存储环境干燥,避免高温和潮湿条件下的长期存储,以免增加漏电流。

    5. 兼容性和支持


    WCAP-AIL5铝电解电容器在大多数焊锡工艺中表现出色,支持无铅和含铅两种组装方式。制造商提供详尽的技术文档和支持服务,确保客户能够顺利进行产品设计和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向电压损坏 | 检查接线是否正确,使用非极性电容器代替。 |
    | 漏电流过大 | 确认存储环境符合要求,重新施加工作电压。 |
    | 温度过高导致损坏 | 减少纹波电流,避免频繁充放电。 |

    7. 总结和推荐


    综上所述,WCAP-AIL5铝电解电容器凭借其高可靠性和广泛的适用性,在众多应用场景中表现出色。我们强烈推荐该产品用于各种电子设备中,特别是在需要高容值和高耐压的场合。通过遵循使用指南和注意事项,可以最大限度地发挥其性能优势并延长使用寿命。

861111484015参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.0212A@ 100kHz,740mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 25mm(长度)*28mm(高度)
通用封装 插件
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 托盘

861111484015厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861111484015数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861111484015 861111484015数据手册

861111484015封装设计

查看详情并下载
Symbol
Footprint
3D Model
