861011084009

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 200V ±20% 2000h@ 85°C 2.08A@ 120Hz,2.8704A@ 100kHz 卡入式安装,按扣安装,通孔安装 25mm*25mm*27mm
供应商型号: 4061416
供应商: 海外现货
标准整包数: 1

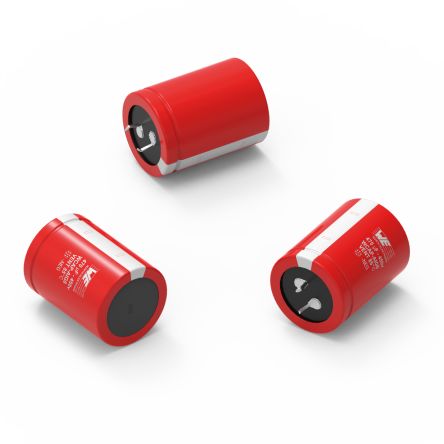

WURTH 铝电解电容 861011084009

861011084009概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元件,适用于多种电子设备。它们以其高容量和低成本而著称,常用于电源滤波、耦合和旁路电路等。这些电容器广泛应用于家用电器、计算机、通信设备和其他通用电子设备中。由于铝电解电容器的内部结构,它们通常具有正负极之分,在安装时需要注意正确的连接方向。

    技术参数


    - 尺寸:
    - 外径(O): 25mm ± 1mm
    - 长度(L): 25mm ± 2mm
    - 推荐孔径模式: O=2.0mm, 10.0mm ± 0.2mm
    - 电气特性:
    - 容量: 470µF ± 20%
    - 额定电压(UR): 200V (DC)
    - 泄漏电流: 5分钟, +20°C 时最大 1880µA
    - 损耗因子: 0.25V/120Hz/+20°C 时最大 15%
    - 纹波电流: 120Hz @ 85°C 时最大 2080mA
    - 存储条件:
    - 温度: 5°C 至 35°C
    - 湿度: <75% RH
    - 工作温度范围:
    - -25°C 至 +85°C

    产品特点和优势


    铝电解电容器的优势在于其高容量密度、良好的价格性能比和广泛的应用范围。特别是在需要较大容量的场合,例如电源滤波,这些电容器能提供可靠的解决方案。此外,它们的体积较小,适合紧凑设计的需求。这些特点使得铝电解电容器在许多工业和消费电子产品中得到广泛应用。

    应用案例和使用建议


    铝电解电容器适用于多种应用场景,如电源滤波、耦合和旁路电路等。以下是一些实际应用中的建议:
    - 在使用铝电解电容器进行电源滤波时,确保纹波电流不超过额定值,以避免过热和寿命缩短。
    - 在高振动环境中使用电容器时,建议使用机械固定措施来减少振动对电容器的影响。
    - 在安装电容器时,确保有足够的空间允许顶盖排气,以防内部压力导致爆裂。

    兼容性和支持


    - 兼容性:
    - 该产品与大多数通用电子设备兼容,适用于焊接工艺。

    - 支持:
    - 供应商 Würth Elektronik eiSos 提供详细的安装指导和技术支持。

    常见问题与解决方案


    - 问题: 电容器接反怎么办?
    - 解决方案: 断电后检查并纠正接线,必要时更换损坏的电容器。

    - 问题: 电容器发热严重怎么办?
    - 解决方案: 减少纹波电流,检查并改善散热条件,确保工作在推荐的工作温度范围内。

    总结和推荐


    铝电解电容器因其高容量密度和成本效益,在多种应用中表现出色。尽管它们有一定的局限性,但在正确使用和维护的情况下,仍是一种可靠的选择。因此,推荐在一般电子设备中使用这种电容器,尤其是在需要大容量电容器的应用场景中。

861011084009参数

参数
电容值 470μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.08A@ 120Hz,2.8704A@ 100kHz
长*宽*高 25mm*25mm*27mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861011084009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861011084009数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861011084009 861011084009数据手册

861011084009封装设计

查看详情并下载
Symbol
Footprint
3D Model
