865060663015

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 1mF 50V ±20% 5000h@ 105°C 1.047A@ 120Hz,1.61A@ 100kHz SMD 贴片安装 17.1mm*17.1mm*17mm
供应商型号: 2466240
供应商: 海外现货
标准整包数: 1

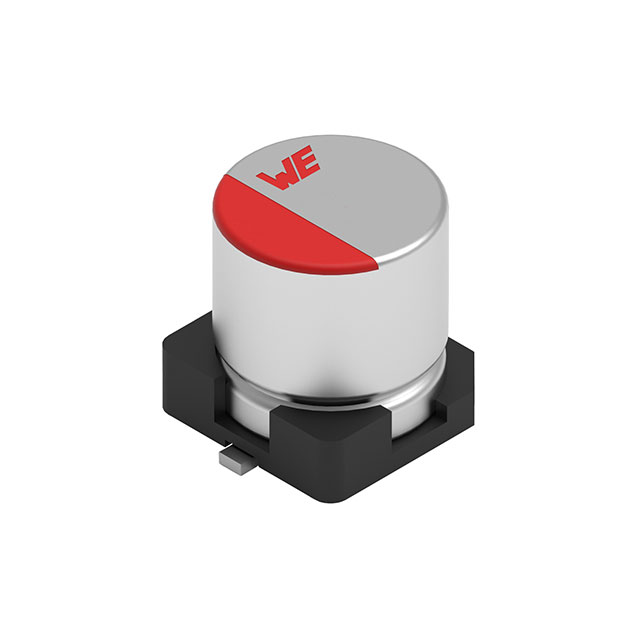

WURTH 铝电解电容 865060663015

865060663015概述

    WCAP-ASLL 铝电解电容器技术手册

    1. 产品简介


    WCAP-ASLL 是一种铝电解电容器,专为一般电子设备设计和开发。它具有高容量和稳定的工作性能,适用于多种电子应用场合,如电源管理、滤波电路、逆变器和变频器等。

    2. 技术参数


    - 尺寸:
    - 长度:16.0 ±0.5 mm
    - 宽度:17.0 ±0.5 mm
    - 额定电压: 50 V(DC)
    - 最大浪涌电压: 57.5 V(DC)
    - 电容值: 1000 µF ±20%
    - 漏电流: 在 +20 °C 下≤500 µA
    - 阻抗: 在 +20 °C 和 100 kHz 条件下≤73 mΩ
    - 纹波电流: 在 100 kHz 和 +105 °C 条件下≤1610 mA
    - 容差频率: 100 KHz时≤1.0
    - 工作温度范围: -55 °C 到 +105 °C

    3. 产品特点和优势


    - 高可靠性: 高品质铝电解电容器设计,确保长期稳定运行。
    - 宽温范围: 能够在极端条件下可靠工作。
    - 长寿命: 在规定的条件下可达到 5000 小时的使用寿命。
    - 环保材料: 符合 RoHS、REACH 和无卤素标准,符合环保要求。

    4. 应用案例和使用建议


    应用案例
    - 电源滤波器: 用于提高电源系统的稳定性。
    - 储能电路: 可以存储能量并提供瞬时功率。
    使用建议
    - 确保电容器安装环境清洁干燥,避免任何可能的水或灰尘接触。
    - 应定期检查电容器的电气特性,确保其性能良好。
    - 遵循推荐的焊接温度曲线,以保证焊接质量。

    5. 兼容性和支持


    - 兼容性: 适用于 SMT 生产线的标准贴片机。
    - 支持: 厂商提供全面的技术支持,包括售后服务和技术咨询。

    6. 常见问题与解决方案


    - Q: 电容值波动过大怎么办?
    - A: 确保在推荐的温度范围内工作,避免过度冲击和震动。

    - Q: 漏电流过大如何处理?
    - A: 检查安装环境是否有过多湿气或腐蚀性气体,必要时进行通风换气。

    - Q: 如何正确存储?
    - A: 存储在原始包装内,并保持在推荐的温度和湿度范围内,不超过 12 个月。

    7. 总结和推荐


    WCAP-ASLL 铝电解电容器以其高容量、稳定的工作特性和广泛的适用范围,在多个电子应用领域表现出色。它不仅符合行业标准,还能在恶劣环境下长时间稳定运行。鉴于其卓越的性能和广泛的应用前景,我们强烈推荐在您的项目中使用 WCAP-ASLL 铝电解电容器。

865060663015参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.047A@ 120Hz,1.61A@ 100kHz
长*宽*高 17.1mm*17.1mm*17mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865060663015厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865060663015数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865060663015 865060663015数据手册

865060663015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.2528
5+ ¥ 17.7896
10+ ¥ 17.1054
25+ ¥ 16.4212
50+ ¥ 15.3264
125+ ¥ 15.0527
625+ ¥ 14.779
1250+ ¥ 14.779
库存: 107
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.25
