702917000

产品分类: 原型开发工具
厂牌: WURTH

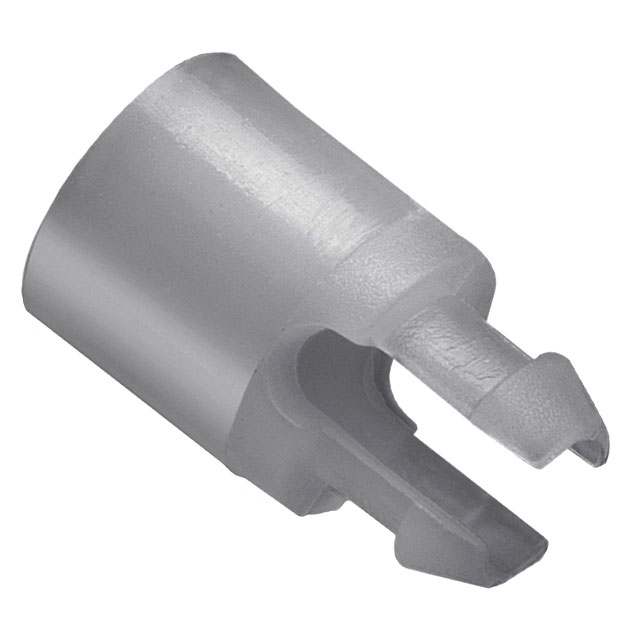

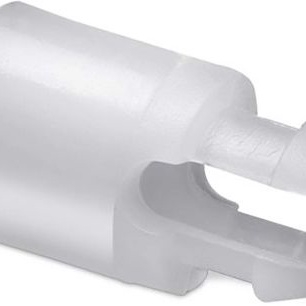

产品描述: Wurth Elektronik 自固定间隔柱, 5mm高, 适用于3mm PCB 孔和2.5mm机箱孔
供应商型号: 702917000
供应商: 国内现货
标准整包数: 1
WURTH 原型开发工具 702917000

702917000概述


    产品简介


    自保持垫圈(Self-retaining Spacer)是一种特殊设计的尼龙66材质垫圈,适用于各种电子设备中,以实现电气连接的稳固性和可靠性。它通过螺钉固定,常见的螺纹直径为M2。由于其独特的设计,这款垫圈广泛应用于需要防止振动松动的场合,例如电子产品组装、机械紧固等。

    技术参数


    - 材料:尼龙66,天然色
    - 重量:未提供具体数值,但可以参考通用的尼龙材料密度进行估算
    - 公差:根据DIN ISO 2768-1m标准,一般公差范围为±0.2mm至±0.3mm
    - 安装尺寸:螺钉直径为M2,垫圈内径和外径的具体尺寸如下:
    - 长度(L)为2.0mm时,内径为2.1mm ± 0.2mm,外径为4.0mm ± 0.2mm
    - 长度(L)为2.5mm时,内径为2.7mm ± 0.2mm,外径为4.5mm ± 0.2mm
    - 其他长度规格详见下表:
    | Order Code | Length (mm) | Inner Diameter (mm) | Outer Diameter (mm) |
    ||
    | 702911000 | 2.0 | 2.1 | 4.0 |
    | 702912000 | 2.5 | 2.7 | 4.5 |
    | 702913000 | 3.0 | 3.2 | 5.0 |
    | 702914000 | 3.5 | 3.7 | 5.5 |
    | 702915000 | 4.0 | 4.2 | 6.0 |
    | 702916000 | 4.5 | 4.7 | 6.5 |
    | 702917000 | 5.0 | 5.2 | 7.0 |
    | 702918000 | 5.5 | 5.7 | 7.5 |
    | 702919000 | 6.0 | 6.2 | 8.0 |
    | 702910000 | 8.0 | 7.2 | 10.0 |

    产品特点和优势


    自保持垫圈具有以下几个显著的特点和优势:
    1. 高强度:采用尼龙66材质,保证了足够的机械强度和耐久性。
    2. 防松动:特有的设计可以有效防止螺钉在振动环境中松动,提高电气连接的稳定性。
    3. 多种规格:提供多种长度规格,可满足不同应用场景的需求。
    4. 环保安全:符合ISO标准的制造工艺,确保产品的安全性和环保性。

    应用案例和使用建议


    自保持垫圈在电子设备组装中有着广泛的应用,尤其是在需要防止因振动而产生松动的场合。例如,在汽车电子、家用电器和工业控制等领域中,它们被用来确保电路板和外壳之间的稳定连接。
    使用建议:
    - 在组装前,确保螺钉孔和垫圈孔对齐,避免安装过程中损坏垫圈。
    - 安装后检查螺钉是否拧紧,确保连接稳固。

    兼容性和支持


    该自保持垫圈与常见的M2螺钉完全兼容。Würth Elektronik eiSos GmbH & Co. KG公司提供了详尽的技术支持和售后服务,客户可以通过官方网站或技术支持热线获取更多帮助。

    常见问题与解决方案


    - 问题:安装后发现螺钉松动。
    - 解决方案:重新检查并确保所有孔位对齐,并且螺钉已充分拧紧。
    - 问题:垫圈在安装过程中出现破损。
    - 解决方案:选择合适的型号和规格,确保正确的安装方法,避免暴力安装。

    总结和推荐


    总的来说,自保持垫圈是一款性能优良、可靠性高的电子元器件。其独特的设计使其成为防止螺钉松动的理想选择。无论是电子设备的组装还是其他机械紧固需求,自保持垫圈都能提供有效的解决方案。因此,我强烈推荐使用这款产品。
    希望以上内容能够帮助您更好地了解和应用这款自保持垫圈。

702917000参数

参数
长*宽*高 7.7mm(长度)*5mm(高度)
安装方式 卡锁安装,螺纹安装
零件状态 在售
包装方式 袋装

702917000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

702917000数据手册

厂牌 PDF简要描述 下载
WURTH 原型开发工具 WURTH 702917000 702917000数据手册

702917000封装设计

查看详情并下载
Symbol
Footprint
3D Model
