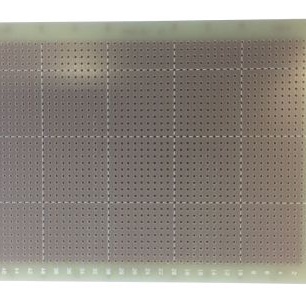

10-2449

产品分类: 原型开发工具
厂牌: VERO TECHNOLOGIES
产品描述: Vero Technologies单面条板, 环氧玻璃底座材料, 160 x 100 x 1.6mm
供应商型号: 434627
供应商: 海外现货
标准整包数: 1
VERO TECHNOLOGIES 原型开发工具 10-2449

10-2449概述

    电子元器件技术手册:VERO Technologies Prototyping Boards

    1. 产品简介


    VERO Technologies提供了一系列适用于电路设计与原型开发的板卡,其中包括3平面高密度DIP板(双列直插式集成电路板)。这些板卡设计用于密集电路布局,可通过线束连接、硬连线或Verowire互联技术进行连接。板卡支持两种电源轨选项——两个0V或一个Vcc和接地平面。此外,它们还配备了7,62毫米间距的集成电路排布,允许端到端堆叠以增加封装密度。

    2. 技术参数


    - 基本规格:
    - 板尺寸:100 x 160 mm 和 100 x 220 mm
    - 集成电路排间距:7,62 mm 和 15,24 mm
    - 基材:环氧树脂
    - 孔径:1,02 mm
    - 孔网格:2,54 x 2,54 mm
    - 电气特性:
    - 支持两个0V或一个Vcc和一个接地平面
    - 适用于7,62 mm间距的集成电路排
    - 双层板上每个引脚间距为3,81 mm
    - 工作环境:
    - 这些板卡可在多种环境中运行,适用于广泛的应用场景,如电路原型开发和测试。

    3. 产品特点和优势


    - 高封装密度:板卡设计旨在最大化封装密度,通过端到端堆叠和密集排布实现。
    - 多种电源轨选项:两种不同的电源轨配置,可满足不同应用需求。
    - 兼容标准:兼容DIN 41494和DIN 41612标准,便于集成到现有系统中。
    - Microbus兼容:与Vero Technologies的Microbus背板系列兼容,增强了系统的灵活性。
    - 充足的空间:板上空间足够进行复杂电路设计,支持多根电线束和离散组件的安装。

    4. 应用案例和使用建议


    - 模拟电路设计:这些板卡非常适合硬线连接离散组件,特别是在模拟电路中。
    - 信号线需求:由于具备多种公共总线或信号线需求的支持能力,这些板卡特别适合需要多条信号线的设计。
    - 优化方案:对于需要高密度和紧凑设计的应用,建议采用端到端堆叠的方式提高封装密度,同时利用板上的双层电源轨选项来优化电流分布。

    5. 兼容性和支持


    - 兼容性:这些板卡与DIN 41494和DIN 41612标准兼容,也支持Microbus背板系列,从而提高了系统的兼容性和灵活性。
    - 支持服务:VERO Technologies提供全面的技术支持和服务,包括安装指南和使用手册,确保用户能够充分利用板卡的所有功能。

    6. 常见问题与解决方案


    - 问题1:如何在板上实现端到端堆叠?
    - 解决方案:利用板上的7,62 mm间距集成电路排布进行端到端堆叠,确保正确的电源分配和信号路径。

    - 问题2:如何正确布置电源轨?
    - 解决方案:选择适当的电源轨配置(两个0V或一个Vcc和一个接地平面),并根据具体应用需求进行调整。

    7. 总结和推荐


    VERO Technologies的3平面高密度DIP板具有高封装密度、多种电源轨选项及广泛的标准兼容性,使其成为电路原型开发的理想选择。特别适合于模拟电路设计和需要多条信号线的应用场景。鉴于其出色的性能和广泛的兼容性,我们强烈推荐这些板卡给需要高密度电路设计的专业人士。

10-2449参数

参数
长*宽*高 160mm*100mm*1.6mm
