08-350000-11-RC

产品分类: 原型开发工具
厂牌: ARIES ELECTRONICS
产品描述:
供应商型号: ET-1136592
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 原型开发工具 08-350000-11-RC

08-350000-11-RC概述

    电子元器件产品技术手册

    1. 产品简介

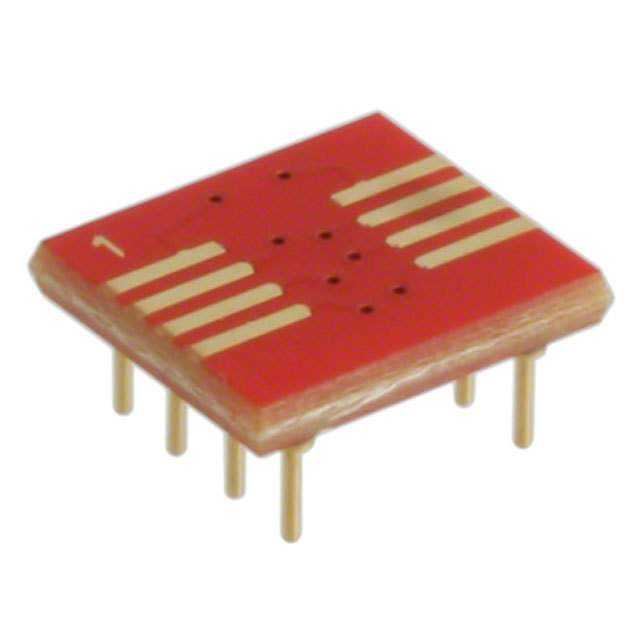

    SOIC-to-DIP Adapter(SOIC转DIP适配器) 是一种旨在简化印刷电路板 (PCB) 升级过程的电子元器件。它允许设计者在不改变现有PCB布局的情况下,从使用窄间距的表面贴装封装(如SOIC)过渡到更常见的双列直插式封装(DIP)。这不仅节省了重新设计PCB的时间和成本,还能提升系统的灵活性和可维护性。
    这种适配器主要应用于需要更新现有系统以支持更先进的组件,或者为了提高系统整体可靠性和可维修性而进行的升级。适用领域广泛,包括消费电子、工业自动化、通讯设备及医疗设备等。

    2. 技术参数


    - 主板材料:厚度为0.062英寸 [1.58毫米] 的FR-4 或 IS410,符合IPC4101A/26标准,两面均有1盎司铜迹线。
    - 焊盘处理:采用化学镍金镀层(ENIG),即在无电镀镍上镀一层金。
    - 引脚材料:铜含量为360的黄铜,硬度为1/2硬,符合ASTM-B16-00和UNS C36000标准。
    - 引脚电镀:最小镀金厚度为10微米 [2.54微米],符合MIL-G-45204标准;镀镍层最小厚度为100微米 [2.54微米],符合SAE AMS-QQ-N-290标准。
    - 工作温度范围:最大操作温度为105°C。

    3. 产品特点和优势


    成本效益高:能够通过简单的物理连接实现从SOIC到DIP的转换,避免了复杂的重制PCB工艺,降低了总体升级成本。
    易用性强:提供多种型号以适应不同数量的引脚,包括8针到28针的SOIC及SOJ。适用于0.300英寸 [7.62毫米] 中心距离的PCB。对于其他中心距离,用户可以参考特定的数据表查询适配器型号。
    材料可靠性高:选用优质材料确保长期稳定运行,引脚采用耐磨、耐腐蚀的黄铜材料,焊接区域经过专门处理以增强导电性和可靠性。
    兼容性好:由于其标准化的设计和广泛的适用性,能够轻松匹配多种SOIC封装和DIP插座。

    4. 应用案例和使用建议


    - 案例一:在消费电子领域,这款适配器被用于更换老旧控制器模块中的SOIC芯片,同时保持原有的PCB不变。

    - 建议:在安装过程中注意检查焊盘和引脚的清洁度,确保良好的电气连接。建议使用适当的助焊剂来提高焊接质量,特别是在高温环境下工作的场合。

    5. 兼容性和支持


    此产品与市场上大多数DIP插座兼容,且已通过RoHS/WEEE认证,满足环保要求。厂家提供定制化服务,可根据客户的具体需求调整材料、镀层、尺寸和配置。此外,Aries还提供全面的技术支持和售后维护,帮助解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题:适配器上的引脚弯曲怎么办?

    解决方法:如果发现引脚轻微弯曲,可使用专用工具轻轻校正;若严重损坏,则需更换新的适配器。

    - 问题:如何确认适配器是否正确安装?

    解决方法:使用万用表检测各引脚之间的连通性,并检查是否有短路现象。

    7. 总结和推荐


    综上所述,SOIC-to-DIP适配器凭借其成本效益、便捷性和良好的兼容性,在电子产品升级和改造中发挥着重要作用。无论是消费电子还是工业应用,都是一个理想的选择。鉴于其优良的设计和卓越的性能表现,强烈推荐在相关项目中采用此产品。

08-350000-11-RC参数

参数
长*宽*高 20.32mm*11.68mm*2.09mm
通用封装 SOIC
安装方式 通孔安装
零件状态 在售
包装方式 管装

08-350000-11-RC厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

08-350000-11-RC数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 原型开发工具 ARIES ELECTRONICS 08-350000-11-RC 08-350000-11-RC数据手册

08-350000-11-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1923 ¥ 103.025
10+ $ 9.1131 ¥ 77.0055
48+ $ 7.9285 ¥ 66.9955
96+ $ 7.456 ¥ 63.0034
144+ $ 7.0629 ¥ 59.6817
288+ $ 6.642 ¥ 56.1249
528+ $ 6.6392 ¥ 56.1015
库存: 196
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.02
