870055874001

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10μF 63V ±20% 55mΩ 2000h@ 105°C 1.4A@ 100kHz,70mA@ 120Hz 通孔安装 8mm(长度)*13mm(高度)
供应商型号: 10B-2466558-4
供应商: 国内现货
标准整包数: 1

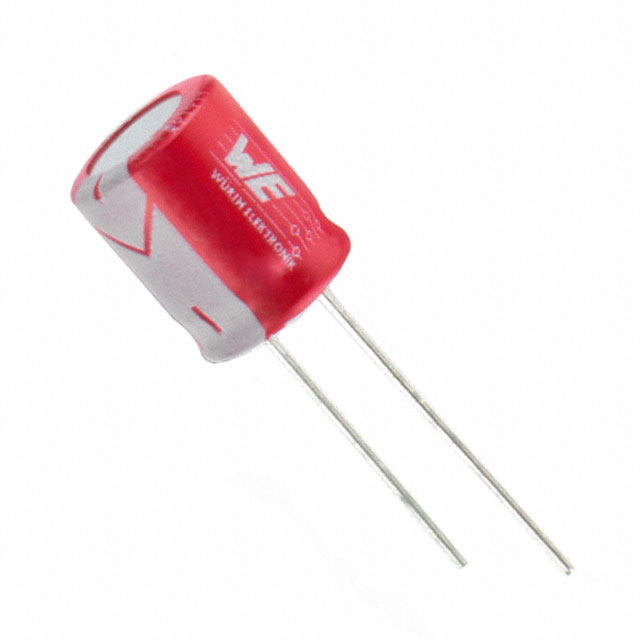

WURTH 铝电解电容 870055874001

870055874001概述


    产品简介


    WCAP-PTHR Aluminum Polymer Capacitors
    型号: 870055874001
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    尺寸: 8.0 x 11.5 mm(长 x 宽)
    这款电容器属于铝聚合物电容器,主要用于一般电子设备中。铝聚合物电容器因其高可靠性、长寿命和大容量而被广泛应用于消费电子、计算机主板和其他工业电子设备中。这种类型的电容器特别适用于需要稳定直流电压的应用场景。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 10 | μF |
    | 额定电压 | 63 | V (DC) |
    | 泄漏电流 | 126 | μA |
    | 耗散因素 | 12 | % |
    | 等效串联电阻 (ESR) | 55 | mΩ |
    | 纹波电流(100 kHz) | 1400 | mA |
    工作条件:
    - 储存条件:35°C,相对湿度小于45%
    - 操作温度范围:-55°C 至 +105°C
    - 负载寿命:2000 小时 @ +105°C / 63 V (DC)

    产品特点和优势


    独特功能:
    1. 高稳定性:在极端温度条件下仍能保持稳定的电气性能。
    2. 低泄漏电流:126 μA 的泄漏电流意味着较低的能量损耗。
    3. 高纹波电流承受能力:高达 1400 mA 的纹波电流,适用于负载需求较高的电路。
    4. 长寿命:在指定的工作条件下可以达到 2000 小时的使用寿命。
    优势:
    - 高容量(10 μF)和高耐压(63 V)使得它在各种电路设计中更加灵活。
    - 优秀的机械结构和抗振动能力,适合用于恶劣环境。
    - 遵循严格的生产标准,确保高可靠性。

    应用案例和使用建议


    应用场景:
    - 消费电子设备:如智能手表、智能手机和平板电脑。
    - 电源模块:提供稳定的输出电压。
    - 汽车电子系统:在汽车内部电子控制单元中使用。
    使用建议:
    - 确保在规定的电压范围内使用,避免过压导致的损坏。
    - 在操作温度范围内使用,防止高温导致的性能下降。
    - 严格按照规范进行焊接操作,避免电容器受到不必要的热应力。

    兼容性和支持


    兼容性:
    - 该电容器可与其他标准电子元器件配合使用,无需担心兼容性问题。
    - 建议在实际应用前进行充分的测试,以确保其能够满足具体的设计要求。
    支持和维护:
    - 厂商提供了详细的技术文档和应用指南。
    - 如有疑问,可以联系 Würth Elektronik eiSos 的技术支持团队获取帮助。

    常见问题与解决方案


    问题1: 过电压导致电容器损坏
    解决方案: 确保电容器在额定电压范围内使用,不要超过额定值。
    问题2: 温度过高导致性能下降
    解决方案: 选择合适的安装位置,确保电容器周围环境温度不超过最高工作温度。
    问题3: 使用过程中出现漏电流增加
    解决方案: 检查电路连接,确保正确的极性,必要时更换电容器。

    总结和推荐


    总结:
    WCAP-PTHR 铝聚合物电容器是一款高性能的产品,具有稳定的电气特性和长寿命。其广泛适用于多种电子设备,尤其是在需要高可靠性的场合。
    推荐:
    强烈推荐将这款电容器应用于需要高稳定性和长寿命的应用场景。对于任何电子设计工程师而言,这款产品都是一个非常理想的选择。不过需要注意的是,在使用过程中要遵循规范,以充分发挥其性能并延长其使用寿命。

870055874001参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 55mΩ
工作寿命 2000h@ 105°C
纹波电流 1.4A@ 100kHz,70mA@ 120Hz
长*宽*高 8mm(长度)*13mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

870055874001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

870055874001数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 870055874001 870055874001数据手册

870055874001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.1018
50+ ¥ 20.7084
60+ ¥ 19.88
200+ ¥ 17.6486
400+ ¥ 15.632
8000+ ¥ 12.6607
库存: 41
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.1
