865230640006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 2.2μF 50V ±20% 5000h@ 105°C 11mA@ 120Hz,16.5mA@ 10kHz 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: 2466446
供应商: 海外现货
标准整包数: 5

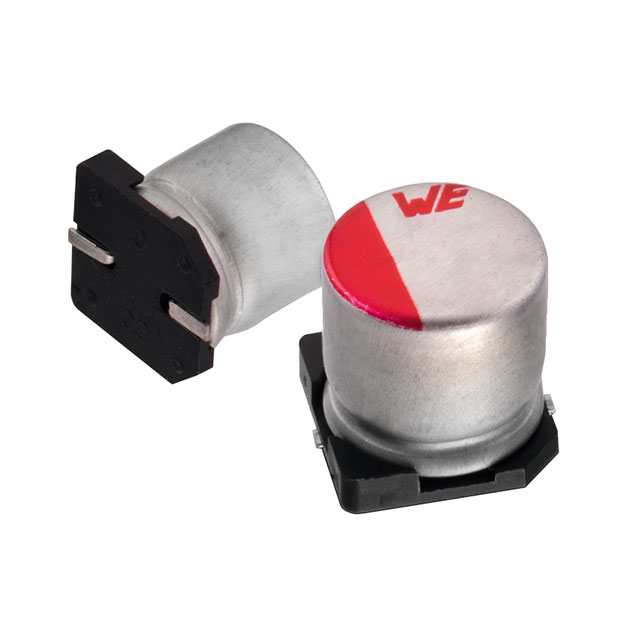

WURTH 铝电解电容 865230640006

865230640006概述


    产品简介


    产品名称:铝电解电容器
    型号:WCAP-AS5H
    规格:4.0 x 5.5 mm
    业务部门:Würth Elektronik eiSos GmbH & Co. KG(电感和电磁兼容解决方案)
    该铝电解电容器主要适用于一般电子设备。它具有良好的电容稳定性、耐高温特性,广泛应用于电源滤波、信号耦合等领域。

    技术参数


    - 尺寸:4.0 x 5.5 mm(容差范围参见图表)
    - 电容值:2.2 μF(公差±20%)
    - 额定电压:50 V (DC)
    - 浪涌电压:1000次循环@105 °C,最大57.5 V (DC)
    - 漏电流:2分钟@+20 °C,最大3 μA
    - 损耗因数:0.25 V/120 Hz/+20 °C,最大12%
    - 纹波电流:120 Hz @ 105 °C,最大11 mA
    - 工作温度范围:-40 °C 至 +105 °C
    - 储存条件:5 °C 至 +35 °C,湿度10%至75% RH
    - 寿命:5000小时@105 °C

    产品特点和优势


    - 高可靠性:额定使用寿命长达5000小时@105 °C,适合长时间运行。
    - 宽工作温度范围:-40 °C 至 +105 °C,适应多种恶劣环境。
    - 低损耗:最大损耗因数为12%,减少能量损失,提高效率。
    - 高纹波电流承受能力:最大纹波电流可达11 mA,适用于高频电路。

    应用案例和使用建议


    应用案例:该电容器广泛应用于电源滤波、信号耦合等场合。例如,在开关电源设计中,使用此电容器可以有效降低输出电压的纹波。
    使用建议:
    - 在安装前确保电容器已暴露于额定电压下至少30分钟,以确保其正常工作。
    - 使用时避免将电容器暴露在高温、高湿或阳光直射环境下,以延长其使用寿命。

    兼容性和支持


    - 兼容性:该电容器适用于各种标准的PCB焊接工艺,包括SMT贴装。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG 提供详细的安装指南和技术支持,确保客户能够正确使用该产品。

    常见问题与解决方案


    1. 问题:电容器出现泄漏电流异常增加。
    - 解决方案:检查电容器是否存储条件不佳(超过12个月未使用)。如有需要,先通电预处理后再使用。

    2. 问题:电容器内部压力释放装置(通风孔)无法正常工作。
    - 解决方案:确保电容器上方有足够的空间(至少3毫米),以便通风孔正常运作。

    总结和推荐


    总结:铝电解电容器 WCAP-AS5H 在可靠性、工作温度范围及纹波电流承受能力等方面表现出色。其设计考虑周到,符合国际标准,具备高安全性。
    推荐:鉴于其优越的技术指标和广泛的应用范围,我们强烈推荐该产品用于一般电子设备中,特别是需要稳定和高效电源管理的场合。

865230640006参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 11mA@ 120Hz,16.5mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 4.3mm*4.3mm*5.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865230640006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865230640006数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865230640006 865230640006数据手册

865230640006封装设计

查看详情并下载
Symbol
Footprint
3D Model
