首页  >  产品百科  >  865080453014

865080453014

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 330μF 25V ±20% 2000h@ 105°C 370.5mA@ 120Hz,570mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 10B-2466306-4
供应商: 国内现货
标准整包数: 1

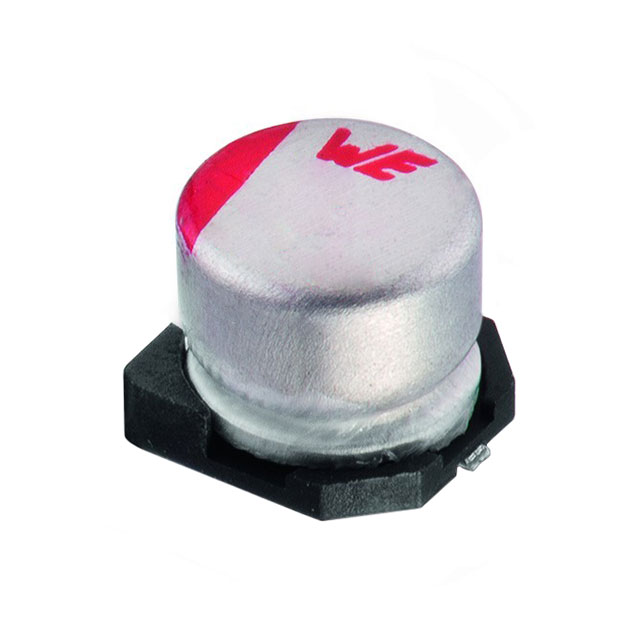

WURTH 铝电解电容 865080453014

865080453014概述

    WCAP-ASLI 铝电解电容器技术手册

    产品简介


    WCAP-ASLI 系列铝电解电容器是一款广泛应用于各类电子设备的产品。这类电容器的主要功能是在电路中存储和释放电荷,广泛应用于电源滤波、耦合、旁路及信号处理等领域。本手册详细介绍了产品的技术规格、特点、应用场景及使用建议。

    技术参数


    - 型号: WCAP-ASLI
    - 订单编号: 865080453014
    - 尺寸: 8.0 x 10.5 mm
    - 容值: 330 µF
    - 额定电压: 25 V (DC)
    - 泄漏电流: 最大 82.5 μA
    - 损耗因子: 14%
    - 纹波电流: 最大 570 mA(具体数值受频率影响)
    - 阻抗: 0.20 Ω(100 kHz 下)
    - 储存条件: 温度 35°C,相对湿度 <45%

    产品特点和优势


    WCAP-ASLI 铝电解电容器具有以下特点:
    - 高可靠性: 经过严格的负载寿命测试,在高温环境下仍能保持稳定性能。
    - 宽温度范围: 能够在 -55°C 到 +105°C 的温度范围内正常工作。
    - 高纹波电流承受能力: 可以处理高达 570 mA 的纹波电流,适合高功率应用。
    - 优异的热稳定性: 适用于需要长时间稳定工作的应用场景。

    应用案例和使用建议


    - 电源滤波: 在开关电源中作为滤波电容使用,可以有效抑制纹波电压。
    - 耦合/去耦: 用于音频放大器中的耦合电容,可以减少失真。
    - 信号处理: 在模拟电路中作为耦合电容,用于传递信号而不改变信号特征。
    - 使用建议: 尽量避免反向电压施加到电容上;选择合适的散热方式以减少内部温度上升;确保有足够的空间让顶部的“通风口”发挥作用。

    兼容性和支持


    - 兼容性: 与标准 SMT 设备兼容,方便自动化生产线上的安装。
    - 支持: 厂商提供详细的焊接指南和故障排除文档,支持客户进行焊接操作和维护。

    常见问题与解决方案


    - Q1: 电容器在长时间储存后为什么会出现漏电流增大?
    - A1: 长时间未通电存储会导致电解液干涸,通电前需进行预充电处理。

    - Q2: 为什么不能频繁快速充放电?
    - A2: 频繁快速充放电会导致内部温度升高,可能引起电容容量降低、漏电流增加甚至击穿。建议避免此类操作。

    总结和推荐


    综上所述,WCAP-ASLI 铝电解电容器凭借其高可靠性、宽温度范围、优异的热稳定性和强大的纹波电流承受能力,成为众多应用场合的理想选择。推荐在一般电子产品设计中选用此款电容器,特别是对于需要高性能滤波和信号处理的应用。但在使用时务必注意正确连接、合理散热以及符合特定应用环境要求的操作方法。

865080453014参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 370.5mA@ 120Hz,570mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865080453014厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865080453014数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865080453014 865080453014数据手册

865080453014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.3822
50+ ¥ 4.6115
100+ ¥ 4.0149
200+ ¥ 3.5674
348+ ¥ 3.4247
5000+ ¥ 2.8042
库存: 304
起订量: 42 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.38
