861011084015

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 680μF 200V ±20% 2000h@ 85°C 2.98A@ 120Hz,4.1124A@ 100kHz 卡入式安装,按扣安装,通孔安装 25mm*25mm*32mm
供应商型号: 4061417
供应商: 海外现货
标准整包数: 1

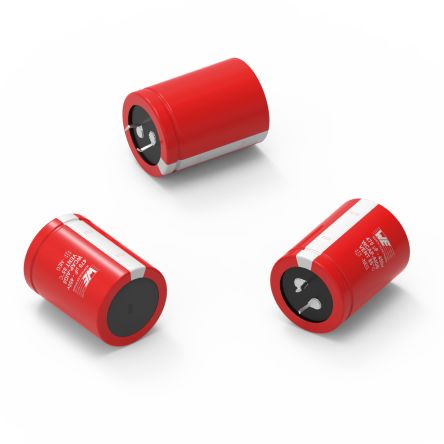

WURTH 铝电解电容 861011084015

861011084015概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(WCAP-AIG8)是一款专为一般电子设备设计的电子元件。它主要用于电源滤波、信号耦合和储能等领域,适用于各种需要高容值和可靠性要求的场合。铝电解电容器因其大容量、低成本和易制造等特点,在电力电子设备、工业自动化控制和家用电器等多个领域广泛应用。

    技术参数


    - 尺寸(OD): 直径:25 mm ±1
    - 长度(L): 30 mm ±2
    - 推荐孔径图案:
    - O: 2.0 mm
    - A: 10.0 mm ±0.2
    - 额定电压(UR200): 200 V DC(最大)
    - 电容值(C): 680 μF ±20%
    - 泄漏电流(ILEAK): 2720 μA(最大)
    - 损耗因子(DF): 15%(最大)
    - 纹波电流(IRIPPLE): 2980 mA(最大,120 Hz @ 85 °C)
    - 工作温度范围: -25 °C 至 +85 °C
    - 存储条件: 5-35 °C,相对湿度 < 75%

    产品特点和优势


    1. 高容值: 680 μF 的大容量使得铝电解电容器能够有效用于电源滤波和储能电路。
    2. 宽泛的工作温度范围: -25 °C 至 +85 °C 的温度适应能力使其适合于多种严苛环境下的应用。
    3. 优异的抗纹波能力: 最大 2980 mA 的纹波电流承受能力保证了在高频率波动下的稳定运行。
    4. 良好的兼容性: 符合 REACH 和 RoHS 标准,确保产品在环保方面的合规性。

    应用案例和使用建议


    应用案例:
    - 电源滤波: 在开关电源中作为输入输出滤波器,减少纹波噪声。
    - 音频耦合: 在音频放大器中作为耦合电容,提高音质。
    - 储能: 在太阳能逆变器中用于能量储存和释放。
    使用建议:
    - 确保正负极正确连接,避免反向电压造成损坏。
    - 控制纹波电流不超过规定值,以免因过热导致故障。
    - 存储时遵循推荐的存储条件,防止漏电流增大。

    兼容性和支持


    - 兼容性: 铝电解电容器设计为可焊性良好,适用于大多数焊接工艺,如回流焊和手工焊接。
    - 支持: Würth Elektronik eiSos 提供全面的技术支持和维护服务,包括详细的焊接指南和使用说明。

    常见问题与解决方案


    1. 问题: 反接电压导致电容损坏。
    - 解决方法: 确保正负极正确连接,避免反向电压。
    2. 问题: 过大的纹波电流引起过热。
    - 解决方法: 将纹波电流控制在额定范围内。
    3. 问题: 存储期间漏电流增大。
    - 解决方法: 按照推荐的存储条件存放,使用前先预充电。

    总结和推荐


    铝电解电容器以其高容值、宽工作温度范围和良好的纹波电流承受能力,在各类电子设备中表现出色。它特别适合应用于需要电源滤波和储能的场合。尽管不适用于对安全和可靠性有极高要求的领域,但在一般电子设备中,它是理想的选择。我们强烈推荐使用铝电解电容器,以确保设备的高效运行和长期稳定性。

861011084015参数

参数
电容值 680μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.98A@ 120Hz,4.1124A@ 100kHz
长*宽*高 25mm*25mm*32mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861011084015厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861011084015数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861011084015 861011084015数据手册

861011084015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.0801
5+ ¥ 27.9393
10+ ¥ 27.9393
20+ ¥ 25.0336
40+ ¥ 25.0336
100+ ¥ 24.1395
500+ ¥ 24.1395
1000+ ¥ 24.1395
库存: 34
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.08
直接购买
