861111483007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 120μF 450V ±20% 2000h@ 105°C 1.0626A@ 100 kHz,770mA@ 120Hz 卡入式安装,按扣安装,通孔安装 22mm(长度)*38mm(高度)
供应商型号: 10B-2466083-4
供应商: 国内现货
标准整包数: 1
WURTH 铝电解电容 861111483007

861111483007概述

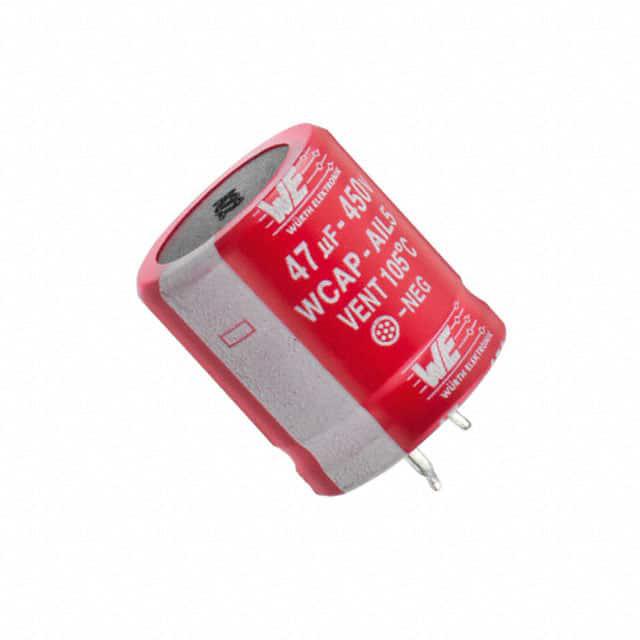

    WCAP-AIL5 Aluminum Electrolytic Capacitors

    产品简介


    WCAP-AIL5 是一款由 Würth Elektronik eiSos GmbH & Co. KG 生产的铝电解电容器,适用于一般电子设备的应用。这类电容器主要用于存储和释放电荷,具有较高的电容值(高达 120 µF)和额定电压(最高可达 450 V 直流)。这些特性使其非常适合于各种电力供应系统、逆变器和其他需要高电容和高电压处理能力的应用场景。

    技术参数


    - 尺寸: 22.0 x 36.0 mm
    - 引脚间距: B
    - 电容值: 120 µF
    - 额定电压: 450 V (DC)
    - 泄漏电流: ≤ 1080 μA
    - 耗散因子: ≤ 20%
    - 纹波电流: ≤ 770 mA
    - 耐温范围: -25°C 到 +105°C
    - 储存条件: 温度 35°C,相对湿度 <45%

    产品特点和优势


    WCAP-AIL5 铝电解电容器的主要特点是其宽广的工作温度范围(-25°C 到 +105°C),适合在恶劣环境下使用。此外,其额定电压高达 450 V,使其能够在高压应用中表现出色。由于采用了特殊的电解液配方,该电容器还具有出色的长期稳定性,能够在极端条件下保持稳定的性能。

    应用案例和使用建议


    这些电容器适用于各种电力供应系统,如开关电源、逆变器和直流/交流转换器等。为了确保最佳性能,建议在焊接过程中避免直接接触高温区域,以防止损坏电容器的套管。同时,在高频应用中,纹波电流是一个重要的考虑因素,因此需要选择合适的型号以满足具体应用的需求。

    兼容性和支持


    该电容器与其他电子元件的兼容性良好,但需要注意的是它不适合用于对安全性和可靠性要求极高的设备。如果您计划将该产品用于特殊领域(如军事、航空航天等),请务必事先与制造商联系并获得相关许可。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持,包括设计咨询服务和可靠性检查服务,帮助用户确保产品的最佳性能。

    常见问题与解决方案


    1. Q:如何避免电容器过热?
    A:确保工作电压不超过额定电压,并且避免长时间暴露在高环境温度下。

    2. Q:如何处理泄漏电流过高?
    A:定期检查并更换有泄漏电流问题的电容器,或者提高散热措施,以减少内部热量积聚。

    总结和推荐


    总的来说,WCAP-AIL5 铝电解电容器以其高电容值、高电压等级和广泛的适用性在市场上占据了一席之地。它们非常适合用于电力供应系统和逆变器等应用场景。如果您正在寻找可靠且高性能的铝电解电容器,WCAP-AIL5 将是一个明智的选择。不过,在应用于特定领域之前,务必与制造商确认相关的安全和合规性要求。

861111483007参数

参数
电容值 120μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.0626A@ 100 kHz,770mA@ 120Hz
长*宽*高 22mm(长度)*38mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861111483007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861111483007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861111483007 861111483007数据手册

861111483007封装设计

查看详情并下载
Symbol
Footprint
3D Model
